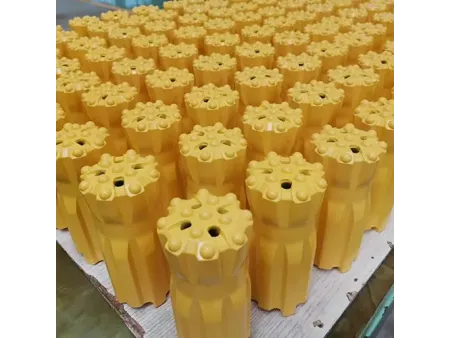

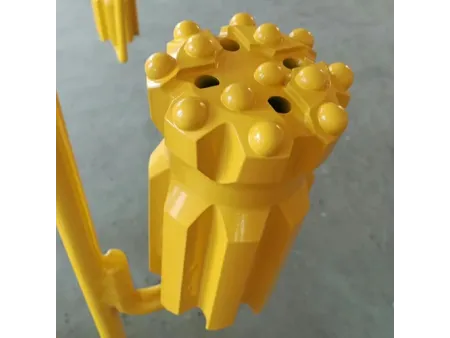

Brocas para martillo en cabeza
Solicite un presupuesto
- Diámetro de la broca: 33-165mm
- Tipos de rosca: Rosca R, Rosca T
- Tipos de botón: Botón abovedado, botón semibalístico, botón balístico, botón puntiagudo, botón plano
- Material: Acero de aleación baja en carbono
Solicite una cotización
Aplicaciones típicas
Operaciones de minería y canteras, excavación de rocas y proyectos de voladuras
Trabajos de excavación de rocas
Minería
Especificaciones técnicas
Broca de botón con rosca R
| Modelo | Diámetro de la broca, mm | Rosca | Número de botones x diámetro del botón | Ángulo de los dientes del calibre, ° | Número de orificios de descarga | Peso, kg | ||
| Calibre | Frente | Lateral | Frente | |||||
| | 33 | R22 | 5 x7 | 2 x7 | 35 | 2 | 1 | 0.4 |
| | 35 | R25 | 5 x8 | 2 x7 | 35 | 2 | 1 | 0.4 |
| | 38 | R25 | 5 x8 | 2 x7 | 35 | 1 | 2 | 0.5 |
| | 41 | R25 | 5 x9 | 2 x8 | 35 | 1 | 2 | 0.55 |
| | 41 | R28 | 5 x9 | 2 x8 | 35 | 1 | 2 | 0.55 |
| | 41 | R32 | 5 x9 | 2 x9 | 35 | 2 | 1 | 0.55 |
| | 43 | R32 | 6 x9 | 3 x8 | 30 | 1 | 2 | 0.67 |
| | 45 | R28 | 6 x10 | 3 x8 | 35 | 3 | 1 | 0.8 |
| | 45 | R32 | 6 x10 | 3 x8 | 35 | 2 | 1 | 0.8 |
| | 45 | R32 | 6 x9 | 3 x8 | 30 | 1 | 3 | 0.8 |
| | 45 | R32 | 6 x10 | 3 x8 | 35 | 1 | 3 | 0.8 |
| | 48 | R32 | 6 x10 | 3 x9 | 35 | 1 | 3 | 0.9 |
| | 51 | R32 | 6 x10 | 3 x9 | 35 | 1 | 3 | 1.1 |
| | 57 | R32 | 6 x11 | 3 x10 | 35 | - | 3 | 1.3 |
| | 64 | R32 | 6 x12 | 3 x11 | 40 | 2 | 1 | 1.6 |
| | 64 | R32 | 8 x10 | 4 x10 | 35 | 2 | 2 | 1.6 |
| | 64 | R38 | 6 x12 | 3 x11 | 35 | 2 | 1 | 1.6 |
| | 76 | R32 | 6 x12 | 6 x12 | 35 | 1 | 2 | 2.7 |
| | 76 | R32 | 8 x12 | 4 x12 | 35 | 2 | 2 | 2.7 |
| | 76 | R38 | 8 x12 | 4 x12 | 35 | 2 | 2 | 2.3 |
| | 89 | R32 | 8 x13 | 5 x12 | 35 | - | 3 | 2.9 |
| | 89 | R38 | 8 x13 | 5 x12 | 35 | 2 | 2 | 3.3 |
Broca de botón con rosca en T
| Modelo | Diámetro de la broca, mm | Rosca | Número de botones x diámetro del botón | Ángulo de los dientes del calibre, ° | Número de orificios de descarga | Peso, kg | ||
| Calibre | Frente | Lateral | Frente | |||||
| | 64 | T38 | 6x12 | 3x11 | 40 | 2 | 1 | 1.6 |
| | 64 | T38 | 6x12 | 3x11 1x9 | 35 | - | 3 | 1.6 |
| | 64 | T38 | 8x10 | 4x10 | 35 | 1 | 2 | 1.6 |
| | 76 | T38 | 8x12 | 4x12 | 35 | 1 | 2 | 2.4 |
| | 76 | T38 | 6x13 | 4x12 | 40 | 1 | 2 | 2.45 |
| | 76 | T45 | 8x12 | 4x12 | 35 | 2 | 4 | 2.5 |
| | 76 | T45 | 8x12 | 5x11 | 35 | 1 | 4 | 2.5 |
| | 89 | T38 | 8x12 | 4x12 2x10 | 35 | - | 4 | 3 |
| | 89 | T38 | 8x13 | 5x12 | 35 | 1 | 4 | 3.25 |
| | 89 | T45 | 8x13 | 4x12 2x10 | 35 | - | 4 | 3.3 |
| | 89 | T45 | 8x13 | 5x12 | 35 | 1 | 4 | 3.4 |
| | 89 | T51 | 8x13 | 4x12 2x10 | 35 | - | 4 | 3.4 |
| | 89 | T51 | 8x13 | 5x12 | 35 | - | 4 | 3.4 |
| | 92 | GT60 / GW60 | 8x14 | 6x12 | 35 | - | 4 | 5.8 |
| | 102 | T45 | 8x14 | 4x12 2x10 | 35 | - | 4 | 4.2 |
| | 102 | T45 | 9x13 | 9x11 | 35 | - | 3 | 4.3 |
| | 102 | T51 | 8x14 | 4x12 2x11 | 35 | - | 4 | 4.2 |
| | 102 | T51 | 9x13 | 9x11 | 35 | - | 3 | 4.5 |
| | 102 | GT60 / GW60 | 9x14 | 9x12 | 35 | - | 3 | 6.5 |
| | 115 | T45 | 8x14 | 4x14 3x12 | 35 | - | 4 | 5.5 |
| | 115 | T45 | 9x14 | 10x12 | 35 | - | 3 | 5.8 |
| | 115 | T51 | 8x14 | 4x14 4x12 | 35 | - | 4 | 5.5 |
| | 127 | T45 | 9x15 | 10x13 | 35 | - | 3 | 7.1 |
| | 165 | GT60 / GW60 | 9x16 | 12x16 | 35 | - | 3 | 15 |
Broca de botón de rosca retráctil
| Modelo | Diámetro de la broca, mm | Rosca | Número de botones x diámetro del botón | Ángulo de los dientes del calibre, ° | Número de orificios de descarga | Peso, kg | ||
| Calibre | Frente | Lateral | Frente | |||||
| | 57 | R32 | 6x11 | 3x10 | 35 | - | 3 | 1.6 |
| | 64 | R32 | 6x11 | 3x11 1x9 | 35 | 1 | 3 | 2 |
| | 64 | T38 | 6x12 | 3x11 | 35 | 1 | 2 | 2 |
| | 64 | T38 | 8x10 | 4x10 1x9 | 35 | - | 4 | 2 |
| | 76 | T38 | 6x11 | 4x11 | 35 | 2 | 2 | 3.2 |
| | 76 | T38 | 8x11 | 4x11 1x11 | 35 | - | 4 | 3.2 |
| | 76 | T45 | 8x12 | 4x11 | 35 | 2 | 2 | 3.1 |
| | 76 | T45 | 8x12 | 4x11 1x11 | 35 | - | 4 | 3.1 |
| | 78 | T38 | 8x12 | 4x11 1x11 | 35 | - | 4 | 3.5 |
| | 89 | R32 | 8x12 | 5x11 | 35 | - | 2 | 4.8 |
| | 89 | R32 | 8x12 | 4x11 2x11 | 35 | - | 4 | 4.8 |
| | 89 | T38 | 8x13 | 5x12 | 35 | 2 | 2 | 4.1 |
| | 89 | T38 | 8x12 | 4x11 2x11 | 35 | - | 4 | 4.1 |
| | 89 | T45 | 8x13 | 5x12 | 35 | 2 | 2 | 4.5 |
| | 89 | T45 | 8x13 | 4x12 1x12 | 35 | - | 4 | 4.5 |
| | 89 | T51 | 8x13 | 5x12 | 35 | 2 | 2 | 4.3 |
| | 89 | T51 | 8x13 | 4 *13 1x12 | 35 | - | 4 | 4.3 |
| | 102 | T45 | 8x12 | 7x12 | 35 | - | 2 | 7.1 |
| | 102 | T45 | 9x13 | 9x11 | 35 | - | 3 | 6.5 |
| | 102 | T45 | 8x14 | 4x12 2x11 | 35 | - | 4 | 7.3 |
| | 102 | T51 | 8x12 | 7x11 | 35 | - | 2 | 6.5 |
| | 102 | T51 | 9x13 | 9x11 | 35 | - | 3 | 6.8 |
| | 102 | T51 | 8x14 | 4x12 2x11 | 35 | - | 4 | 6.8 |
| | 102 | T45 | 8x14 | 6x13 | 35 | - | 2 | 7.1 |
| | 115 | T45 | 8x14 | 4x13 3x12 | 35 | - | 4 | 7.8 |
| | 115 | T45 | 9x14 | 10x12 | 35 | - | 3 | 7.9 |
| | 115 | T51 | 9x14 | 10x12 | 35 | - | 3 | 7.9 |
| | 115 | T51 | 8x14 | 7x13 | 35 | - | 2 | 8 |
| | 115 | T51 | 8x14 | 4x12 2x12 | 35 | - | 4 | 7.9 |
| | 127 | T45 | 8x14 | 8x13 | 35 | - | 2 | 11 |
| | 127 | T45 | 9x15 | 10x13 | 35 | - | 3 | 12.3 |
| | 127 | T51 | 9x15 | 10x13 | 35 | - | 3 | 12.3 |
| | 127 | T51 | 8x15 | 8x13 | 35 | - | 2 | 12 |
| | 127 | T51 | 8x14 | 8x14 4x12 | 35 | - | 4 | 12 |
Broca de botón escariadora
| Modelo | Diámetro de la broca, mm | Rosca | Número de botones x diámetro del botón | Ángulo de los dientes del calibre, ° | Número de orificios de descarga | Peso, kg | ||
| Calibre | Frente | Lateral | Frente | |||||
| | 76 | R28 | 9x12 | 2x10 1x9 | 35 | 3 | 1 | 1.8 |
| | 76 | R28 | 9x12 | 3x10 | 35 | 3 | 1 | 2 |
| | 76 | R32 | 9x12 | 3x10 | 35 | 3 | 1 | 1.8 |
| | 76 | R32 | 9x12 | 3x10 | 35 | 3 | 1 | 2 |
| | 89 | R32 | 12x12 | 3x10 | 35 | 2 | 1 | 2.5 |
| | 89 | R32 | 12x12 | 3x10 | 35 | 2 | 1 | 2.7 |
| | 102 | R32 | 12x13 | 2x13 1x11 | 35 | 2 | 1 | 3.5 |
| | 102 | R32 | 14x12 | 4x8 | 35 | 2 | 1 | 3.8 |
| | 127 | T38 | 14x14 | 2x12 1x11 | 35 | 2 | 1 | 4.8 |
| | 127 | T38 | 14x14 | 3x10 | 35 | 2 | 1 | 5.3 |
Ventajas importantes
- Fabricado con acero de aleación baja en carbono de alta calidad, ofrece alta resistencia, excelente resistencia al desgaste y alta resistencia al impacto, ideal para entornos de perforación exigentes.
- La conexión roscada fiable entre la broca y la varilla de perforación garantiza una fácil instalación y extracción, manteniendo una buena coaxialidad y una eficiente transmisión de par.
¿Cómo se selecciona una broca para martillo perforador adecuada?
La selección de la broca para martillo en cabeza está determinada principalmente por los siguientes factores: tipo de rosca, diámetro de la broca, tamaño y cantidad de los botones, grado de los botones (dureza y tenacidad).
¿Qué tipo de botón es más adecuado: botones abovedados o botones afilados?
Los botones abovedados se recomiendan generalmente para formaciones rocosas duras y abrasivas, ya que ofrecen una mayor resistencia al desgaste y una mayor vida útil. Los botones afilados son más adecuados para formaciones rocosas blandas a semiblandas. En estas condiciones, los botones afilados suelen alcanzar velocidades de penetración más rápidas que los abovedados.
