Máquina troqueladora (gran volumen)
Promatrix 145CSB
La máquina troqueladora Promatrix 145CSB se ha utilizado ampliamente en el mercado internacional gracias a su gran formato y alta eficiencia de producción. Desarrollada por Masterwork a partir de su amplia experiencia y sólido conocimiento en tecnología de troquelado, esta máquina de troquelado ofrece un rendimiento fiable y una productividad destacada.
La moderna troqueladora Promatrix 145CSB cumple con los estándares internacionales de Heidelberg e incorpora el sistema MasterSet (registro óptico), que reduce significativamente los tiempos de preparación y ajuste. Gracias a estas características, la máquina puede alcanzar velocidades de producción de hasta 7500 hojas por hora, garantizando un proceso eficiente y resultados de troquelado de alta precisión.
| Materiales procesables | Promatrix 145 CSB |
| Papel (mín.) | 90g/m² |
| Cartón sólido (máx.) | 2,000 g/m² |
| Cartón corrugado (máx.)/con MasterSet | 4.0mm/2.0 mm (0.16/0.08 pulgadas) |
| Datos de rendimiento | |
| Formato de hoja (máx.)/con MasterSet | 1 ,060x1 ,450 mm (41.73x 57.09 pulgadas) |
| Formato de hoja (min.) | 450 x 580 mm (17.72x22.83pulgadas) |
| Presión de troquelado (máx.) | 5.5 MN/550t |
| Velocidad de la máquina (máx.) | 7 ,000 hojas por hora. |
| Alturas de pila (incl. palé) | |
| Altura máxima de la pila de alimentación: | 1 ,800 mm (70.87 pulgadas) |
| Sin parar | 1 ,600 mm (62.99 pulgadas) |
| En funcionamiento continuo | 2,500kg |
| Peso máximo de la pila de alimentación: | 2,000kg |
| Altura máxima de la pila de entrega | 1, 500 mm (59.06pulgadas) |
| Dimensiones de la máquina | |
| Longitud de la máquina (aprox.) | 12.9m (507.87 pulgadas) |
| Ancho de la máquina (aprox.) | 7.6m (299.21 pulgadas) |
| Altura de la máquina (aprox.) | 3.3m (129.92 pulgadas) |
- Funcionamiento automático continuo (opcional)
- Sistema de alimentación (opcional)
- Ajuste motorizado del cabezal de succión
- Ajuste motorizado de las guías laterales
- Control mecánico de doble hoja
- Sistema de alineación óptica de hojas MasterSet
- Ajuste central de rodillos y cepillos
- Control ultrasónico de doble hoja
- Utiliza sensores de imagen de alta velocidad y precisión para detectar directamente marcas de color, patrones de impresión o bordes del papel, posicionar digitalmente el papel y mejorar la precisión de posicionamiento y la calidad del producto.
- Adopta un sistema servo para lograr un registro de alta precisión entre las hojas. Su amplia capacidad de corrección automática de desviaciones y su gran adaptabilidad reducen el tiempo de inactividad en la alimentación del papel.
- Sistema de registro
- Ajuste motorizado de la presión de troquelado
- Bloqueo y desbloqueo neumático del portamatriz y la placa de corte
- Ajuste fino de la placa de corte
- Amortiguación neumática para facilitar el manejo de la placa de corte
- Portamatriz de bloqueo rápido
- Cambiador de portamatriz (opcional)
- Sistemas de bloqueo rápido integrados para todas las herramientas
- Ajuste fino de la herramienta con indicadores de posición
- Extracción de la hoja de prueba
- Dispositivo de vacío
- Apertura y cierre neumático de la ventana
- Mesa de preparación (opcional)
- Sistemas de bloqueo rápido integrados para la herramienta superior

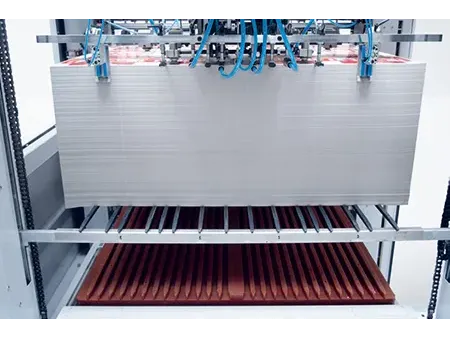

- Sistema automático de cambio de palets sin paradas
- Insertador de hojas de sujeción
- Dispositivo de vacío
- Apertura y cierre neumático de la ventana

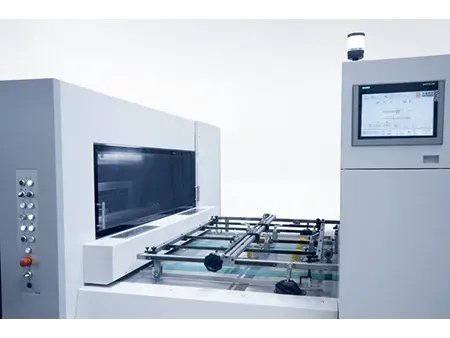

- Segunda pantalla táctil (opcional)
- Retirada de la hoja de muestra durante la producción, sin interrupciones.
- La hoja se corta, se despoja de sus hojas y se deja lista.
