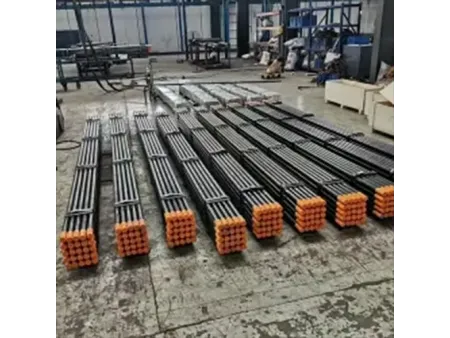

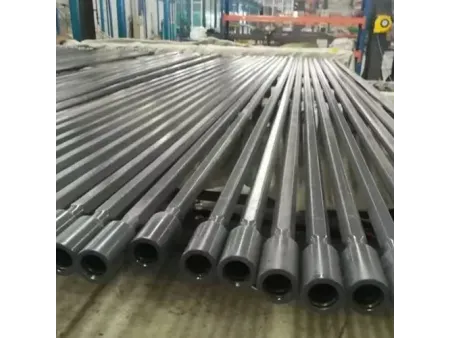

Varillas de perforación con martillo en cabeza
- Rango de diámetro: 28-60mm
- Tipos de rosca: Rosca R, Rosca T, Rosca S
- Material: Acero de aleación con contenido medio de carbono
Barras de perforación para minería subterránea:
Diseñadas para usarse con perforadoras de roca neumáticas montadas sobre rieles y equipos de perforación subterránea totalmente hidráulicas, estas barras de perforación se aplican ampliamente en perforaciones de producción minera subterránea, pozos de voladura de profundidad media, pernos de roca y pozos de soporte.
Barras de perforación para túneles y derivas:
Combinadas con jumbos de tunelaje totalmente hidráulicos, estas barras de perforación se utilizan para excavaciones y voladuras en grandes minas de metal subterráneas, túneles ferroviarios y de carreteras, túneles de desviación de energía hidroeléctrica y excavaciones de centrales eléctricas subterráneas.
Barras de perforación para minería subterránea
| Varilla de deriva | Longitud de la varilla de deriva | Tamaño hex | Peso, kg | ||
| mm | pies-pulgadas | mm | Pulgadas | ||
| | 2600 | 8'6 3/8" | 28 | 1 1/8" | 13 |
| 3090 | 10'1 5/8" | 28 | 1 1/8" | 15.9 | |
| 3700 | 12'1 5/8" | 28 | 1 1/8" | 18.5 | |
| 4005 | 13'1 43/64" | 28 | 1 1/8" | 20.5 | |
| 4265 | 13'11 1/2" | 28 | 1 1/8" | 21.3 | |
| 4305 | 14'1 31/64" | 28 | 1 1/8" | 21.5 | |
| | 3700 | 12'1 1/2" | 28 | 1 1/8" | 18.5 |
| 4305 | 14'1 31/64" | 28 | 1 1/8" | 21.5 | |
| | 3090 | 10'1 5/8" | 32 | 1 1/4" | 19.6 |
| | 3090 | 10'1 21/32" | 32 | 1 1/4" | 19.7 |
| 3700 | 12'1 1/2" | 32 | 1 1/4" | 23.6 | |
| 4305 | 14'1 31/64" | 32 | 1 1/4" | 27.3 | |
| | 3090 | 10'1 5/8" | 35 | 1 5/8" | 24 |
| 3700 | 12'1 1/2" | 35 | 1 5/8" | 28.7 | |
| 4305 | 14'1 31/64" | 35 | 1 5/8" | 33.7 | |
| 4915 | 16'1 1/2" | 35 | 1 5/8" | 38.2 | |
| 5525 | 18'1 33/64" | 35 | 1 5/8" | 43.1 | |
| | 3700 | 12'1 1/2" | 35 | 1 5/8" | 29.4 |
| 4305 | 14'1 31/64" | 35 | 1 5/8" | 34.4 | |
| 4915 | 16'1 1/2" | 35 | 1 5/8" | 38.9 | |
| 5525 | 18'1 33/64" | 35 | 1 5/8" | 43.8 | |
| | 3090 | 10'1 5/8" | 35 | 1 5/8" | 23.9 |
| 3700 | 12'1 1/2" | 35 | 1 5/8" | 28.6 | |
| 4305 | 14'1 31/64" | 35 | 1 5/8" | 33.6 | |
| 4915 | 16'1 1/2" | 35 | 1 5/8" | 38.3 | |
| 5525 | 18'1 33/64" | 35 | 1 5/8" | 43.2 | |
| 6135 | 20'1 1/2" | 35 | 1 5/8" | 47.9 | |
| | 3700 | 12'1 1/2" | 32 | 1 5/8" | 23.6 |
| 4305 | 14'1 31/64" | 32 | 1 5/8" | 27.5 | |
| 4915 | 16'1 1/2" | 35 | 1 5/8" | 31.4 | |
| | 3700 | 12'1 1/2" | 32 | 1 5/8" | 23.6 |
| 4305 | 14'1 31/64" | 32 | 1 5/8" | 27.5 | |
| | 4305 | 14'1 31/64" | 35 | 1 3/8" | 33.8 |
| 4915 | 16'1 1/2" | 35 | 1 3/8" | 38.4 | |
| 5525 | 18'1 33/64" | 35 | 1 3/8" | 43.3 | |
| 6135 | 20'1 1/2" | 35 | 1 3/8" | 48 | |
| | 4305 | 14'1 31/64" | 35 | 1 3/8" | 34 |
| 4915 | 16'1 1/2" | 35 | 1 3/8" | 38.6 | |
| 5525 | 18'1 33/64" | 35 | 1 3/8" | 43.5 | |
| 6135 | 20'1 1/2" | 35 | 1 3/8" | 48.2 | |
| | 4305 | 14'1 31/64" | 35 | 1 3/8" | 34.2 |
| 4915 | 16'1 1/2" | 35 | 1 3/8" | 39.2 | |
| 5525 | 18'1 33/64" | 35 | 1 3/8" | 44.3 | |
| 6135 | 20'1 1/2" | 35 | 1 3/8" | 49.3 | |
Barras de perforación para túneles y derivas
| Varilla de deriva | Longitud de la varilla de deriva | Tamaño hex | Peso, kg | ||
| mm | pies-pulgadas | mm | Pulgadas | ||
| | 2435 | 8" | 32 | 1 1/4" | 13.2 |
| 3050 | 10" | 32 | 1 1/4" | 16.6 | |
| 3660 | 12" | 32 | 1 1/4" | 20 | |
| 4000 | 13'1 1/2" | 32 | 1 1/4" | 21.9 | |
| | 2435 | 8" | 32 | 1 1/4" | 14.6 |
| 3050 | 10" | 32 | 1 1/4" | 18.6 | |
| 3660 | 12" | 32 | 1 1/4" | 21.1 | |
| 4265 | 14" | 32 | 1 1/4" | 25.6 | |
| | 3050 | 10" | 46 | 1 3/4" | 25 |
| | 2435 | 8" | 39 | 1 1/2" | 19.2 |
| 3050 | 10" | 39 | 1 1/2" | 24.3 | |
| | 3050 | 10" | 32 | 1 1/4" | 18.7 |
| 3660 | 12" | 32 | 1 1/4" | 22.4 | |
| | 3050 | 10" | 39 | 1 1/2" | 24.8 |
| 3660 | 12" | 39 | 1 1/2" | 29.8 | |
| | 3050 | 10" | 39 | 1 1/2" | 26.3 |
| 3660 | 12" | 39 | 1 1/2" | 31.5 | |
| 4265 | 14" | 39 | 1 1/2" | 36.9 | |
| | 3050 | 10" | 56 | 2 1/8" | 28.3 |
| 3660 | 12" | 56 | 2 1/8" | 32.8 | |
| | 3050 | 10" | 38 | 1 1/2" | 25.2 |
| 3660 | 12" | 38 | 1 1/2" | 30.4 | |
| | 3050 | 10" | 46 | 1 3/4" | 34 |
| 3660 | 12" | 46 | 1 3/4" | 41 | |
| 4265 | 14" | 46 | 1 3/4" | 47.9 | |
| 6095 | 20" | 46 | 1 3/4" | 68.9 | |
| | 3050 | 10" | 46 | 1 3/4" | 37.6 |
| 3660 | 12" | 46 | 1 3/4" | 43.5 | |
| 4265 | 14" | 46 | 1 3/4" | 51.5 | |
| 5335 | 17'6 1/8" | 46 | 1 3/4" | 61.8 | |
| 6095 | 20" | 46 | 1 3/4" | 70.6 | |
| | 3660 | 12" | 64 | 2 1/2" | 49 |
| 3660 | 12" | 76 | 3" | 77.8 | |
| | 3660 | 12" | 52 | 2" | 50.8 |
| 4265 | 14" | 52 | 2" | 59.5 | |
| 6095 | 20" | 52 | 2" | 85.6 | |
| | 3660 | 12" | 52 | 2" | 53.9 |
| 4265 | 14" | 52 | 2" | 62.6 | |
| 5335 | 17'6 1/8" | 52 | 2" | 77.7 | |
| 6095 | 20" | 52 | 2" | 88.8 | |
| | 3660 | 12" | 76 | 3" | 79.1 |
| 3660 | 12" | 87 | 3 1/2" | 80 | |
| | 3660 | 12" | 60 | 2 3/8" | 73 |
| 4265 | 14" | 60 | 2 3/8" | 82 | |
| 6095 | 20" | 60 | 2 3/8" | 110 | |
La selección de la varilla de perforación debe basarse principalmente en el diámetro y la profundidad del pozo, y luego en la adecuación del tamaño de la varilla a la capacidad de producción de la perforadora. Para condiciones de perforación exigentes, se recomiendan varillas de perforación fabricadas con acero de aleación de alta resistencia, ya que ofrecen mayor vida útil, mayor resistencia a la fatiga y mayor estabilidad de perforación.
Antes de la operación, aplique grasa para roscas a todas las conexiones roscadas para reducir el desgaste y evitar el agarrotamiento de las roscas. Después de usar, elimine el polvo de roca, los residuos y los residuos de aceite de la superficie de la varilla para minimizar la corrosión y la degradación del rendimiento. Utilice herramientas de limpieza específicas para eliminar los recortes residuales dentro de la varilla y asegúrese de que el canal de lavado permanezca despejado. Después de la operación, aplique aceite antioxidante y almacene las varillas de perforación en un lugar seco y bien ventilado. Mantenga la lubricación de las roscas para prevenir la corrosión a largo plazo.
