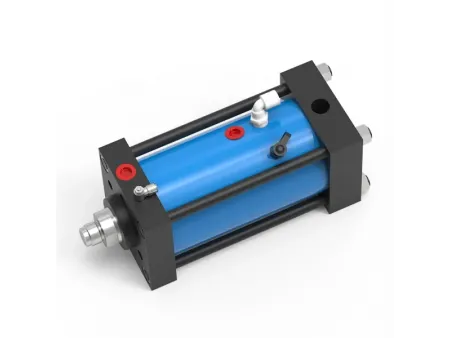

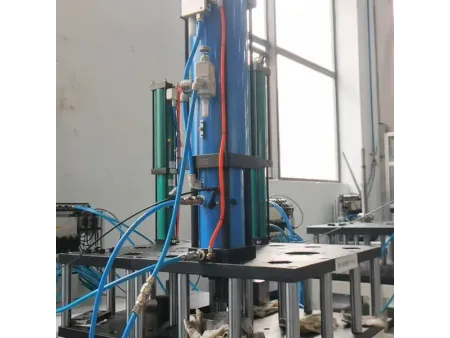

Accionamiento neumohidráulico (con cilindro de trabajo independiente), serie AT
Solicite un presupuesto
- Presión de funcionamiento ≤6bar
- Fuerza de prensado 2-2000kN
- Carrera de fuerza 5-52mm
- Carrera total 100/200/250mm
El accionamiento neumohidráulico combina las ventajas del aire comprimido y los sistemas hidráulicos, integrando el movimiento de alta velocidad del cilindro neumático independiente con la alta intensidad de los sistemas hidráulicos. Permite un avance y retorno neumático rápidos, y utiliza un intensificador para suministrar aceite a alta presión y realizar el trabajo. La lógica de control es compatible con los cilindros neumohidráulicos estándar.
Parámetros de funcionamiento
| Modelo | Fuerza de prensado de salida (kN, a una presión de aceite de entrada de 400 bar) | Fuerza de carrera de aproximación (kg, a 6 bar de presión de aire) | Fuerza de carrera de retorno (kg, a 6 bar de presión de aire) | Consumo de aceite por cada mm de carrera (V, CC) | Pérdida de aceite en la carrera de aproximación (V1, cCC, por 50mm) | Expansión/Pérdida de la manguera (V2, CC, por cada 100mm de longitud de manguera) | Especificación de la manguera hidráulica |
| | 13.00 | 95.00 | 105.00 | 0.31 | 0.55 | 0.40 | Manguera de alta presión de doble capa con espiral de alambre de 3/8" |
| | 21.00 | 150.00 | 170.00 | 0.49 | 0.70 | 0.70 | Manguera de alta presión de doble capa con espiral de alambre de 3/8" |
| | 42.00 | 240.00 | 260.00 | 1.02 | 1.65 | 0.70 | Manguera de alta presión en espiral de cuatro capas de alambre de 1/2" |
| | 81.00 | 350.00 | 370.00 | 1.95 | 3.50 | 0.90 | Manguera de alta presión en espiral de cuatro capas de alambre de 1/2" |
| 158.00 | 500.00 | 700.00 | 3.85 | 5.00 | 2.00 | Manguera de alta presión en espiral de cuatro capas de alambre de 1/2" | |
| | 200.00 | 580.00 | 780.00 | 5.67 | 10.00 | 2.00 | Manguera de alta presión en espiral de cuatro capas de alambre de 3/4" |
| | 320.00 | 730.00 | 1000.00 | 7.85 | 15.50 | 2.00 | Manguera de alta presión en espiral de cuatro capas de alambre de 3/4" |
| | 498.00 | 1150.00 | 1700.00 | 12.27 | 18.50 | 3.10 | Manguera de alta presión en espiral de cuatro capas de alambre de 1" |
| | 1030.00 | 2355.00 | 3780.00 | 25.45 | 36.50 | 3.10 | Manguera de alta presión en espiral de cuatro capas de alambre de 1" |
Parámetros de la carrera del cilindro
| Modelo | A1 | B | C | D | E | F (f7) | G | H | K | L | M | N | X |
| | 66 | 320 | 6-M6×12 | 40 | G1/8 | 30 | 10 | 16 | 24 | M12×1.5 | 15 | 13 | G3/8 |
| | 78 | 339 | 6-M08×15 | 54 | G1/4 | 40 | 10 | 20 | 26 | M16×1.5 | 15 | 17 | G1/2 |
| | 98 | 355 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | G1/2 |
| | 120 | 391 | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | G3/4 |
| | 145 | 413 | 6-M16×25 | 100 | G1/2 | 75 | 15 | 50 | 36 | M30×2 | 25 | 41 | G3/4 |
| | 166 | 427 | 6-M20×30 | 115 | G1/2 | 85 | 18 | 56 | 52 | M39×2 | 35 | 46 | G3/4 |
| | 190 | 446 | 6-M20×30 | 132 | G3/4 | 100 | 18 | 63 | 47 | M39×2 | 35 | 55 | G1 |
| | 190 | 471 | 8-M20×35 | 150 | G3/4 | 115 | 25 | 63 | 56 | M42×2 | 40 | 55 | G1-1/4 |
| | 315 | 556 | 12-M24×45 | 200 | G1 | 150 | 20 | 100 | 60 | M64×2 | 60 | 85 | G1-1/4 |
Diagrama de configuración
- Cilindro AT (varias unidades) intensificador MPSxxx-xxx
- Cilindro AT (varias unidades) Intensificador TMPSxxx-xxx
Ejemplo de selección de cilindro
- Requisito: 2 cilindros con fuerza de 60kN, carrera de 130mm, carrera de presión de 12mm, puerto de aceite de salida lateral, acción síncrona, longitud de tubería de aceite de 1200mm, con opción de intensificador.
- El cilindro AT08 ofrece una fuerza de 81kN a una presión máxima de aceite de 400 bar, lo que cumple con el requisito de 60kN. El intensificador correspondiente debe ser de la serie MPS, que convierte una presión de aire de 6 bar en una salida hidráulica máxima de 400 bar.
- A1 (Carrera del cilindro): Dado que la carrera requerida es de 130mm, se selecciona una carrera estándar de 150mm.
- Volumen total para 2 cilindros = 2 × 150 × 1.96CC (V) × 1,5 (coeficiente de almacenamiento de seguridad) = 882CC
- A2 (Pérdida de volumen por longitud de la manguera) = (1200/50) × 3.5CC (V1) = 84CC
- A0 (Total de aceite de baja presión requerido): 882CC 84CC = 966CC
- B1 (Consumo del cilindro): Volumen para 2 cilindros = 2 × 12 × 1.96CC (V) = 47.04CC
- B2 (Pérdida de volumen por expansión de la manguera de alta presión) = 2 × (1200/100) × 0.9CC (V2) = 21.6CC
- B0 (Aceite de alta presión total requerido): 47.04CC 21.6CC = 68.64CC.
- Resultado de la selección final
Cilindros de trabajo: AT08-150-02 (Cantidad: 2 unidades)
Intensificador de accionamiento: MPS160.60.100 (Cantidad: 1 unidad)
Mangueras de alta presión: VH04-1200 (Cantidad: 2 unidades)
