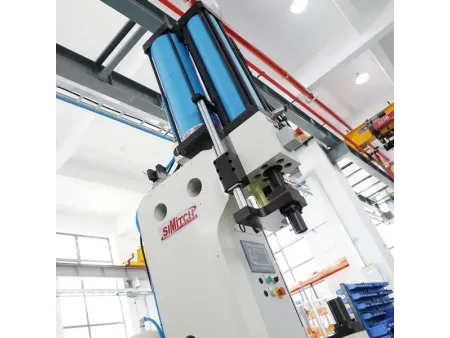

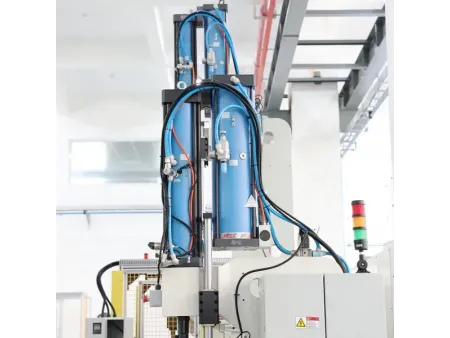

Cilindro neumohidráulico, serie BT

Solicite un presupuesto

Sitio web: http://clinchingmachine-ar.com/pneumohydraulic-cylinder-1-2.html

Presión de funcionamiento ≤6bar
Fuerza de prensado 2-2000kN
Carrera de fuerza 5-52mm
Carrera total 100/200/250mm

La unidad de accionamiento de cilindro neumohidráulico combina el movimiento de alta velocidad de la actuación neumática con la elevada fuerza de salida de los sistemas hidráulicos. Un cilindro neumático permite un rápido acercamiento a la pieza de trabajo, mientras que los componentes hidráulicos generan una presión potente y precisa durante la carrera final. Gracias a su alta eficiencia energética y control flexible, esta solución reduce el consumo de energía a la vez que cumple con los requisitos industriales de velocidad y fuerza, lo que la convierte en la opción ideal para prensas neumohidráulicas y equipos relacionados.

Dejar un mensaje

Dimensiones de la serie BT

Modelo	A1	A2	B	C	D	E	F (f7)	G	H	K	L	M	N	O	P	X	Observaciones
BT01-200-12S	66	80	514	6-M6×12	40	G1 /8	30	10	16	24	M12×1.5	15	13	110	160	60	Resorte
BT01-200-24S	66	92	514	6-M6×12	40	G1/8	30	10	16	24	M12×1.5	15	13	135	162	100	Resorte
BT02-200-12S	78	92	529	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	135	176	60	Resorte
BT02-200-24S	78	112	529	6-M08×15	54	G1/4	40	10	20	26	M16×1.5	15	17	150	193	100	Resorte
BT04-200-12S	98	112	551	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	150	210	100	Resorte
BT04-300-12S	98	112	751	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	150	210	100	Resorte
BT04-200-24S	98	137	551	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	180	235	100	Resorte
BT04-300-24S	98	137	751	6-M08×18	64	G3/8	50	10	30	29	M22×2	20	24	180	235	100	Resorte
BT08-200-12S	120	137	585	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	180	260	100	Resorte
BT08-300-12A	120	137	791	6-M10×20	88	G1/2	70	10	45	35	M30×2	25	36	180	301		Resorte de gas
BT15-250-12A	145	177	713	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	220	366		Resorte de gas
BT15-250-24A	145	216	713	6-M16×25	100	G1/2	75	15	50	36	M30×2	25	41	270	405		Resorte de gas
BT20-250-12A	166	216	726	6-M20×30	115	G1/2	85	18	56	52	M39×2	35	46	270	426		Resorte de gas
BT30-250-12A	190	216	740	6-M20×30	132	G3/4	100	18	63	47	M39×2	35	55	270	452		Resorte de gas
BT50-200-12A	190	268	771	8-M20×35	150	G3/4	115	25	63	56	M42×2	40	55	330	574		Resorte de gas
BT75-200-12A	315	332	864	12-M24×45	200	G1	150	20	100	60	M64×2	60	85	380	722		Resorte de gas
BT100-200-12A	315	332	864	12-M24×45	200	G1	150	20	100	60	M64×2	60	85	380	722		Resorte de gas
