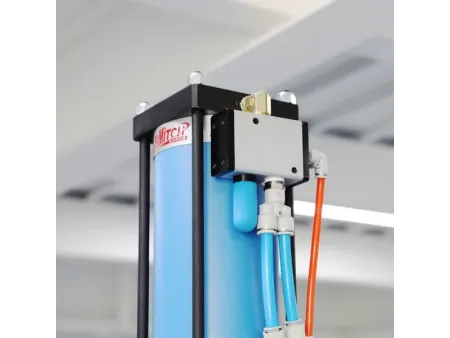

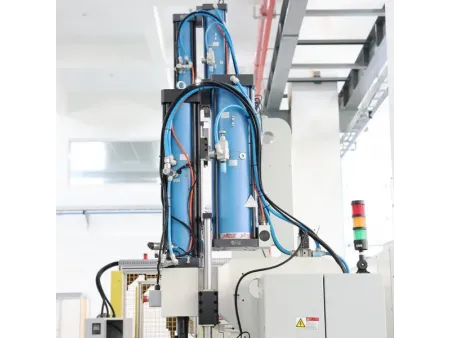

Cilindro neumohidráulico, serie BS
- Fuerza de prensado 2-2000kN
- Carrera de fuerza 6-52mm
- Carrera total 100/200mm
El cilindro neumohidráulico es una unidad de accionamiento que combina la alta velocidad de la actuación neumática con la elevada fuerza de salida de los sistemas hidráulicos. Funciona mediante una rápida aproximación neumática a la pieza de trabajo, seguida de la generación de presión hidráulica en la carrera final para proporcionar una gran fuerza. Este diseño garantiza un prensado preciso y potente, manteniendo una alta velocidad de operación. Gracias a su alta eficiencia energética y control flexible, se utiliza ampliamente en operaciones de estampado, remachado, ensamblaje y prensas neumohidráulicas donde se requiere tanto velocidad como alta fuerza.
| Modelo | Fuerza de presión a 6 bar (kN) | Fuerza de aproximación a 6 bar (kg) | Fuerza de retorno a 6 bar (kg) | Relación de presión | Presión máxima de aceite a 6 bar (bar) |
| 11 | 95 | 105 | 62 | 345 | |
| 17 | 150 | 170 | 64 | 350 | |
| 35 | 240 | 260 | 69 | 380 | |
| 72 | 350 | 370 | 61 | 340 | |
| 135 | 500 | 700 | 64 | 350 | |
| 200 | 580 | 780 | 64 | 350 | |
| 276 | 730 | 1000 | 64 | 350 | |
| 476 | 1150 | 1700 | 61 | 340 | |
| 736 | 2355 | 3780 | 51 | 280 | |
| 970 | 2355 | 3780 | 69 | 380 |
| Modelo | A1 | A2 | B | C | D | E | F(f7) | G | H | K | L | M | N | O | U(g6) | V | Observaciones |
| 66 | 80 | 596 | 6-M6×12 | 40 | G1/8 | 30 | 10 | 16 | 24 | M12×1.5 | 15 | 13 | 110 | Resorte | |||
| 66 | 80 | 786 | 6-M6×12 | 40 | G1/8 | 30 | 10 | 16 | 24 | M12×1.5 | 15 | 13 | 110 | Resorte | |||
| 66 | 92 | 668 | 6-M6×12 | 40 | G1/8 | 30 | 10 | 16 | 24 | M12×1.5 | 15 | 13 | 135 | Resorte | |||
| 66 | 92 | 868 | 6-M6×12 | 40 | G1/8 | 30 | 10 | 16 | 24 | M12×1.5 | 15 | 13 | 135 | Resorte | |||
| 78 | 92 | 683 | 6-M08×15 | 54 | G1/4 | 40 | 10 | 20 | 26 | M16×1.5 | 15 | 17 | 135 | Resorte | |||
| 78 | 92 | 883 | 6-M08×15 | 54 | G1/4 | 40 | 10 | 20 | 26 | M16×1.5 | 15 | 17 | 135 | Resorte | |||
| 78 | 112 | 714 | 6-M08×15 | 54 | G1/4 | 40 | 10 | 20 | 26 | M16×1.5 | 15 | 17 | 150 | Resorte | |||
| 78 | 112 | 914 | 6-M08×15 | 54 | G1/4 | 40 | 10 | 20 | 26 | M16×1.5 | 15 | 17 | 150 | Resorte | |||
| 98 | 112 | 730 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 150 | 18 | 7 | Resorte | |
| 98 | 112 | 937 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 150 | Resorte | |||
| 98 | 137 | 762 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 180 | 18 | 7 | Resorte | |
| 98 | 137 | 962 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 180 | Resorte | |||
| 120 | 137 | 792 | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | 180 | 26 | 7 | Resorte | |
| 120 | 137 | 1008 | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | 180 | 26 | 7 | Resorte |
| Modelo | A1 | A2 | B | C | D | E | F (f7) | G | H | K | L | M | N | O | Observaciones |
| BS08-100-24A | 120 | 177 | 872 | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | 220 | Resorte de gas |
| BS08-200-24A | 120 | 177 | 1072 | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | 220 | Resorte de gas |
| BS15-150-12A | 145 | 177 | 1044 | 6-M16×25 | 100 | G1/2 | 75 | 15 | 50 | 36 | M30×2 | 25 | 41 | 220 | Resorte de gas |
| BS15-250-12A | 145 | 177 | 1300 | 6-M16×25 | 100 | G1/2 | 75 | 15 | 50 | 36 | M30×2 | 25 | 41 | 220 | Resorte de gas |
| BS15-150-24A | 145 | 216 | 1114 | 6-M16×25 | 100 | G1/2 | 75 | 15 | 50 | 36 | M30×2 | 25 | 41 | 270 | Resorte de gas |
| BS15-250-24A | 145 | 216 | 1314 | 6-M16×25 | 100 | G1/2 | 75 | 15 | 50 | 36 | M30×2 | 25 | 41 | 270 | Resorte de gas |
| BS20-150-12A | 166 | 177 | 1110 | 6-M20×30 | 115 | G1/2 | 85 | 18 | 56 | 52 | M39×2 | 35 | 46 | 220 | Resorte de gas |
| BS20-250-12A | 166 | 216 | 1359 | 6-M20×30 | 115 | G1/2 | 85 | 18 | 56 | 52 | M39×2 | 35 | 46 | 270 | Resorte de gas |
| BS30-150-12A | 190 | 216 | 1135 | 6-M20×30 | 132 | G3/4 | 100 | 18 | 63 | 47 | M39×2 | 35 | 55 | 270 | Resorte de gas |
| BS30-250-12A | 190 | 216 | 1385 | 6-M20×30 | 132 | G3/4 | 100 | 18 | 63 | 47 | M39×2 | 35 | 55 | 270 | Resorte de gas |
| BS50-200-12A | 190 | 268 | 1285 | 8-M20×35 | 150 | G3/4 | 115 | 25 | 63 | 56 | M42×2 | 40 | 55 | 330 | Resorte de gas |
| BS75-200-12A | 315 | 1629 | 12-M24×45 | 200 | G1 | 150 | 20 | 100 | 60 | M64×2 | 60 | 85 | 380 | Resorte de gas | |
| BS100-200-12A | 315 | 332 | 1643 | 12-M24×45 | 200 | G1 | 150 | 20 | 100 | 60 | M64×2 | 60 | 85 | 380 | Resorte de gas |
Alta eficiencia y ahorro de energía
La velocidad de aproximación es superior a la de los sistemas hidráulicos y más estable que la de los sistemas neumáticos puros. El avance rápido se produce en la fase de precarga, mientras que la alta presión se genera únicamente durante la fase de intensificación. El consumo energético es bajo, generalmente entre el 10% y el 30% del de los sistemas hidráulicos convencionales, y no requiere un motor de funcionamiento continuo.
Fuerza de salida estable y controlable
Su amplio rango de fuerza, de 1 a 200t, permite alcanzar niveles de producción comparables a los de las prensas hidráulicas. La tecnología de contacto suave facilita que las herramientas entren en contacto con la pieza de trabajo de forma fluida, reduciendo el impacto y el ruido, y prolongando la vida útil de las herramientas.
- Formado
- Prueba
- Estampado
- Gofrado
- Embutido
- Sellado
- Remachado
- Corte
- Doblado
- Compresión
- Clinchado
- Ajuste a presión
