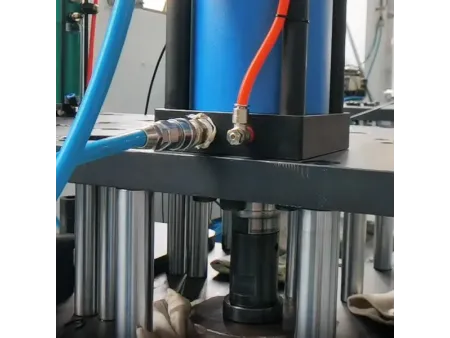

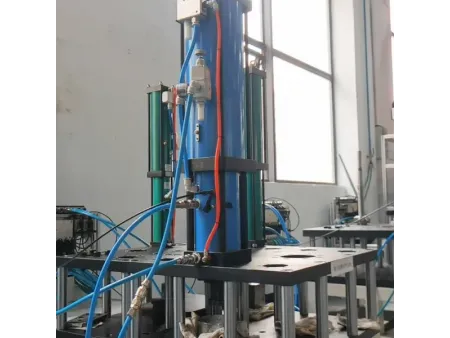

Accionamiento neumohidráulico (con cilindro de trabajo independiente), serie HZ
Solicite un presupuesto
- Presión de funcionamiento ≤6bar
- Fuerza de prensado 2-2000kN
- Carrera de fuerza 5-52mm
- Carrera total 100/200/250mm
El accionamiento neumohidráulico combina las ventajas del aire comprimido y los sistemas hidráulicos, integrando el movimiento de alta velocidad del cilindro neumático con la alta intensidad de los sistemas hidráulicos. El accionamiento neumohidráulico es un cilindro de diseño especial que requiere un intensificador para impulsar aceite a baja presión durante el rápido avance. Una vez en posición, el intensificador suministra aceite a alta presión para realizar el trabajo.
Parámetros de funcionamiento
| Modelo | Diámetro del cilindro (mm) | Fuerza de prensado de salida (kN, a una presión de aceite de entrada de 250 bar) | Fuerza de carrera de aproximación (kg, a 6 bar de presión de aire) | Fuerza de carrera de retorno (kg, a 6 bar de presión de aire) | Consumo de aceite por cada 1mm de carrera (V, CC) | Pérdida de aceite en la carrera de aproximación (V1, CC, por 50mm) | Expansión/Pérdida de la manguera (V2, CC, por cada 100mm de longitud de manguera) | Especificación de la manguera hidráulica |
| | 50.00 | 48.00 | 115.00 | 90.00 | 2.00 | 2.20 | 0.50 | Manguera de alta presión de doble capa con espiral de alambre de 3/8" |
| 63.00 | 76.00 | 185.00 | 130.00 | 3.10 | 3.40 | 0.60 | Manguera de alta presión de doble capa con espiral de alambre de 3/8" | |
| 80.00 | 108.00 | 260.00 | 210.00 | 4.40 | 4.90 | 0.60 | Manguera de alta presión en espiral de cuatro capas de alambre de 1/2" | |
| 100.00 | 192.00 | 465.00 | 350.00 | 7.90 | 8.60 | 0.70 | Manguera de alta presión en espiral de cuatro capas de alambre de 1/2" | |
| 125.00 | 300.00 | 720.00 | 580.00 | 12.30 | 13.50 | 0.70 | Manguera de alta presión en espiral de cuatro capas de alambre de 1/2" | |
| 160.00 | 492.00 | 1182.00 | 887.00 | 20.10 | 22.00 | 0.70 | Manguera de alta presión en espiral de cuatro capas de alambre de 1" |
Parámetros de la carrera del cilindro
| Modelo | A1 | B (basado en el cambio de carrera) | C | D | E | F (f7) | G | H | K | L | M | N | V | W | X |
| | 67 | 240 (carrera-100) | 6-M8×15 | 54 | G3/8 | 40 | 10 | 25 | 25 | M16×1.5 | 22 | 19 | 12 | 7 | G1/2 |
| | 85 | 255 (carrera-100) | 6-M8×15 | 65 | G3/8 | 52 | 10 | 35 | 25 | M22×2 | 20 | 17 | 18 | 7 | G3/4 |
| | 112 | 265 (carrera-100) | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | G3/4 | ||
| | 128 | 275 (carrera-100) | 6-M16×25 | 100 | G1/2 | 75 | 10 | 50 | 30 | M30×2 | 25 | 41 | G3/4 | ||
| | 160 | 290 (carrera-100) | 6-M20×30 | 115 | G3/4 | 80 | 15 | 56 | 47 | M39×2 | 35 | 46 | G1 | ||
| | 200 | 320 (carrera-100) | 8-M20×30 | 150 | G3/4 | 115 | 18 | 70 | 52 | M42×2 | 40 | 60 | G1 |
Diagrama de configuración

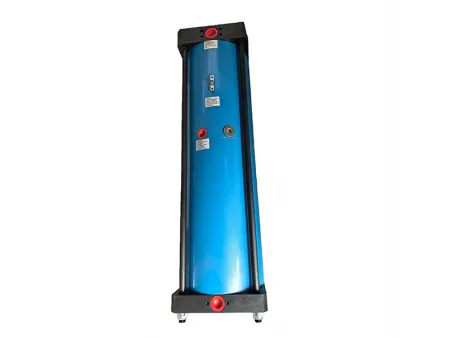

Cilindro HZ (varias unidades) Intensificador HMPSxxx-xxx
Ejemplo de selección de cilindro
- Requisito: 2 cilindros con fuerza de 60kN, carrera de 130mm, carrera de presión de 12mm, puerto de aceite de salida lateral, acción síncrona, longitud de tubería de aceite de 1200mm, con opción de intensificador.
- El cilindro HZ07 proporciona una salida máxima de 76kN a una presión de aceite de 250 bar, lo que cumple con los requisitos de la aplicación. Para accionarlo, se selecciona el intensificador de la serie HMPS, que utiliza una presión de aire de 6 bar para generar una salida hidráulica máxima de 250 bar.
- A1 (Carrera del cilindro): Dado que la carrera requerida es de 130mm, se selecciona una carrera estándar de 150mm.
- Volumen total para 2 cilindros = 2 × 150 × 3.1CC × 1.5 (coeficiente de almacenamiento de seguridad) = 1395CC
- A2 (Pérdida de volumen por longitud de la manguera) = (1200/50) × 3.1CC (V1) = 74.4CC
- A0 (Total de aceite de baja presión requerido): 1395CC 74.4CC = 1469.4CC
- B1 (Consumo del cilindro): Volumen para 2 cilindros = 2 × 12 × 3.1CC (V) = 74.4CC
- B2 (Pérdida de volumen por expansión de la manguera de alta presión) = 2 × (1200/100) × 0.6CC (V2) = 14.4CC
- B0 (Cantidad total de aceite de alta presión requerido): 74.4cc 14.4CC = 88.8CC
- Resultado de la selección final
Cilindros de trabajo: HZ07-150-02 (Cantidad: 2 unidades)
Intensificador de accionamiento: HMPS160.100.134 (Cantidad: 1 unidad)
Mangueras de alta presión: LH06-1200 (Cantidad: 2 unidades)
