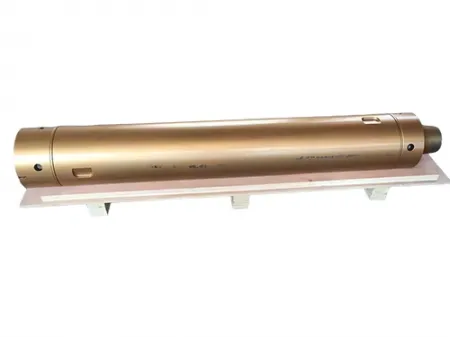

Martillos DTH de gran diámetro
- Diámetro de orificio aplicable: 305-1200mm
- Tipos de conexión de rosca: NUMA 120/180/240; API REG
- Material: Acero de aleación baja en carbono

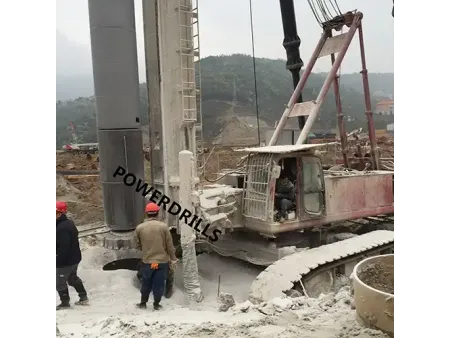

El martillo DTH de gran diámetro se caracteriza por su excelente estabilidad operativa y larga vida útil, y ha alcanzado una cuota de mercado superior al 70% en China. Estos martillos están diseñados específicamente para condiciones geológicas complejas, como cavidades kársticas, capas de cantos rodados y grava, formaciones de cantos rodados y lechos rocosos ligeramente meteorizados. Se utilizan ampliamente en: métodos de instalación empotrados para pilotes prefabricados, pilotes con encastre en roca con barrena continua (CFA) y pilotes perforados en roca.
| Item | | | | | |
| Longitud sin broca | 1698.5mm | 1954mm | 1954mm | 2543.5mm | 2529.5mm |
| Peso sin broca | 551kg | 894kg | 1493kg | 2598kg | 3990kg |
| Martillo OD | 275mm | 330mm | 406mm | 525mm | 645mm |
| Vástago de la broca | DHD112 | PWD14 | NUMA180 | PWD24 | PWD28 |
| NUMA120/125 | NUMA125 | NUMA240 | NUMA280 | ||
| SD12 | - | - | - | ||
| Diámetro de orificio recomendado | Ø305-Ø400mm | Ø400-Ø500mm | Ø500-Ø650mm | Ø650-Ø800mm | Ø800-Ø1000mm |
| Conexión de rosca (sub superior) | API6 5/8" REG | API7 5/8" REG | HEX | HEX | HEX |
| Presión máxima de trabajo | 3.5MPa | 3.5MPa | 3.5MPa | 3.5MPa | 3.5MPa |
| Frecuencia de impacto | 18bar, 23Hz | 18bar, 22Hz | 18bar, 18Hz | 18bar, 16Hz | 18bar,12Hz |
| Velocidad de rotación recomendada | 15-40r/min | 15-40r/min | 10-25r/min | 5-15r/min | 2-8r/min |
| Consumo de aire | 18bar, 70m³/min | 18bar, 85m³/min | 18bar, 110m³/min | 18bar, 130m³/min | 18bar, 145m³/min |
Generalmente se considera que un martillo DTH se acerca al final de su vida útil cuando se observa una o más de las siguientes condiciones:
- Un aumento significativo en el consumo de aire del compresor, acompañado de una disminución notable en la presión de operación.
- Una fuerza de impacto reducida, lo que resulta en un rendimiento de rotura de roca debilitado y una menor eficiencia de perforación.
- Un desgaste externo severo, particularmente cuando las superficies planas de las llaves en las conexiones del martillo están desgastadas y casi lisas.
El embalaje estándar se proporciona en cajas de madera contrachapada sin fumigación. Este método de embalaje es adecuado para transporte marítimo, aéreo y de larga distancia internacional, garantizando una manipulación y entrega seguras.
