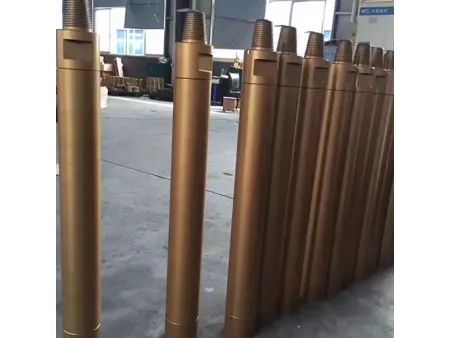

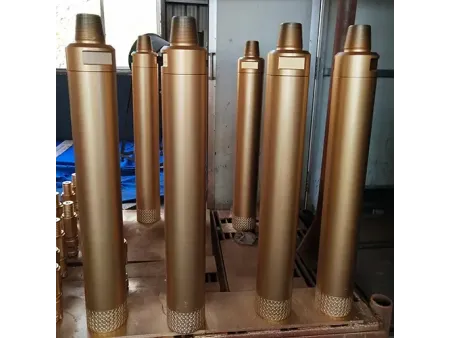

Martillos DTH

Solicite un presupuesto

Sitio web: http://rockdrilltool-ar.com/dth-hammers-1-1-2.html

Tamaño del martillo: 2"-10"
Diámetro de broca compatible: 60-400 mm
Conexión de rosca: API REG
Longitud total: 863-1522mm
Peso: 22-295kg

Solicite una cotización

Diseño de martillo DTH sin tubo de cola

No requiere tubo de cola de nailon, lo que elimina los problemas causados por rotura, desgaste o expansión y contracción térmica del tubo de cola.
Menor consumo de energía y mayor frecuencia de impacto, logrando velocidades de penetración entre un 15% y un 30% más rápidas en comparación con diseños de tubo de cola similares.
Estructura interna simplificada con menos componentes, lo que facilita el mantenimiento y reduce los costos de servicio.
Todos los componentes internos están endurecidos superficialmente para mejorar la resistencia al desgaste y prolongar la vida útil.
El substituto superior y el mandril están conectados al cilindro exterior mediante conexiones roscadas, lo que facilita el desmontaje y el mantenimiento.

Especificaciones técnicas

Item	3.5"	4"	5"	6"	7"	8"	10"
Longitud sin broca	863mm	967mm	1070mm	1164mm	1318mm	1366mm	1522mm
Peso sin broca	22.0kg	38.4kg	68.4kg	101.5kg	153kg	184.3kg	295.1kg
Martillo OD	80mm	99mm	126mm	146mm	170mm	185mm	220mm
Vástago de la broca	DHD3.5	DHD340	DHD350	DHD360	7H	DHD380	Numa10
		Mission40	Mission50	Mission60		Mission80	SD10
		COP44	QL50	QL60		QL80	TD90
Diámetro de orificio recomendado	Ø90mm-Ø105mm	Ø105mm-Ø130mm	Ø135mm-Ø165mm	Ø155mm-Ø203mm	Ø178mm-Ø216mm	Ø203mm-Ø254mm	Ø254mm-Ø311mm
Conexión de rosca (sub superior)	API2 3/8'' Reg	API2 3/8'' Reg	API2 3/8'' Reg	API3 1/2'' Reg	API4 1/2'' Reg	API4 1/2'' Reg	API5 1/2'' Reg
Presión máxima de trabajo	2.0MPa	2.5MPa	2.8MPa	3.0MPa	3.0MPa	3.0MPa	3.5MPa
Frecuencia de impacto	15bar, 30Hz	18bar, 36Hz	18bar, 35Hz	18Bar- 32Hz	18bar, 30Hz	18bar, 26Hz	18bar, 26Hz
Velocidad de rotación recomendada	30-60r/min	30-60r/min	25-55r/min	25-55r/min	25-55r/min	25-50r/min	25-50r/min
Consumo de aire	15bar, 7m³/min	18bar, 11m³/min	18bar, 16m³/min	18bar, 20m³/min	18bar, 23m³/min	18Bar- 28m³/min	18bar, 41m³/min

Martillo DTH con tubo de cola

Sistema de distribución de aire sin válvulas para garantizar un flujo de aire constante y estabilidad operativa.
Estructura de pistón simple y robusta, que ofrece alta durabilidad y reduce el riesgo de fallos de los componentes.
Estructura interna optimizada con menos componentes y piezas con superficie totalmente endurecida, lo que contribuye a una mayor vida útil y un mantenimiento sencillo.
El subconjunto superior y el mandril están conectados al cilindro exterior mediante conexiones roscadas, lo que facilita el desmontaje y el mantenimiento.

Especificaciones técnicas

Item	3.5"	4"	5"	6"	7"	8"
Longitud sin broca	863mm	947mm	1070mm	1164mm	1366mm	1522mm
Peso sin broca	22.0kg	37kg	68.4kg	99.6kg	180.1kg	295.1kg
Martillo OD	80mm	99mm	126mm	146mm	185mm	220mm
Vástago de la broca	DHD3.5	DHD340	DHD350	DHD360	DHD380	Numa10
		SD4	SD5	SD6	SD8	SD10
		QL40/QLX40	QL50	QL60	QL80	TD90
Diámetro de orificio recomendado	Ø90mm-Ø105mm	Ø105mm-Ø130mm	Ø135mm-Ø165mm	Ø155mm-Ø203mm	Ø203mm-Ø254mm	Ø254mm-Ø311mm
Conexión de rosca (sub superior)	API2 3/8'' Reg	API2 3/8'' Reg	API2 3/8'' Reg	API3 1/2'' Reg	API4 1/2'' Reg	API5 1/2'' Reg
Presión máxima de trabajo	2.0MPa	2.5MPa	2.8MPa	3.0MPa	3.0MPa	3.5MPa
Frecuencia de impacto	15bar, 29Hz	18bar, 33Hz	18bar, 32Hz	18bar, 30Hz	18bar, 24Hz	18bar, 24Hz
Velocidad de rotación recomendada	30-60r/min	30-60r/min	25-55r/min	25-55r/min	25-50r/min	25-50r/min
Consumo de aire	15bar, 7.5m³/min	18bar, 12.1m³/min	18bar, 17.6m³/min	18bar, 22m³/min	18Ba-30.8m³/min	18bar, 45.1m³/min

Aplicaciones típicas

Voladuras a cielo abierto, operaciones mineras, proyectos de tunelaje, perforación de pozos de agua, pilotaje fotovoltaico, pilotaje de cimentaciones, estabilización de taludes y otras aplicaciones de perforación y perforación de rocas.

Pilotes fotovoltaicos

Perforación de pozos de agua

Aspectos destacados del rendimiento

El martillo proporciona una alta energía de impacto con una utilización de aire optimizada, lo que favorece un rendimiento de perforación eficiente en diferentes condiciones operativas.
Ejemplo: Rendimiento de perforación de un martillo DTH de 8" combinado con una broca de 203mm bajo diferentes profundidades de perforación y presiones de compresor.

Los componentes clave, como el pistón, están fabricados con acero de aleación especial con alto contenido de níquel y se producen bajo estrictos estándares de fabricación y control de calidad.

¿Cómo se debe realizar el mantenimiento de un martillo DTH?

Para mantener un funcionamiento estable y prolongar la vida útil, se recomiendan las siguientes prácticas de mantenimiento:

Limpie las barras de perforación antes de usarlas. El aire comprimido puede introducir residuos de roca e impurezas en el interior de las barras, lo que puede afectar el rendimiento o dañar los componentes internos.
Aplique lubricante en la parte superior del martillo antes de cada uso. Se recomienda encarecidamente instalar un lubricador de niebla de aceite para garantizar una lubricación suficiente y evitar rayaduras en los componentes.
Después de la operación, limpie e inspeccione el martillo regularmente. Utilice queroseno limpio para la limpieza interna, inspeccione el desgaste de los componentes y reemplace las piezas muy desgastadas o los sellos defectuosos de manera oportuna.

¿Cómo puedo determinar cuando un martillo DTH ha llegado al final de su vida útil?

Los indicadores típicos de que un martillo DTH se está acercando al final de su vida útil incluyen:

Un aumento significativo en el consumo de aire acompañado de una notable caída en la presión de operación.
Reducción de la energía de impacto y débil acción de martilleo.
Desgaste externo severo, con las superficies planas de la llave en las juntas casi desgastadas.

¿Cómo se empaquetan normalmente los martillos DTH para su entrega?

Los martillos DTH generalmente se embalan en cajas de madera contrachapada libres de fumigación, adecuadas para transporte marítimo, aéreo y de larga distancia.
