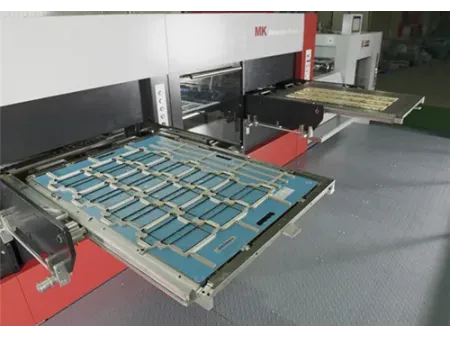

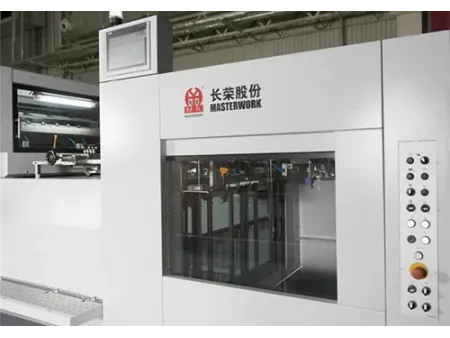

Máquina troqueladora (doble estación)
Solicite un presupuesto
Duopress Power 106CSB
Ver vídeo
La máquina troqueladora Duopress Power 106CSB es una troqueladora de doble estación que integra funciones avanzadas de troquelado en un diseño innovador con patente a nivel mundial. Su configuración flexible permite adaptarse fácilmente a distintos tipos de productos y necesidades de producción.
Equipada con una unidad de troquelado de 1060mm, la máquina troqueladora puede alcanzar una capacidad de hasta 7000 hojas por hora, ofreciendo mayor productividad y reducción de costos operativos. Este equipo de troquelado es apto para procesar papel y cartón con gramajes de 90 a 2000g/m², lo que la convierte en una solución versátil y eficiente para diversas aplicaciones en la industria de impresión y packaging.
Parámetros técnicos
| Material adecuado | |
| Papel(mín) | 90g/m² |
| Cartón (máx.) | 2,000 g/m² |
| Cartón corruagdo (máx.) | 2mm |
| Datos de rendimiento | |
| Tamaño de la hoja (máx.) | 745x1,060mm |
| Presión de corte (máx.) | 2.6MN/260t |
| Velocidad de la máquina (máx.) | 7,000hojas/h |
| Altura de la pila (incl. palé) | |
| Altura de la pila de alimentación (máx.) | 1.650mm |
| Altura de la pila de salida (máx.) | 1,30mm |
| Dimensiones | 12,250mm(L)x6,160mm(An)X2,760mm(Al) |
| Fuente de alimentación | >0.55~0.7Mpa,0.8m3/min |
Características del producto
Estación de alimentación
- Transmisión por correa síncrona sin mantenimiento
- Ajuste centralizado de rodillos y cepillos
- Alimentación principal/auxiliar mediante servomotores
- Regulación automática de pilas laterales
- Regulación automática del alimentador
- Detección ultrasónica de doble hoja
- MasterSet
- Alimentador maestro (opcional, compatible con Feeder Logistic/sistema logístico del alimentador)
Estación de corte
- 4 zonas de calentamiento en la Unidad I y troquelado en la Unidad II
- Gofrado y troquelado en un solo proceso de producción
- Sistema de registro
- Ajuste automático de la presión de corte mediante servomotor
- Dispositivo de bloqueo neumático para la platina de troquelado y la placa de corte
- Barra de agarre de segunda generación y curva de accionamiento optimizada
- Placa de soporte inferior combinada
- Fuerza para abrir la pinza cuando el papel no alcanza la posición correcta
Estación de pelado
- Sistema de registro
- Sistema de bloqueo rápido integrado para todas las herramientas (superior, media e inferior)
- Ajuste de herramientas con indicadores de posición
- Desmontaje neumático del canal superior
- Dispositivo de posicionamiento de la barra de agarre
Estación de expulsión (blanking)
- Sistemas de bloqueo rápido integrados para todas las herramientas
- Ajuste de herramientas con indicadores de posición
- Funcionamiento continuo
- Insertador de hojas de sujeción
- Sistema de registro
- Palet europeo de 1200x800mm
Extracción de la hoja de prueba
- Control de calidad durante la producción
- No es necesario detener el proceso de producción
- El cepillo amortiguador está accionado por servomotor
Sistema de control
- Sistema de control Siemens
- Pantalla táctil a color Siemens
- Funcionamiento intuitivo
- Certificación GS
