Máquina troqueladora (pinza giratoria)
Solicite un presupuesto
Promatrix 106CS
Ver vídeo
La máquina troqueladora Promatrix 106CS es una troqueladora de nueva generación con sistema de apertura de pinza giratoria, diseñada para ofrecer alta eficiencia y precisión en el proceso de troquelado. Con una velocidad de hasta 8000 hojas por hora, proporciona un rendimiento productivo elevado y estable.
La máquina de troquelado es apta para procesar papel y cartón con gramajes de 90 a 2000g/m², así como cartón corrugado de hasta 4mm de espesor, lo que la convierte en una solución versátil para diferentes aplicaciones en la industria de impresión y packaging. Gracias a su alta precisión y fiabilidad, la máquina troqueladora Promatrix 106CS garantiza una producción eficiente y resultados de corte de excelente calidad.
Parámetros técnicos
| Material adecuado | |
| Papel (mín.) | 90g/m² |
| Cartón (máx.) | 2,000 g/m² |
| Cartón corrugado (máx.) | 4 mm |
| Datos de rendimiento | |
| Tamaño de la hoja (máx.) | 760x 1,060 mm |
| Tamaño de la hoja (mín.) | 300 X 350 mm |
| Presión de corte (máx.) | 2.6 MN / 260 t |
| Velocidad de la máquina (máx.) | 8,000 hojas/h |
| Alturas de pila (incl. palé) | |
| Altura máxima de la pila de alimentación | |
| - sin parar | 1 ,500mm |
| - en funcionamiento continuo | 1 ,200mm |
| Altura máxima de la pila de entrega | 1 ,400 mm |
Características del producto
Alimentador continuo
- Cabezal de succión para papel, cartón y cartón corgado
- Cabezal de succión con función de posicionamiento rápido
- Plataforma de apilamiento con ajuste lateral motorizado
- Detección mecánica de doble hoja

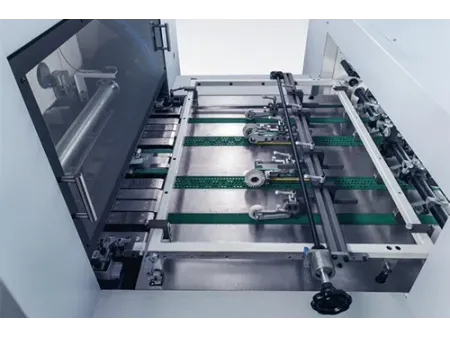

Mesa de alimentación
- Sistema de registro
- Sistema de empuje/tracción lateral en ambos lados
- Mesa con cinta de succión
- Sistema de ajuste central para rodillos y cepillos
- Cuatro sistemas de colocación frontal con monitorización óptica activa
- Apertura con pinza para hojas desalineadas
- Detector ultrasónico de doble hoja
Estación de corte
- Sistema de registro
- Ajuste motorizado de la presión de corte
- Dispositivo de bloqueo neumático para el troquelador y la placa de corte
- Ajuste fino de la placa de corte
- Amortiguación neumática para facilitar el manejo de la placa de corte
- Bloqueo rápido del troquelador
- Cambiador de troqueles (opcional)
Estación de pelado
- Sistema de registro
- Sistemas de bloqueo rápido integrados para todas las herramientas (superior, central e inferior)
- Ajuste preciso de las herramientas con indicadores de posición
- Extracción de la hoja de prueba
- Monitorización electrónica de la hoja
- Mesa de pre-preparación (opcional)
Ingeniería de sistemas
- Pantalla táctil para el manejo de la máquina
- Paneles de control locales
- Conformidad CE
- Certificado GS

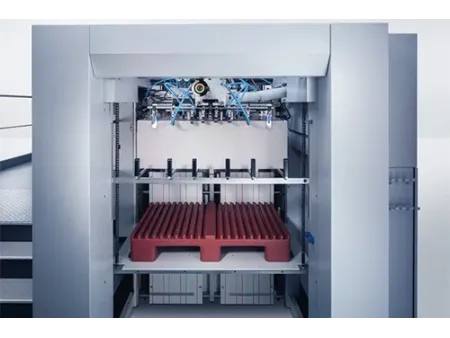

Entrega
- Alfombra enrollable continua
- Solapa neumática para retirar la hoja de prueba
- Ajuste del tamaño de la hoja con indicadores de posición
- Cepillo de freno de hoja con ajuste motorizado de la fuerza de frenado
- Insertador de cinta (opcional)
- Sistema de extracción de bordes con pinza (opcional)
