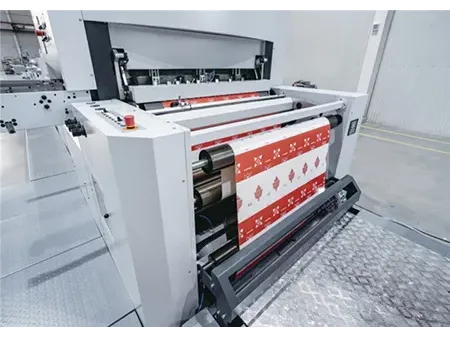

Máquina troqueladora (gran volumen)
Solicite un presupuesto
MK 1300CSB W
Ver vídeo
Basada en la experiencia y tecnología avanzada de Masterwork en troquelado plano y sistemas de alimentación continua, la máquina troqueladora MK 1300CSB W es una troqueladora de platina con alimentación continua de nueva generación. Este equipo de troquelado ha sido desarrollado para responder a las exigencias de producción de alto volumen en el sector de la impresión flexográfica.
Gracias a su diseño robusto y eficiente, la troqueladora MK 1300CSB W ofrece un proceso de troquelado preciso, estable y de alta productividad, convirtiéndose en una solución ideal para líneas de producción que requieren gran rendimiento y continuidad operativa.
Parámetros técnicos
| Tamaño de banda | 180-500 g/m² |
| Ancho de banda | 600-1300 mm |
| Longitud del papel | 450-945 mm |
| Ruta máxima de la banda | 1600 mm |
| Velocidad máxima de línea | 90 m/min |
| Frecuencia máxima del host | ≤9000 hojas/h |
| Ancho máximo de troquelado | 1300 mmx945 mm |
| Ancho mínimo de troquelado | 600 mm*450 mm |
| Precisión de sobreimpresión repetida | ≤±0.2 mm |
| Presión máxima de trabajo | 250 ton |
Características del producto

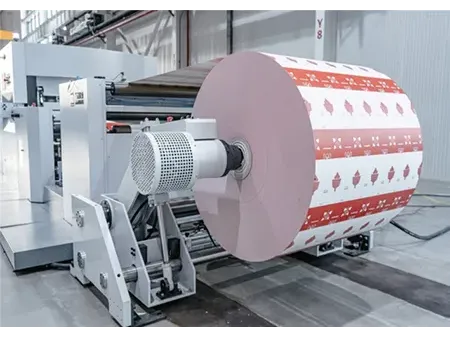

Unidad desenrolladora
- Función de preposicionamiento láser al cambiar de rollo
- Control del sistema hidráulico para el cambio de bobina
- Diámetro máximo de desenrollado: 1600mm
- Plataforma de empalme de papel para facilitar el cambio de rollo
- El mandril de desenrollado utiliza un sistema de apriete
- Detección y cálculo automáticos del diámetro del rollo, con alarma en caso de sobreuso del rollo de papel
Unidad de alimentación de papel
- Posicionamiento del papel en el sistema electrónico de alimentación frontal
- La alimentación frontal electrónica se detecta mediante un sensor de detección de código de tres colores
- Sistema de corrección de desviación de alta gama importado, que permite alternar entre corrección de línea y corrección de borde
- Adopta un mecanismo de entrada para accionar la alimentación de papel, lo que permite una corrección dinámica y garantiza la precisión de la alimentación
- Se ha adoptado un servomotor en el brazo oscilante de alimentación de papel, y el cilindro es accionado por aire para realizar la entrega de prueba intermitente dentro de la unidad de moldeo
- Equipado con mecanismo de plegado y aplanado de papel
- Equipado con detección de tonelaje, dispositivo de alarma de sobrepresión, etc.
Unidad principal de troquelado
- Diseño optimizado de la plataforma móvil y del dispositivo de ajuste de presión
- Mecanismo de regulación de presión eléctrico
- Mecanismo de bloqueo neumático del carro
- Mecanismo de ajuste fino síncrono para la placa inferior del bastidor del carro
Unidad de transferencia de papel
- Separación de bobinas troqueladas en hojas individuales
- El empuje del papel y el posicionamiento de la cinta son rápidos, y los rodillos de eliminación de residuos son accionados por motores.
- El ángulo de empuje se ajusta automáticamente, lo que simplifica y facilita el funcionamiento.
- La cinta transportadora de la mesa de transporte de papel sigue las reglas de configuración de la cinta síncrona, y el papel separado se preposiciona.
Unidad de pelado
- El dispositivo de pelado de rodillos solo requiere la instalación de la aguja de limpieza en el rodillo, lo que facilita y simplifica su instalación. No requiere la placa de limpieza y ahorra en costos de limpieza de placas.
- La dirección de alimentación del papel, tanto vertical como horizontal, es ajustable.
- Incluye una cinta transportadora para los bordes de desecho, que los transporta fuera de la máquina (la recolección de residuos o los conductos de ventilación se determinan según las instalaciones de la fábrica del cliente).
Unidad de separación
- Dispositivo de separación independiente de las cintas superior e inferior
- Dispositivo de elevación neumática para la separación de la cinta de prensado superior
- El ángulo general del dispositivo de prensado de las cintas superior e inferior se ajusta para regular la altura de la salida de papel, adaptándose así a la recogida de diferentes productos.
Unidad de entrega
- Dispositivo de medición de escamas
- Dispositivo de apilamiento automático (opcional, incluye las siguientes funciones)
- Dispositivo de separación y conteo automático
- Dispositivo de desplazamiento neumático
- Elevación y salida automáticas de pilas de papel terminadas
Herramienta de desbarbado/pelado
- Equipada con punzón para la extracción de la aguja de pelado del tambor inferior de limpieza
HMI
- Pantalla táctil de alta definición y sistema de control intuitivo.
- La interfaz gráfica de control, fácil de usar, hace que el manejo de la máquina sea más intuitivo, cómodo y flexible.
Sistema de control Siemens
- Sistema de control de acoplamiento de bombas múltiples con derechos de propiedad intelectual independientes
- Múltiples mecanismos controlados por motores independientes
- Programa de control de posicionamiento de marcas de color patentado
- Equipado con controlador de movimiento importado
