Máquina troqueladora (gran formato)
Solicite un presupuesto
MK Ecocut 170CS
Ver vídeo
La máquina troqueladora MK Ecocut 170CS es una troqueladora plana para cartón corrugado con sistema de despojo, desarrollada y fabricada por Masterwork para aplicaciones de gran formato en la industria del packaging. Está diseñada para procesar una amplia variedad de materiales, incluyendo cartón corrugado y cartón laminado litográfico, con espesores de 1 a 8.5mm.
Esta máquina troqueladora responde a las exigencias de troquelado de gran formato y producción de múltiples piezas, ofreciendo un rendimiento eficiente y resultados precisos. Gracias a su diseño robusto y tecnología avanzada, la troqueladora MK Ecocut 170CS proporciona alta productividad, gran fiabilidad y excelente calidad de troquelado, aportando nuevas soluciones para el procesamiento de cartón corrugado en el mercado del packaging.
Precisión excepcional- Posicionamiento del papel extremadamente preciso y transporte ágil de las hojas.
- Troquelado y desprendimiento perfectos; precisos y eficientes a la vez.
- Hasta 6000 hojas por hora.
- La máquina está equipada con una placa de corte y una placa de desprendimiento con sistema de posicionamiento central y sistema de bloqueo rápido para reducir el tiempo de cambio de trabajo y de preparación, aumentando así la productividad.
- Larga duración y alta calidad.
- Cumple con los requisitos de troquelado de gran formato para cartón corrugado y cartón laminado litográfico con múltiples piezas.
- Ideal para tiradas largas y cortas.
Parámetros técnicos
| Tamaño máximo de hoja | 1700mmX1260mm |
| Tamaño mínimo de hoja | 650mmX450mm |
| Tamaño máximo de troquelado | 1700mmX1245mm |
| Especificación de la hoja | 1-8.5 mm (Cartón corrugado E, B, C, A y AB) |
| Margen de la pinza | 12-18mm (cuando la primera línea de corte es de 20mm estándar) |
| Presión máxima | 400T |
| Velocidad máxima | 6000hojas/h |
| Altura máxima de la pila de alimentación | 400mm (alimentación por succión inferior) |
| Altura máxima de la pila de entrega | 1450mm (incl. palé) / 180mm (cinta con contador) |
*La velocidad y la precisión de la máquina variarán según los diferentes tipos de modelos.
Características del producto

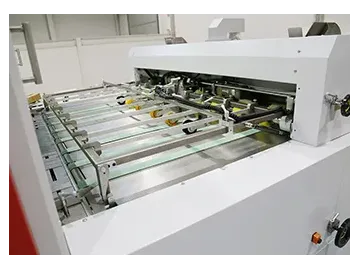

Unidad de alimentación
- La nueva generación de dispositivos de alimentación por borde frontal combina la tecnología de alimentación por borde frontal de las máquinas de impresión de alta velocidad y las máquinas troqueladoras, lo que resulta en una alta precisión de alimentación y una gran fuerza de succión.
- El dispositivo de alimentación auxiliar facilita la alimentación estable de las hojas.
- El servomotor de alto par controla la hoja en su posición para reducir la velocidad y asegurar que esté plana al llegar al tope frontal.
- El cartón corrugado tiene un tope frontal más amplio para garantizar un posicionamiento preciso.
- Dispositivo neumático de alineación lateral: el soporte frontal se puede ajustar eléctricamente en altura.
- Equipado con un set de topes de posicionamiento lateral a la izquierda y a la derecha.

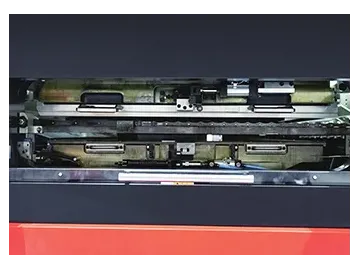

Unidad de troquelado
- Ajuste de presión: presión máxima de troquelado 400 T
- Sistema de detección de funcionamiento en vacío y caída de láminas
- El bastidor y la placa inferior cuentan con dispositivos de bloqueo neumático para facilitar su manejo.
- Posicionamiento central de la placa de troquelado
- La placa inferior está equipada con un dispositivo de sujeción para un empuje y tracción más suaves.
Unidad de pelado
- El bastidor de pelado superior se eleva eléctricamente para facilitar su uso.
- Los bastidores de pelado superior y central están centrados, lo que permite un cambio de placa rápido..
Unidad de entrega
- Configuración estándar del dispositivo de extracción de bordes de la pinza y del dispositivo de entrega de bordes de desecho.
- Dispositivo de alineación de papel para la parte frontal, posterior y lateral de la pila de salida.
- El dispositivo de entrega auxiliar eléctrico permite entregar hojas sin detener la máquina.
- Existen dos soluciones de entrega: entrega en pila alta (con logística automatizada opcional) y entrega mediante cinta transportadora.
Sistema de lubricación
- Las principales piezas móviles de la máquina se lubrican mediante un sistema de lubricación automática centralizado, lo que reduce eficazmente el tiempo de mantenimiento y prolonga la vida útil del dispositivo.
Sistema de control
- Sistema de control B&R para toda la máquina.
- Los componentes de control eléctrico tienen un diseño modular para facilitar el mantenimiento.
- El diseño del control eléctrico de la máquina cumple con las normas nacionales de seguridad. Además, está optimizado para el control lógico y cuenta con una interfaz de mantenimiento remoto.
