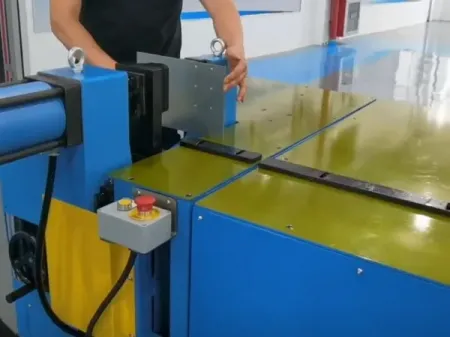

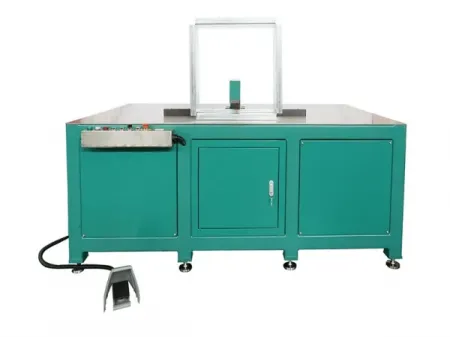

Banco para clinchado (clinchado de refuerzo del amortiguador de HVAC)
El banco de trabajo para el clinchado de rigidizadores de amortiguadores es un sistema especializado diseñado para la unión precisa de nervaduras de refuerzo a los cuerpos de los amortiguadores, incluyendo marcos y paneles exteriores. Su función principal es mejorar la rigidez estructural general de la válvula de aire mediante un clinchado estable, evitando la deformación causada por el flujo de aire a alta velocidad, las tensiones de instalación o el transporte.
Conjunto de herramientas de clinchado
Esta unidad central consta de alicates de clinchado, un intensificador de fuerza y matrices especializadas. El intensificador proporciona la fuerza necesaria a los alicates, mientras que las matrices están diseñadas a medida según la geometría del rigidizador y los puntos de contacto requeridos. El conjunto permite el clinchado simultáneo de un punto y de dos puntos, adaptándose a rigidizadores de formas tanto lineales como irregulares.
Sistema de potencia y control
Impulsada por un sistema hidráulico o un cilindro neumohidráulico, la plataforma proporciona la fuerza necesaria para trabajar con chapas de diversos espesores. El sistema de control eléctrico gestiona las secuencias de arranque/parada, los ajustes de presión y el posicionamiento de la mesa de trabajo. Algunos modelos incorporan pantallas de parámetros integradas para la monitorización en tiempo real del estado de fabricación.
Mecanismo de ajuste de altura
Este mecanismo, compuesto por cilindros elevadores y columnas guía, permite ajustar con precisión la altura de las pinzas de sujeción. Esto garantiza la compatibilidad con amortiguadores de diferentes alturas y asegura una distribución uniforme de la fuerza durante el proceso de montaje.
