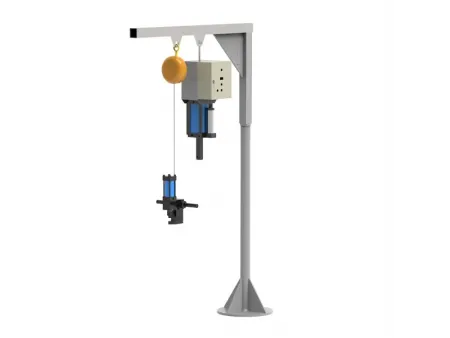

Unidad de clinchado manual, marco en C
Solicite un presupuesto
La unidad de clinchado manual es una herramienta semiautomática que utiliza tecnología de clinchado sin remaches por extrusión en frío. Al aplicar alta presión a dos o más capas de láminas metálicas mediante matrices en forma de pinza, induce la deformación plástica y el entrelazamiento de las láminas, formando una robusta estructura de conexión puntual.
Se utiliza ampliamente en la unión de componentes metálicos como compuertas de aire, chapa metálica, automóviles, electrodomésticos y equipos de climatización. Es especialmente adecuada para el clinchado rápido de materiales como chapas delgadas de acero (normalmente de 0.8 a 3.0mm), chapas de acero inoxidable y chapas de aluminio.

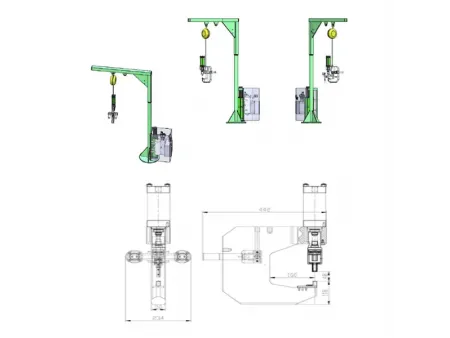

Dimensiones
| Modelo | Max. Capacidad | A | D | H | ||
| kN | T | |||||
| CRH03 | 45 | 45 | 4.5 | 28.5 | 40 | 27 |
| 45 | 45 | 4.5 | 35 | 60 | 27 | |
| 75 | 75 | 7.5 | 118 | 110 | 45 | |
| 75 | 75 | 75.5 | 118 | 160 | 45 | |
Configuración del sistema
- Cilindro neumohidráulico con cilindro de trabajo independiente
- Cuerpo de pinza
- Intensificador
- Soporte en voladizo equilibrador (personalizable según las condiciones de trabajo)
Ventajas clave
- Alta calidad de conexión y gran estabilidad estructural: La unión entrelazada formada tras el clinchado ofrece una alta resistencia a la tracción y al corte. La unión distribuye la tensión de manera uniforme, resiste el aflojamiento o el desprendimiento y proporciona una resistencia superior a la vibración y la fatiga en comparación con los remaches tradicionales.
- El proceso de extrusión en frío no daña los recubrimientos superficiales (como chapas galvanizadas o con recubrimiento de color) ni las capas de pintura. Evita la deformación y la oxidación del material causadas por la soldadura a alta temperatura, lo que garantiza la integridad estética y la resistencia a la corrosión de la pieza, aspectos cruciales para productos que requieren sellado y protección contra la oxidación, como compuertas de aire y electrodomésticos.
- Funcionamiento práctico y amplia adaptabilidad: La unidad es compacta y se combina con una plataforma de suspensión para facilitar su uso. Diseñada para la producción en masa, el accionamiento neumático elimina las limitaciones de la duración de la batería y garantiza un rendimiento constante durante largas jornadas laborales. Su pequeño tamaño y peso ligero permiten su uso manual sin restricciones de espacio, lo que la hace adecuada tanto para líneas de producción en masa como para mantenimiento in situ o trabajos en altura (como el remachado posterior a la instalación de grandes compuertas de aire).
- Compatible con diversos materiales metálicos (laminado en frío, galvanizado, acero inoxidable, aluminio, etc.) y espesores de chapa (0-0.8-3.0mm). El simple cambio de matrices permite adaptar la herramienta a diferentes especificaciones de clinchado, lo que la hace ideal para refuerzos de amortiguadores, empalmes de chapa metálica, carcasas de electrodomésticos y otros usos en múltiples escenarios.
