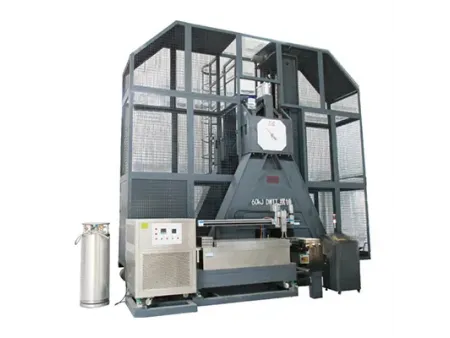

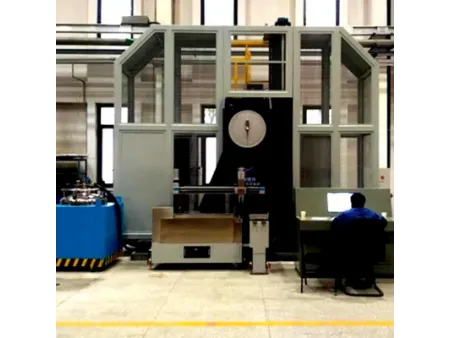

Máquina de ensayo de impacto pendular para metales, ensayo de desgarro por caída de peso (DWTT)
Solicite un presupuesto
Solicite una cotización
Serie PIT-E (20kJ-100kJ)
Esta máquina de ensayo de impacto pendular está diseñada específicamente para ensayos de desgarro por caída de peso (DWTT) de aceros ferríticos, aceros para tuberías y otros materiales metálicos. Esta prueba evalúa la resistencia al impacto de un material midiendo la energía de impacto DWTT bajo carga dinámica. También permite observar la apariencia de la fractura dentro del rango de temperatura de transición de dúctil a frágil. El equipo se utiliza ampliamente en el desarrollo de aceros para tuberías de pared gruesa de alta calidad y aceros ferríticos.
Estándares
ASTM E436, GB/T 8363, API RP 5L3
Características
- Base y marco de alta resistencia
Una base reforzada y un marco de alta rigidez garantizan una estabilidad dimensional a largo plazo y una medición precisa de la energía al tiempo que amortiguan eficazmente la vibración residual después de cada impacto. - 3 niveles de energía de impacto
Se pueden lograr múltiples niveles de energía seleccionables sin cambiar el péndulo, lo que ofrece mayor comodidad y mejora la eficiencia de la prueba. - Operación totalmente automatizada
Esta configuración de máquina de ensayo de impacto admite la alimentación automática de muestras, la ejecución del impacto, la elevación del péndulo y la extracción de muestras, lo que permite un flujo de trabajo totalmente automatizado. - Sistema de péndulo de precisión
Un servomotor proporciona un par constante para una elevación del péndulo precisa y repetible. El accionamiento cicloidal acciona directamente el embrague, lo que proporciona una estructura compacta con una alta relación de reducción, una gran capacidad de sobrecarga y un mantenimiento mínimo. - Recogida automática de muestras
Después de la prueba, las muestras se transfieren automáticamente fuera del recinto protector para una recuperación segura y eficiente, lo que aumenta significativamente el rendimiento en entornos de pruebas de gran volumen. - Protección de seguridad completa
Una protección de seguridad completamente cerrada impide que los residuos de la muestra se escapen durante el impacto. El enclavamiento de la puerta integrado y la protección del interruptor de límite garantizan el funcionamiento solo cuando se cumplen todas las condiciones de seguridad. - Plataforma de control basada en Siemens
Un PLC Siemens S7-200 proporciona una lógica de control confiable, un alto grado de automatización, menor carga de trabajo del operador y mejor productividad y seguridad operativa.
Especificaciones
| Modelo | | | |
| Máxima energía de impacto | 20000J, 30000J, 40000J | 100000J | |
| Ángulo de impacto | 81.6°, 106.3°, 135° | 135°-63° | |
| Distancia del eje de apoyo al centro de percusión | 2000mm | 2400mm | |
| Velocidad de impacto | 5.788m/s, 7.088m/s, 8.183m/s | 5.07-8.96m/s | |
| Alcance de soporte | 254±0.8mm | ||
| Radio de curvatura de los soportes | 14.3±0.5mm | ||
| Ángulo de conicidad de los soportes | 11° | ||
| Radio del borde de impacto | 25.4±0.4mm | ||
| Grosor de la punta de impacto | 50.8±0.8mm | ||
| Dimensión de la muestra | 305 x 76.2 x (3-40) mm | ||
| Peso | 40000kg | ||
| Suministro eléctrico | AC 380V±10%, 50Hz, trifásica, 5 líneas | ||
