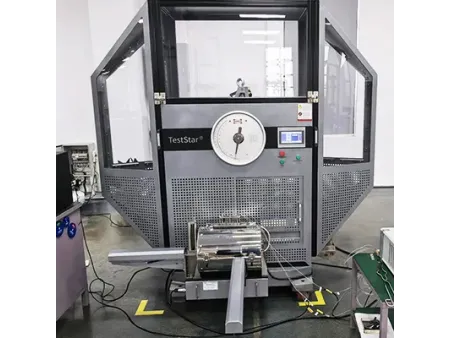

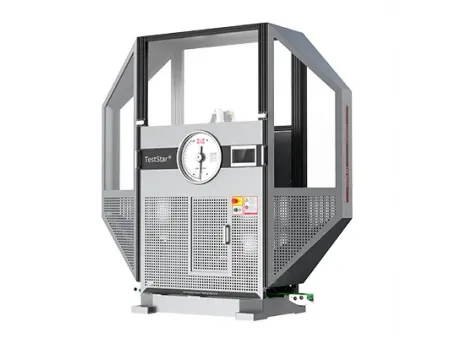

Máquina de ensayo de impacto pendular para metales, prueba de impacto Charpy
La máquina de ensayo de impacto pendular está diseñada para evaluar la resistencia al impacto de materiales metálicos en condiciones de carga dinámica.
ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, GOST 9454
Prueba de impacto Charpy
Freno electromagnético para máxima seguridad
Un freno electromagnético de alta respuesta detiene el péndulo inmediatamente durante interrupciones de energía o situaciones de emergencia, lo que mejora enormemente la seguridad operativa durante las pruebas.
Ángulo de impacto ajustable
El brazo de impacto se puede ajustar en cualquier ángulo entre 30° y 150°, lo que ofrece una amplia flexibilidad para cumplir con diversos estándares de prueba y requisitos de investigación.
El protector de seguridad de aluminio separado y completamente cerrado
Fácil de desmontar para mantenimiento, mientras que la ventana de vidrio proporciona una clara visibilidad del proceso de prueba. Una capa inferior de malla metálica evita la expulsión de fragmentos de la muestra fracturada, garantizando así la máxima protección para el operador.
Alineación rápida de muestras
Un mecanismo de centrado neumático permite un posicionamiento rápido y preciso de la muestra, lo que es especialmente valioso en aplicaciones de baja temperatura donde minimizar la pérdida de calor es crucial.
Un pasador de seguridad puede bloquear el péndulo de forma segura durante el mantenimiento, proporcionando un alto nivel de protección y garantizando operaciones de servicio seguras.
Operación de control de software (opcional)
Con el paquete de control opcional basado en PC, el operador solo necesita cargar la muestra, mientras que todas las funciones restantes se manejan automáticamente a través de comandos de software.
Paquete de impacto instrumentado (opcional)
Admite adquisición de fuerza y velocidad en tiempo real, generando automáticamente curvas de impacto completas para análisis avanzado.
Operación totalmente automatizada (opcional)
La combinación del sistema de alimentación automatizada de muestras con el paquete de software permite que la máquina de prueba de impacto funcione en un flujo de trabajo totalmente automatizado.
Sistema de baja temperatura (opcional)
El acondicionamiento a -180°C facilita la prueba Charpy de materiales que requieren una evaluación de tenacidad a baja temperatura.
| Modelo | TSP752D2 | ||
| Máxima energía | 750J | ||
| Péndulo opcional | 300J, 450J, 600J, 750J | ||
| Ángulo de impacto | 30°~150° ±1° ajustable | ||
| Resolución de medición de ángulo | 0.025° | ||
| Distancia del eje de apoyo al centro de percusión | 750mm | ||
| Velocidad de impacto | 5.24m/s | ||
| Energía absorbida bajo oscilación libre | ≤0.4% | ||
| Soporte | Alcance de soporte | 40mm | |
| Radio de curvatura de los soportes | 1mm | ||
| Ángulo de conicidad de los soportes | 11°±1° | ||
| Punta de impacto | Radio del borde de impacto | 2mm | |
| Ángulo de la punta de impacto | 30° | ||
| Grosor del percutor | 16mm | ||
| Dimensión de la muestra | 55x10x10mm 55x10x7.5mm 55x10x5mm | ||
| Peso | 1400kg | ||
| Dimensiones (A x B x C) Incluye protector | 2150x2150x860 | ||
| Requisitos de energía | 1kW (AC 380V±10%, 50Hz, trifásica, 5 líneas) | ||
| Momento del péndulo | 300J | 160.7695 Nm | |
| 450J | 241.1543 Nm | ||
| 600J | 321.5392 Nm | ||
| 750J | 401.9240 Nm | ||
- Bastidor
- Pendulo
- Recolección de muestras y cribado de residuos
- Soporte de muestra y yunque
- Indicador de cuadrante
- Software de pruebas profesional
- Pantalla táctil de vista amplia
