Máquina de estampado en caliente (doble disposición)
Easyfoil 130FC
La máquina de estampado en caliente Easyfoil 130FC es una avanzada máquina de estampado en caliente desarrollada por Masterwork, especialmente diseñada para aplicaciones de doble diseño en envases de leche y empaques alimentarios de alta gama. Su tecnología permite crear acabados decorativos de gran impacto, ideales para cajas plegables premium y empaques de regalo.
Cuando se combina con la troqueladora Ecocut 130CS con función de pelado (stripping), forma una solución completa de postimpresión para la producción de empaques plegables de alta calidad.
La máquina de estampación en caliente Easyfoil 130FC ofrece una velocidad de estampado de hasta 6000 hojas por hora y admite formatos de papel de hasta 1300mm, con una presión máxima de 300t, lo que garantiza un estampado preciso y uniforme incluso en aplicaciones exigentes. Es compatible con materiales de 90g/m² a 2000g/m², lo que proporciona una gran versatilidad y permite mejorar la eficiencia de producción mientras se reducen los costos operativos.
Además, el equipo incorpora el nuevo sistema de control de estampado en caliente MP2020, que incluye ajuste continuo de presión para un control más preciso del proceso. Su interfaz de operación intuitiva facilita la configuración y supervisión de los parámetros de trabajo, aumentando la eficiencia y permitiendo una mejor integración con los sistemas modernos de gestión de producción.
| Tamaño máximo de hoja | 1300 x 960mm |
| Tamaño mínimo de hoja | 550mmx450mm |
| Tamaño máximo de troquelado | 1300 x 945mm |
| Tamaño máximo de estampado en caliente | 1300 x 940mm (dirección de funcionamiento de la máquina) |
| Margen de la pinza | 9~17mm |
| Paper | Cartón: 0.1-2mm (90-2000 gsm) Corrugado: Máx.4.0mm, planitud <20mm/m² |
| Presión máxima de funcionamiento | 300T |
| Precisión de troquelado | ≦±0.10mm (troquelado y estampado en caliente); ≦±0.20mm(Estampado holográfico opcional) |
| Velocidad máxima de trabajo | 6000hojas/h (Estampado en caliente holográfico opcional: 5500hojas/h) |
| Altura máxima de la pila de alimentación | 1,300 mm(Incluyendo palé de madera) |
| Altura máxima de la pila de entrega | 1,100mm(Incluyendo palé de madera) |
| Zona de calefacción eléctrica | 20 zonas (Ajustable individualmente de 40 a 180℃) |
| Diámetro máximo del rollo de lámina | Dirección de la máquina / Dirección longitudinal: 250mm Dirección transversal: 200mm |
| Ancho del foil de aluminio | 20~1300mm |
| Potencia del motor principal | 15KW |
| Peso total | 25T |
| Dimensiones generales (largo x ancho x alto) | 7481mm x 5124mm (incluida la plataforma de operaciones) x 2480mm |
| Requisitos de la fuente de aire | Presión 0.6~0.7 MPa, caudal ≥0.8 m³/h |

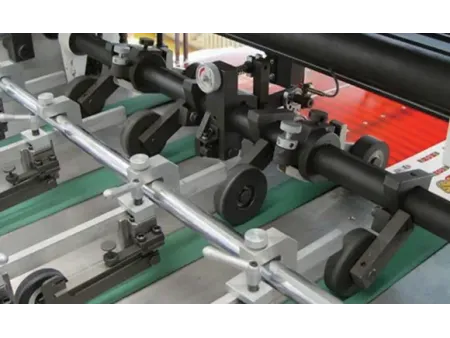

- Sistema de colocación lateral de doble función, fácil de cambiar entre ambas posiciones.
- Equipado con un mecanismo de desaceleración, el papel llega a la posición frontal con mayor suavidad.
- Embrague de alta velocidad que permite el funcionamiento independiente de la unidad principal, lo que facilita el muestreo y el ajuste de las placas, reduciendo el tiempo de ajuste.
- Transmisión por correa síncrona sin mantenimiento para mayor estabilidad.
- Detección ultrasónica de doble hoja (opcional).
- Ajuste lateral manual de la pila de papel, operación sencilla y práctica.
- Bomba de vacío Becker.
- Sistema informático de control de láminas
- Sistema de alimentación longitudinal de láminas de tres ejes
- Sistema de alimentación horizontal de láminas de un eje
- Dispositivo de recogida de láminas residuales con rodillo de cepillo externo
- Sistema de control de estampado en caliente holográfico (opcional)
- Opcional: 6 ejes longitudinales y 2 transversales
- Diámetro máximo de la lámina: 250mm
- Alimentación transversal de la lámina, más estable.
- Recogida de la lámina de desecho en operación OS más conveniente.
- Placa base combinada con función de ajuste fino
- Biela extendida para aumentar el tiempo de retención de presión
- Dispositivo de bloqueo neumático bidireccional para la placa base y el carro
- Cadena principal de alta calidad, mecanismo patentado de compensación de la tensión frontal, mejora la precisión de la máquina
- 20 zonas de control de temperatura independientes, con una diferencia de temperatura de ≤ 5°
- Caja intermitente de alta calidad
- Mecanismo de regulación automática de presión servoaccionado
- Dispositivo mecánico bidireccional de alineación de papel
- Dispositivo neumático de muestreo
- El nuevo sistema de control de estampado en caliente permite el ajuste continuo de la presión y cuenta con una interfaz de usuario más intuitiva.
- Incorpora un módulo de seguridad de circuito de alta gama que alcanza el nivel 4 de protección.
- PLC Mitsubishi: mayor velocidad de cálculo y ejecución, estabilidad y fiabilidad.
- Diseño modular para facilitar el mantenimiento (control y protección de seguridad).
