Máquina de estampado en caliente (6000 hojahojas/h)
Solicite un presupuesto
Duopress 106FCSB
Ver vídeo
La máquina de estampado en caliente Duopress 106FCSB integra en un solo equipo los procesos de estampado en caliente y troquelado, gracias a una tecnología innovadora y patentada a nivel mundial. En una sola pasada permite realizar estampado, repujado, troquelado, desbarbado y expulsión de piezas, optimizando el flujo de producción.
Esta integración de procesos reduce significativamente los tiempos de fabricación, mejora la eficiencia operativa y garantiza una alta precisión en el acabado de cajas y empaques de cartón. Como resultado, los fabricantes pueden obtener mayor productividad, menor costo de producción y una calidad constante en cada trabajo.
Parámetros técnicos
| Materiales procesables - Duopress 106 FCS/FCSB | |
|---|---|
| Papel (mín.) | 90 g/m² |
| Cartón sólido (máx.) | 2,000 g/m² |
| Cartón corrugado (máx.) / con MasterSet | 4.0 mm / 2.0 mm (0.16/0.08 pulgadas) |
| Datos de rendimiento | |
| Formato de hoja (máx.) | 760 x 1,060 mm (29.92 x 41.73 pulgadas) |
| Formato de hoja (mín.) | 350 x 400 mm (13.78 x 15.75 pulgadas) |
| Presión de troquelado (máx.) | 250t |
| Velocidad de la máquina (máx.) | 6,000 hojas por hora |
| Datos de rendimiento estampado en caliente | |
| Velocidad de estampado en caliente (máx.) | 5,000 hojas por hora |
| Temperatura | 40°C - 180°C |
| Número de zonas de calefacción | 20 |
| Ejes de alimentación de láminas (por estación) | 3 longitudinal, 2 transversal |
| Diámetro del carrete de lámina (longitudinal) | 250 mm (9.84 pulgadas) |
| Diámetro del carrete de láminas (transversal) | 200 mm (7.87 pulgadas) |
| Ancho del foil de aluminio | 20 - 1,060 mm (0.79 - 41.73 pulgadas) |
Características del producto
Alimentador continuo
- Cabezal de succión para papel, cartón y cartón corrugado
- Cabezal de succión con función de posicionamiento rápido
- Plataforma de pila con alineación lateral motorizada
- Control mecánico de doble hoja

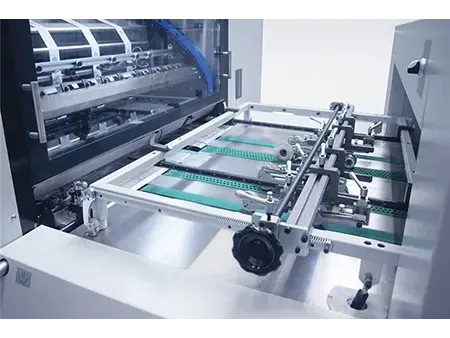

Mesa de alimentación
- Sistema de alineación óptica de hojas MasterSet (opcional)
- Ajuste central de rodillos y cepillos
- Mesa de cinta de succión
- Control ultrasónico de doble hoja
Estampado en caliente
- Guía longitudinal y transversal de la lámina
- Sistema de cepillos para la eliminación de la lámina
- Programa de avance de la lámina para un ahorro óptimo de la misma
- 20 zonas de calentamiento
Estación de pelado (stripping)
- Sistemas de bloqueo rápido integrados para todas las herramientas
- Ajuste fino de la herramienta con indicadores de posición
- Extracción de la hoja de prueba
- Mesa de preparación (opcional)
- Fácil conversión para el manejo de láminas en caliente

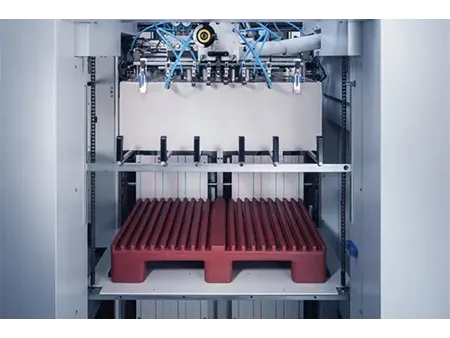

Estación de expulsión (blanking)
- Sistema de bloqueo rápido integrado para la herramienta superior
- Sistema automático de cambio de palets sin paradas
- Insertor de hojas de unión
- Dispositivo de vacío
- Segunda pantalla táctil
- Extracción de hojas de muestra durante la producción
