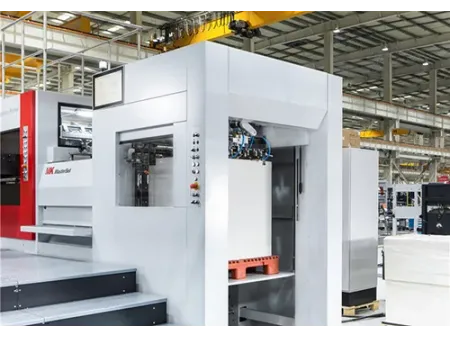

Máquina de estampado en caliente (7000 hojahojas/h)
Solicite un presupuesto
Duopress Power 160FCSB/CSB
Ver vídeo
La máquina de estampado en caliente (o también llamado de estampación en caliente) Duopress Power 160FCSB/CSB, es una versión mejorada de la Duopress 160FCSB/CSB, diseñada para ofrecer mayor rendimiento y eficiencia en aplicaciones de estampado en caliente. Gracias a su estructura más robusta y optimizada, la máquina de estampación en caliente alcanza velocidades de producción de hasta 7000 hojas o láminas por hora, mejorando significativamente la productividad.
Además, incorpora una pinza giratoria con sistema de control IPC, que permite una apertura más precisa y estable, optimizando el manejo de la hoja durante el proceso. Esta mejora no solo aumenta la funcionalidad de la máquina de estampado en caliente, sino que también contribuye a una operación más fiable, mayor precisión en el registro y resultados de estampado de alta calidad.
Parámetros técnicos
| Tamaño máximo de hoja | 1060mm x 760mm |
| Tamaño mínimo de hoja | 400mmx350mm |
| Tamaño máximo de troquelado | 1060mmx 745mm |
| Tamaño máximo de estampado | 1060mmx 740mm |
| Margen de la pinza | 9~17mm |
| Tamaño de la chaveta interior | 1096mmx770mm |
| Especificación de la hoja | Cartón de 90 a 2000g/m² Cartón de 0.1 a 2mm Papel corrugado de menos de 2mm (con MasterSet) |
| Presión máxima de trabajo | 2.6MN |
| Zona de calefacción eléctrica (solo unidad 1) | 20 zonas,40-180°C ajustable |
| Ancho de la lámina | 20-1060mm |
| Sistema de alimentación de láminas de la unidad l | 3 longitudinales (sin transversales) |
| Velocidad máxima de trabajo | 7000hojas/h* |
| Altura máxima de la pila de alimentación | 1650mm (incl. palé) |
| Altura máxima de la pila de entrega | 1300mm (incl. palé, sin entrega empotrada) |
| Requisitos de la fuente de aire: presión | 0.65~0.7Mpa, caudal>1 m3/min |
| *La velocidad y la precisión de la máquina variarán según el tipo de producto. Dependiendo del tipo de producto, la velocidad y la precisión de la máquina varían. | |
Características
Sección de alimentación
- La sección de alimentación de papel está accionada y controlada por un servomotor.
- El soplador lateral motorizado permite un movimiento flexible.
- Corrección automática de la pila de papel.
- El cabezal de alimentación motorizado y ajustable facilita la operación.
- Detector ultrasónico de doble hoja.
- Dispositivo mecánico de detección de doble hoja de tercera generación.
- El bastidor de rodillos de presión de papel se puede ajustar en su totalidad.
- Alimentación principal y auxiliar mediante servomotor.
- MasterSet.
- Compatible con palets estándar europeos de 1200x800mm.
- Alimentador maestro (opcional, compatible con sistema de alimentación).
Sección de estampado de dos unidades
- El nuevo diseño de la máquina principal de estampado en caliente ofrece excelentes resultados.
- Unidad I: 20 zonas de temperatura y rango de 40 a 180°C.
- La novedosa estructura de apertura de la pinza giratoria está diseñada para lograr una operación más estable y satisfacer las necesidades de estampado en caliente y troquelado.
- Nueva estructura de placa de panal ajustable.
- Nueva placa base de resina de bloqueo rápido.
- Sistema de regulación automática de presión servoaccionado.
- Dispositivo de bloqueo neumático bidireccional sin herramientas con un solo clic.
MasterSet
- Sensor de imagen de alta velocidad y precisión
- Múltiples modos de detección, como marcas de color, patrones de impresión y bordes del papel, etc.
- Sistema de servocontrol para un registro de alta precisión
- La transferencia de papel sin contacto evita rayones en el papel
Sección de estampado en caliente de una unidad
- La nueva estructura de soplado y separación mejora el efecto de soplado y separación.
- La ruta optimizada de la lámina facilita la operación.
- Soporte de lámina longitudinal multieje: permite seleccionar láminas largas y un dispositivo de indexación.
- MasterSet
- Sensor de imagen de alta velocidad y precisión
- Múltiples modos de detección, como marca de color, patrón de impresión y borde del papel, etc.
- Sistema de servocontrol para un registro de alta precisión
- La transferencia de papel sin contacto evita rayones en el papel.
Sección de pelado (stripping)
- Sistema de bloqueo rápido de segunda generación para la herramienta de desprendimiento de papel.
- Dispositivo de ajuste fino con pantalla digital.
- Sistema de posicionamiento central de la herramienta de desprendimiento.
- Dispositivo neumático de elevación del bastidor superior de desprendimiento.
- Nuevo dispositivo de posicionamiento de la barra de agarre de desprendimiento.
- La nueva placa de succión de aire proporciona una alimentación de papel más fluida y estable a altas velocidades.
Sección de expulsión (blanking)
- Sistema de bloqueo rápido de herramientas de corte de precisión de segunda generación
- Dispositivo de ajuste fino con pantalla digital
- Sistema de posicionamiento central de las herramientas de corte
- Dispositivo de elevación neumática del marco de corte superior
- Dispositivo automático de inserción y conteo de papel
- Dispositivo automático de entrega continua
- La nueva placa de succión de aire facilita la alimentación del papel a alta velocidad.
Sección de entrega de borde de desperdicio
- Dispositivo de entrega de residuos en el borde
- Dispositivo de muestreo continuo
- Cepillo con servoaccionamiento
Sistema de control
- El sistema de control industrial IPC y la interfaz de interconexión industrial se pueden conectar al sistema Heidelberg Prinect.
- Interfaz hombre-máquina (HMI) táctil a color de gran tamaño (21.5 pulgadas).
- El sistema de videovigilancia admite grabación, reproducción y captura de pantalla.
- El sistema de videovigilancia admite grabación, reproducción y captura de pantalla.
- Interfaz y panel de control sencillos.
- Nueva mesa de muestreo con pantalla grande.
- Nuevo sistema de estampado en caliente MP2020.
- Servicio Masterwork Cloud con certificación GS para diagnóstico, monitorización y mantenimiento remotos.
