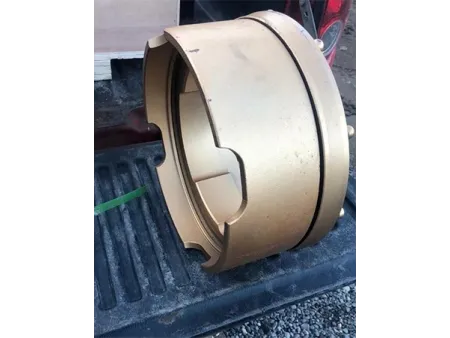

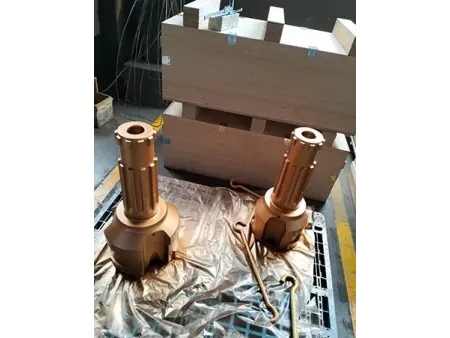

Sistema de perforación con revestimiento concéntrico con brocas anulares

Solicite un presupuesto

Sitio web: http://rockdrilltool-ar.com/concentric-casing-drilling-system-with-ring-bits-1-5-2-1.html

Solicite una cotización

Aplicaciones típicas

Los sistemas de perforación con revestimiento concéntrico se utilizan principalmente en proyectos de anclaje y pilotaje de cimentaciones.

Pilotaje: Gracias al rendimiento de perforación estable y la excelente rectitud del pozo, los sistemas de revestimiento concéntrico no se ven afectados por capas de grava u otras condiciones complejas del suelo, lo que los hace muy adecuados para aplicaciones de pilotaje de cimentaciones.

Anclaje: En las operaciones de anclaje, la perforación suele realizarse en ángulos no verticales y en condiciones geológicas complejas. Dado que los sistemas de revestimiento concéntrico pueden perforar con cualquier inclinación sin verse afectados por las condiciones de la formación, cumplen plenamente con los requisitos prácticos de los proyectos de anclaje.

Cimentación de pilotes

Anclaje

Especificaciones técnicas

Modelo	Diámetro exterior del tubo de revestimiento, mm	Diámetro interior del tubo de revestimiento, mm	Espesor, mm	Diámetro exterior máximo de la broca piloto, mm	Diámetro exterior de la broca anular, mm	Diámetro exterior máximo de la broca común, mm	Vástago del martillo	Peso, kg
Modelo	D	Diámetro interior del tubo de revestimiento, mm	h	H	C	G	Vástago del martillo	Peso, kg
108	108	94	7	92	118	75	3.5''	10.5
114	114	101	6.5	99	126	82	3.5''	14
127	127	108	9.5	106	138	86	3.5''	18
140	140	114	9	120	151	101	4''	21
146	146	126	10	124	156	105	4''	23.5
168	168	148	10	146	184	125	5''	27.5
178	178	158	10	156	192	140	5''	42
194	194	174	10	172	206	148	6''	58
219	219	198	10.5	196	234	170	6''	75
245	245	219.6	12.7	218	260	186	6''	105
273	273	249.6	12.7	245	298	203	8''	122
325	325	299.6	12.7	295	350	255	8'' 10''	135
406	406	380.6	12.7	378	438	340	12''	420
508	508	482.6	12.7	478	538	445	18''	522
560	560	534.6	12.7	521	580	495	18''	608
610	610	631.6	14.2	574	630	514	18''	703
660	660	682.6	14.2	618	680	590	18''	788
722	722	730	14.2	674	731	606	18''	934.5
762	762	781	16	724	782	669	18''	1247
813	813	882	16	769	835	709	24''	1380
914	914	984	16	851	935	818	24''	1657
1016	1016	1180	20	973	1040	913	28''	2100
1220	1220	1510	20	1174	1250	1136	28''	3270
1550	1550			1504	1580	1464	36''	5405

¿En qué condiciones se requiere un sistema de perforación con revestimiento concéntrico y brocas anulares?

Se utiliza comúnmente en proyectos de perforación profunda, como pozos de aguas profundas, pozos petrolíferos, pozos de gas natural, pozos de gas de esquisto y pozos de metano en capas de carbón, donde se requiere una profundidad de perforación significativa.
Ampliamente aplicado en proyectos de pilotaje de cimentaciones a gran escala, donde se requieren pozos de gran diámetro y las herramientas de perforación convencionales son insuficientes.
Se utiliza en condiciones geológicas adversas y complejas, como formaciones intercaladas, cavidades kársticas, pérdida de aire en la formación o capas de arena fluida.

¿Se pueden utilizar sistemas de perforación con revestimiento concéntrico y brocas anulares en todas las formaciones?

En la actualidad, para los proyectos de avance de revestimiento que no se pueden completar utilizando sistemas de revestimiento concéntricos con brocas anulares, generalmente no existen sistemas de perforación de revestimiento alternativos capaces de realizar la tarea con éxito.
