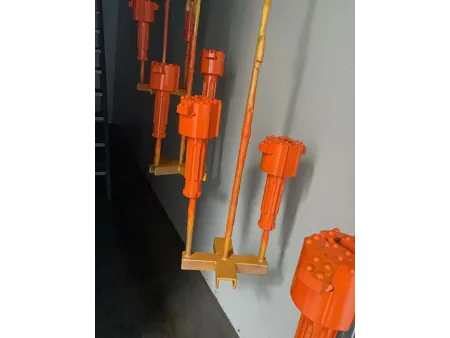

Sistema de perforación con revestimiento concéntrico con bloques

Solicite un presupuesto

Sitio web: http://rockdrilltool-ar.com/concentric-casing-drilling-system-with-blocks-1-5-2-2.html

La superficie trasera de los bloques deslizantes está diseñada con una geometría de guía que proporciona un guiado eficaz durante la extracción y permite una recuperación suave y sencilla.
Los bloques deslizantes están diseñados con un amplio ángulo de inclinación en la dirección de rotación, lo que mejora la estabilidad general de la perforación.
El acoplamiento del tubo de revestimiento está fabricado con un material de mayor calidad que la propia tubería de revestimiento y sometido a un tratamiento térmico, lo que garantiza conexiones fiables y seguras.
La zapata del tubo de revestimiento está tratada térmicamente para prolongar significativamente su vida útil.
Tanto los bloques deslizantes como el sistema de bloqueo están reforzados, lo que proporciona un excelente rendimiento mecánico general.

Solicite una cotización

Aplicaciones típicas

Proyectos de pilotaje de cimentaciones, trabajos de estabilización de taludes y proyectos de perforación.

Estabilización de taludes

Cimentación de pilotes

Especificaciones técnicas

Modelo	Diámetro exterior del tubo de revestimiento, mm	Diámetro interior del tubo de revestimiento, mm	Espesor, mm	Diámetro exterior máximo de la broca piloto, mm	Diámetro exterior de la broca anular, mm	Diámetro exterior máximo de la broca común, mm	Número de bloques	Martillo DTH	Peso, kg
Modelo	D	Diámetro interior del tubo de revestimiento, mm	h	H	C	G	Número de bloques	Martillo DTH	Peso, kg
D	h	H	C	G
T185	219	199	10	196	234	185	3	6''	61
T210	245	225	10	222	260	210	3	8''	88
T240	273	253	10	251	305	240	3	8''	97
T280	325	305	10	302	346	282	3	8'' or 10''	115
T305	355	335	10	332	376	305	3	12''	214
T360	406	382	12	380	432	360	4	12''	254
T412	460	436	12	434	485	412	4	14''	415
T432	480	454.6	12.7	450	505	432	4	14''	415
T454	508	482.6	12.7	479	534	454	4	18''	630
T510	560	534.6	12.7	530	590	510	4	18''	730
T551	610	584.6	12.7	582	639	551	4	18''	895
T600	660	632	14	628	684	600	4	18'' or 24''	946
T645	711	679	16	675	741	645	4	24''	1210
T694	762	730	16	726	800	694	4	24''	1595
T750	813	781	16	776	845	752	6	24''	2436
T850	914	882	16	878	966	850	6	28''	2756
T950	1016	984	16	980	1060	956	6	28''	3076

(Para sistemas utilizados con martillos de menos de 14 pulgadas, comúnmente se seleccionan los martillos de la serie DHD de Atlas Copco. Para sistemas de carcasa de bloque deslizante utilizados con martillos de 14 pulgadas y más, generalmente se recomiendan los martillos de la serie NUMA. Los sistemas de carcasa de bloque deslizante compatibles con otros martillos DTH neumáticos también se pueden personalizar).

¿Por qué elegir un sistema de perforación con revestimiento de bloques deslizantes?

Cuando se requieren diámetros de pozo grandes, las herramientas de perforación convencionales a menudo no pueden cumplir con los requisitos de diseño y operación.
En los proyectos de pilotaje de cimentaciones, las formaciones suelen ser duras y complejas, con cavidades kársticas y dureza de roca variable en diferentes orientaciones.
Para perforaciones de gran diámetro en tales condiciones, los sistemas de revestimiento con bloques deslizantes se convierten en la solución de revestimiento preferida, ofreciendo costos operativos más bajos en comparación con los sistemas de revestimiento concéntrico.

¿Cuáles son las ventajas de los sistemas de perforación con revestimiento de bloques deslizantes?

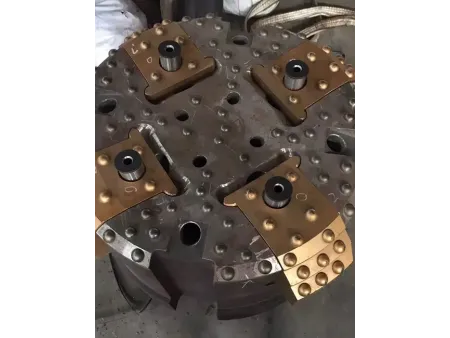

Toda la cara inferior está equipada con insertos de carburo, lo que mejora considerablemente la capacidad de trituración primaria. Los bloques deslizantes extendidos también están completamente equipados con insertos de carburo, lo que garantiza una fragmentación completa de la roca a lo largo de la pared del pozo, lo que resulta en velocidades de penetración relativamente altas.
