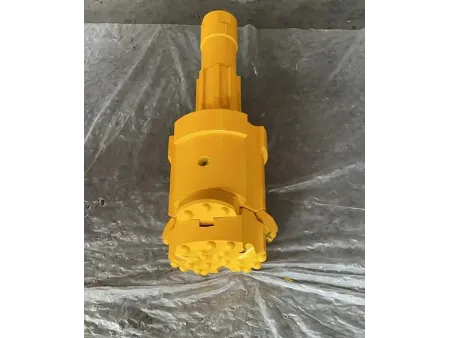

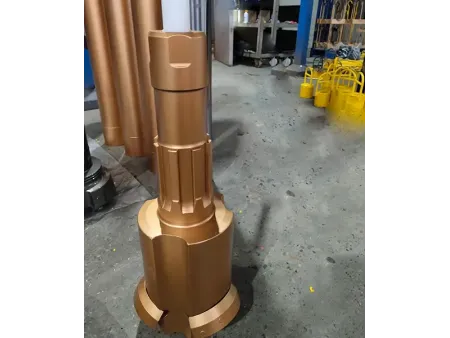

Sistema de perforación con revestimiento concéntrico con mordazas

Solicite un presupuesto

Sitio web: http://rockdrilltool-ar.com/concentric-casing-drilling-system-with-jaws-1-5-2-5.html

El sistema de perforación con revestimiento de tres alas concéntricas es adecuado para formaciones blandas a medianas, como arcilla, arena fluida, grava pequeña y roca altamente meteorizada (f ≤ 3).

Las aplicaciones típicas incluyen perforación de sobrecarga para pozos de agua, cables de anclaje y proyectos similares.

Solicite una cotización

Aplicaciones típicas

Perforación de pozos de agua

Anclaje

Especificaciones técnicas

Modelo	Diámetro exterior del tubo de revestimiento, mm	Diámetro interior del tubo de revestimiento, mm	Espesor, mm	Diámetro máximo del dispositivo guía, mm	Diámetro escariado, mm	Diámetro exterior mínimo de la zapata de revestimiento, mm	Cantidad de bloques	Martillo DTH	Peso, kg
ODEX 85	108	94	7	92	117	86	85	3.5''	10
ODEX 90	114	101	6.5	99	125	91	90	3.5''	12
ODEX 98	127	108	9.5	106	138	99.5	98	3.5''	14
ODEX 115	146	125	10	123.5	155	117	115	4''	25
ODEX 140	168	148	10	146	180	138	136	5''	37
ODEX 140	168	153	7.5	146	185	142.5	141	5''	38
ODEX 145	178	158	10	156	192	148	146	5''	42
ODEX 152	183	163	10	161	196	153	151	5'' 6''	46/50
ODEX 165	194	174	10	172	206	162	160	6“	58
ODEX 165	194	181	6.5	179	206	170	168	6“	62
ODEX 190	219	199	10	196	237	187	185	6“	72
ODEX 190	219	207	6	205	237	192	190	6“	74
ODEX 208	245	225	10	222	263	210	208	8''	106
ODEX 240	273	253	10	251	305	241	239	8''	132
ODEX 240	273	257	8	255	305	241	239	8''	134
ODEX 280	325	304	10.5	302	350	282	280	8'' 10'' 12''	205/220/240
Otras especificaciones están disponibles bajo pedido.

Ventajas importantes

La broca piloto central proporciona un excelente rendimiento de guiado. En comparación con otros sistemas de perforación, la desviación del pozo se reduce significativamente. Incluso se pueden utilizar con seguridad tuberías de revestimiento de acero o PVC de pared delgada, lo que reduce considerablemente el riesgo de rotura de la tubería.
Las tres mordazas de escariado están ubicadas en el mismo plano horizontal, lo que permite la rotura de roca en toda la circunferencia y reduce significativamente el riesgo de atasco de la herramienta.
Las mordazas operan a lo largo de una pista deslizante vertical. Incluso si pequeñas cantidades de arena o recortes entran en el espacio entre las mordazas y la broca piloto, la vibración generada durante la perforación ayuda a despejar el material rápidamente, reduciendo eficazmente los atascos y atascamientos.

¿En qué situaciones se utiliza un sistema de perforación con revestimiento de tres alas?

Se utiliza generalmente cuando se requiere una gran verticalidad del pozo y la formación es relativamente dura o contiene gravas más grandes.

¿Puede utilizarse el sistema de perforación con revestimiento de tres alas en todas las formaciones?

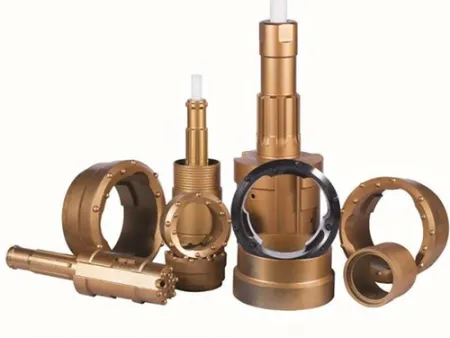

Es adecuado para la mayoría de las formaciones. Para formaciones altamente complejas con cavidades frecuentes o pozos de petróleo y gas muy profundos, se recomienda un sistema de perforación con revestimiento concéntrico y brocas de anillo.

¿Por qué elegir un sistema de perforación con revestimiento de tres alas?

El sistema de tres alas funciona bien en formaciones relativamente complejas, proporciona una capacidad confiable para romper rocas y es fácil de operar, lo que lo convierte en una opción popular entre los usuarios.
