Pared de membranas para sistemas de calderas industriales
La pared de membranas es usada en calderas industriales modernas para reemplazar los tubos generadores de vapor. Son diseñados para absorber el calor de altas temperaturas desprendida por las llamaradas en la camara de combustible, de esta manera reduciendo la pérdida de calor causada por la tensión de aire.
Fabricamos tubos de calderas para pared de membranas en una gran variedad de formas y tamaños para cumplir con los requerimientos del cliente, y todo esto está procesado usándose máquinas de soldadura para tubos y dobladora de tubos largos.
Materiales para pared de membranas
20# Acero, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
Estándares
Código estándar de ASME, GB Estandar
Inspección de calidad
MT, RT, revisión hidráulica

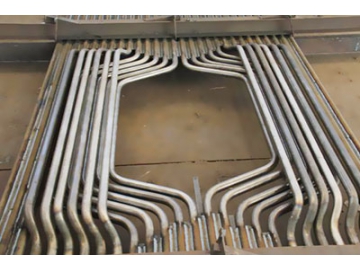

Distintas variedades de pared de membranas pueden ser fabricadas
- Pared tipo membrana: Muchos tubos aletados enrollados son de soldadura por punto a una superficie de calentamiento de combinación cerrada, el cual mejora la tensión de aire del horno y reduce la filtración de aire.
- Pared de membrana de tubos birlados: En estos, las soldaduras de pernos son de 20 a 25mm de longitud y de 6 a 12mm de diámetro en las tuberías de muro, para luego ser aplicadas a un plástico resistente de cromo y así se reduce la absorción de calor en la pared de membranas, y aumentar la temperatura en el area de combustión. Es apropiado para situaciones donde es difícil prender fuego a los combustibles, asi como también la extracción de desechos del horno.
- Pared de membrana de tubo plano: Compuesto de una fila completa de tubos de acero sin costura, la composición más simple.
- Pared de membrana sujeto a base de pared: Integrado en la pared interna del horno,el cual es de absorción de calor de un solo lado.
- Pared de membranas con calentamiento de doble lado: Instalado en la mitad del largo horno de la caldera, el cual está dividida en 2 partes que son independientes de cada una, y cada lado es calentado.

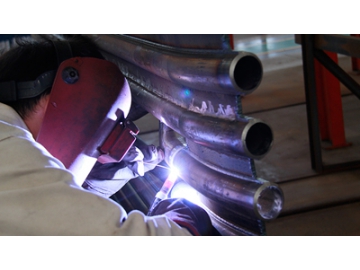

Producción en la fabrica de Huadong Boiler
Proyectos
Un cliente de Tailandia compró 72 toneladas de pared de membrana con 60 filas de tubos para el mantenimiento de la caldera, que está hecho con acero inoxidable 20G y barra plana de acero Q235B.
