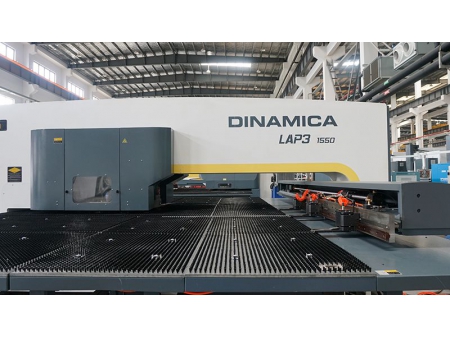

Punzonadora y cortadora láser de chapa metálica

Serie LAP

Punzonadora y cortadora láser de chapa metálica

Serie LAP

La máquina combinada de punzonado CNC y láser combina a la perfección la tecnología de servopunzonado con la tecnología de corte por láser 2D, ofreciendo a los usuarios un equipo de procesamiento de chapa metálica altamente flexible. Esta máquina es ideal para procesar contornos irregulares y piezas de alto valor añadido, a la vez que ofrece ventajas como rentabilidad, estructura compacta, tamaño reducido y bajo consumo de energía.

Parámetros
Model Unit LAP31550 LAP32050 LAP31560 LAP32060
Capacidad de procesamiento Fuerza de punzonado KN 300 300 300 300
Potencia del láser kw 1.5 1.5 1.5 1.5
Tamaño máx. de la chapa (con reposicionamiento) mm 1500×5000 2000×5000 1500×6000 2000×6000
Velocidad máxima de funcionamiento Punzonado m/min 100(X:80, Y1:60) 100(X:80, Y1:60) 85(X:60, Y1:60) 85(X:60, Y1:60)
Láser m/min 120(X:80, Y2:90) 120(X:80, Y2:90) 110(X:60, Y2:90) 110(X:60, Y2:90)
Velocidad de punzonado (veces por minuto) hpm 1500 1500 1500 1500
Número de ejes de control   7 7 8 8
Precisión de punzonado mm ±0.1 ±0.1 ±0.1 ±0.1
Dimensiones (L×An×Al) mm 8600×6600×2300 9600×6600×2300 8600×8100×2350 9600×8100×2350
Detalles
  • Bastidor de la máquina

    El marco tipo O ofrece una buena rigidez y una pequeña deformación.

  • Torreta

    La torreta tiene 2 posiciones giratorias para cumplir con los requisitos del usuario para perforar y cortar en diferentes ángulos. El diámetro máximo del orificio para un solo procesamiento es de 88.9 mm.

  • Sistema de accionamiento

    El accionamiento por husillo de bolas de alta precisión integra dos conjuntos de ejes de punzonado accionados de forma independiente y ejes de corte por láser.

  • Fuente láser de fibra (IPG1500W)

    La fuente láser viene con una trayectoria óptica totalmente cerrada inherente, con mantenimiento gratuito y una vida útil superior a las 100,000 horas.

  • Cabezal de corte por láser

    La cortadora ligera Precitec de Alemania ofrece un enfoque automático de acuerdo con el grosor y el material de las chapas.

  • Secador y filtro de aire comprimido

    El secador y filtro de aire comprimido American Parker está equipado, lo que mejora en gran medida la calidad de corte y proporciona una mejor protección para los componentes ópticos.
    Nota: Los compresores de aire son proporcionados por los clientes.

  • Válvula proporcional HAWE
  • Sistema de aislamiento de vibraciones
  • Dispositivo de protección de seguridad
  • Dispositivo flexible de carga y descarga
  • Sistema de eliminación de polvo de corte
  • Sistema CNC y software de programación automática

    Control CNC LTI alemán y servoaccionamiento
