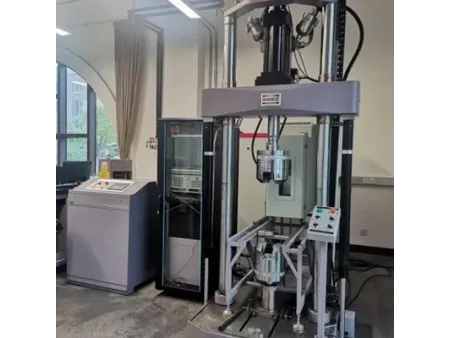

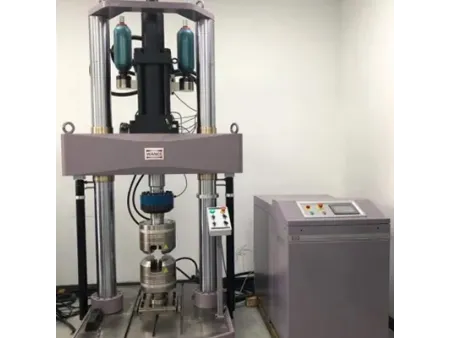

Máquina de ensayo de fatiga servohidráulica de suelo
Solicite un presupuesto
Serie HFT-A/B (25kN-2000kN)
Funciones
Fatiga de ciclo bajo y alto (LCF/HCF), pruebas de mecánica de fracturas que incluyen JIC, KIC y CTOD
Estándares
ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60
Solicite una cotización
Características
- El bastidor de carga adopta una arquitectura completamente cerrada de alta rigidez y cero holgura, lo que garantiza una excelente estabilidad durante cargas cíclicas de alta frecuencia.
- Las columnas templadas por inducción con acabado de cromo duro proporcionan una precisión de guiado superior, una dureza superficial excepcional y una resistencia a la corrosión a largo plazo. La elevación y el bloqueo hidráulicos de la cruceta se controlan mediante perillas giratorias para un funcionamiento intuitivo. El mecanismo de autobloqueo evita la deriva de la cruceta incluso con el sistema apagado.
- El sistema integrado de ajuste de coaxialidad permite una alineación precisa de las mordazas hidráulicas superior e inferior, lo que garantiza una carga axial de alta precisión y una repetibilidad óptima de las pruebas.
- Los accesorios, sellos y mangueras hidráulicas importados garantizan una fiabilidad de sellado a largo plazo y un rendimiento hidráulico estable.
- El diseño integrado del actuador y la cruceta o cabezal transversal inferior reduce las conexiones atornilladas, aumenta la rigidez del sistema y da como resultado una configuración mecánica más compacta.
- El servoactuador con tecnología de sello de holgura elimina los sellos de alta presión. El ajuste ultrapreciso entre el pistón y el cilindro garantiza un movimiento excepcionalmente suave, una amortiguación extremadamente baja, cero stick-slip y una respuesta de alta frecuencia adecuada para aplicaciones de fatiga dinámica.
- La interfaz de control rotatorio mecánico-hidráulico ofrece un funcionamiento intuitivo y fiable.
Especificaciones
Sistema de prueba de fatiga de suelo HFT-A | Modelo | | | | | |
| Capacidad de fuerza, kN (fuerza dinámica nominal) | 25 | 50 | 100 | 250 | 500 |
| Rango de medición de fuerza, kN (2%-100%FS) | 0.5-25 | 1-50 | 2-100 | 5-250 | 10-500 |
| Precisión de fuerza estática | ±0.5% | ||||
| Precisión de fuerza dinámica | ±1.5% | ||||
| Carrera del actuador, mm | 150 | ||||
| Rango de desplazamiento, mm | 0-150(±75) | ||||
| Resolución de desplazamiento, mm | 0.001 | ||||
| Precisión de desplazamiento | ≤3mm, 0.015mm >3mm, ±0.5%FS | ||||
| Frecuencia de prueba (Hz, onda sinusoidal) | 0.01-60 | ||||
| Bastidor estándar, A, mm | 150-1520 | 150-1520 | 150-1520 | 250-1620 | 380-2050 |
| Bastidor extendido, A, mm | 550-1920 | 550-1920 | 550-1920 | 650-2020 | / |
| Altura de la mesa con ranura en T, B, mm | 135 | 135 | 135 | 165 | 220 |
| Distancia entre columnas C, mm | 550 | 550 | 550 | 650 | 760 |
| Diámetro de la columna, D, mm | 80 | 80 | 80 | 80 | 100 |
| Ancho de máquina E, mm | 970 | 970 | 970 | 1070 | 1300 |
| Longitud de la mesa con ranura en T, F, mm | 800 | 800 | 800 | 900 | 1100 |
| Ancho de mesa con ranura en T, G, mm | 800 | 800 | 800 | 900 | 1100 |
| Altura del marco estándar, H, mm | 2910 | 2910 | 2910 | 3170 | 3990 |
| Altura del marco extendido, H, mm | 3410 | 3410 | 3410 | 3570 | / |
| Altura del marco estándar, I, mm | 2105 | 2105 | 2105 | 2620 | 3010 |
| Altura del marco extendido, I, mm | 2595 | 2595 | 2595 | 2710 | / |
| Altura de la celda de carga, J, mm | 180 | 180 | 180 | 237 | 307 |
| Distancia de ranura en T, K, mm | 100 | 100 | 100 | 125 | 150 |
| Distancia de ranura en T, L, mm | 200 | 200 | 200 | 250 | 300 |
| Distancia de ranura en T, M, mm | 0 | 0 | 0 | 160 | 240 |
| Perno de ranura en T | M16 | M16 | M16 | M20 | M20 |
| Rigidez, N/m | 5x108 | 5x108 | 5x108 | 5.4x108 | 7.8x108 |
| Peso del cuadro estándar, kg | 1150 | 1150 | 1200 | 1900 | 4050 |
| Peso del marco extendido kg | 1190 | 1190 | 1240 | 1940 | / |
| Peso de soporte | 73 | 73 | 73 | 103 | / |
| Modelo | | | | | |
| Capacidad de fuerza, kN (fuerza dinámica nominal) | 25 | 50 | 100 | 250 | 500 |
| Rango de medición de fuerza, kN (2%-100%FS) | 0.5-25 | 1-50 | 2-100 | 5-250 | 10-500 |
| Precisión de fuerza estática | ±0.5% | ||||
| Precisión de fuerza dinámica | ±2% | ||||
| Carrera del actuador, mm | 150 | ||||
| Rango de desplazamiento, mm | 0-150(±75) | ||||
| Resolución de desplazamiento, mm | 0.001 | ||||
| Precisión de desplazamiento | ±0.5% | ||||
| Frecuencia de prueba (Hz, onda sinusoidal) | 0.01-60 | ||||
| Espacio vertical mínimo A, mm | 140-1285 | 230-1620 | 420-2080 | ||
| Espacio vertical mínimo con columnas extendidas A, mm | 435-1760 | 700-2120 | / | ||
| Altura de la base B, mm | 950 | 970 | |||
| Espaciado entre columnas C, mm | 550 | 650 | 760 | ||
| Diámetro de la columna D, mm | 80 | 100 | |||
| Ancho de máquina E, mm | 1050 | 1155 | 1355 | ||
| Profundidad de la máquina F, mm | 680 | 740 | 895 | ||
| Altura de la máquina H, mm | 2760 | 3215 | 3875 | ||
| Altura de la máquina con columnas extendidas H, mm | 3250 | 3715 | / | ||
| Rigidez del marco, N/m | 5x 108 | 5.4x 108 | 7.8x 108 | ||
| Peso de la máquina, kg | 760 | 800 | 1140 | 2080 | |
| Peso de la máquina con columnas extendidas, kg | 800 | 840 | 1200 | / | |
| Alineación | 5% | ||||
Detalles
- Mordazas hidráulicas
- Extensómetros
- Fijaciones de muestras de TC
- Fijaciones de muestras SEB
- Dispositivos de alineación hidráulica
- Cámaras ambientales de alta/baja temperatura
- Cámara ambiental con extensómetro de vídeo
- Indicadores de COD
