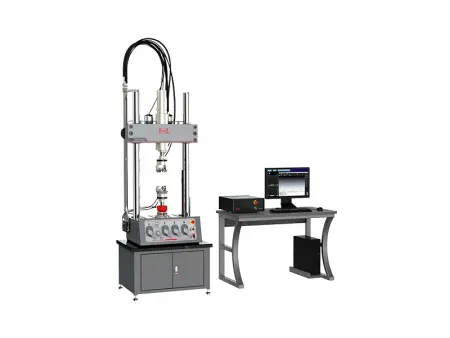

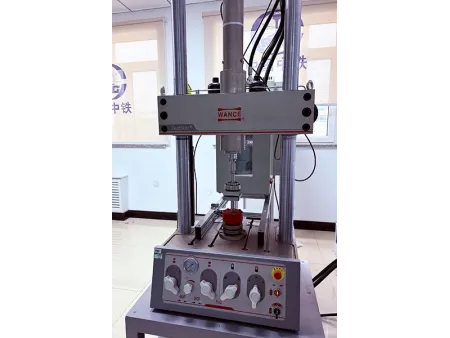

Máquina de ensays de fatiga servohidráulica de sobremesa
La máquina de ensayo de fatiga servohidráulica está diseñada para la caracterización dinámica de materiales metálicos, no metálicos y compuestos, así como de componentes estructurales. Admite amplia gama de ensayos de fatiga y mecánica de fractura, incluyendo estudios de fatiga de alto ciclo (HCF), fatiga de bajo ciclo (LCF) y crecimiento de grietas. El equipo puede generar múltiples formas de onda de carga, como seno, triángulo y trapezoide. Con los accesorios adecuados, la máquina de ensayos puede ejecutar modos de carga de tensión-tensión, compresión-compresión y tensión-compresión. Para una simulación ambiental avanzada, el sistema puede equiparse con cámaras de alta y baja temperatura, cámaras de niebla salina u otros entornos de corrosión para reproducir condiciones de servicio reales.
ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60
| Modelo | | | |
| Capacidad de fuerza, kN (fuerza dinámica nominal) | 5 | 10 | 25 |
| Rango de medición de fuerza, kN (2%-100%FS) | 0.1-5 | 0.2-10 | 0.5-25 |
| Precisión de fuerza estática | ±0.5% | ||
| Precisión de fuerza dinámica | ±2% | ||
| Carrera dinámica del actuador, mm | 100 | ||
| Rango de desplazamiento, mm | 0-100 (±50) | ||
| Resolución de desplazamiento, mm | 0.001 | ||
| Precisión de desplazamiento | ±0.5% | ||
| Frecuencia de prueba (Hz, onda sinusoidal) | 0.01-60 | ||
| Espacio vertical mínimo A, mm | 157-827 | ||
| Altura de la base B, mm | 230 | ||
| Espaciado entre columnas C, mm | 460 | ||
| Diámetro de la columna D, mm | 70 | ||
| Ancho de la base E, mm | 630 | ||
| Profundidad de la superficie de trabajo F, mm | 500 | ||
| Altura hasta la parte superior del actuador G, mm | 1150-1820 | ||
| Altura total H, mm | 2100 | ||
| Altura del dispositivo de alineación más celda de carga, mm | 123 | ||
| Profundidad de la base K, mm | 574 | ||
| Rigidez del bastidor, N/m | 3.5x108 | ||
| Peso de la máquina, kg | 260 | ||
| Alignment | 5% | ||
