Características y funciones
El jumbo perforador hidráulico para túneles KJ210 se puede utilizar para la perforación de túneles en la minería de roca dura a una escala de 15m2 (ancho 4.2m X altura 3.6m). Puede alcanzar cualquier ángulo y posición requerida en la sección de construcción.
El carro de perforación está equipado con una estructura de soporte. Su pie frontal se utiliza como cabria que asegura un trabajo firme y estable.

El sistema hidráulico del carro de perforación está equipado con un dispositivo de protección: Luego de la perforación, el taladro frenará de forma automática; dispositivo de protección anti atascos y alarma de fallas por niveles de aceite, altas temperaturas y obstrucciones de filtros.

Los interruptores de control y las válvulas están instaladas de forma centralizada, lo cual favorece el trabajo.

El brazo de perforación se mueve hacia arriba y debajo de forma estable y rota flexiblemente que permite que la perforación se posicione con precisión.

Cada móvil se ajusta de forma apropiada y las piezas cuentan con un fácil mantenimiento ya que poseen correcta protección.

El taladro de impactos de alta frecuencia optimiza la eficiencia de transmisión en la ola de impacto, mejora el desempeño de perforación, reduce el consumo de las herramientas y aumenta su practicidad ya que posee pistones para escalera.

Una serie de funciones automáticas facilitan al conductor concentrarse en la perforación de manera precisa, rápida y segura.

Un brazo universal confiable está equipado con excelente cobertura de secciones, y la barra de avance puede girar 360° lo cual favorece el posicionamiento en la perforación.

El incremento del motor diésel de la estación eléctrica es optativo, esto mejora las funciones de transporte del carro de perforación; el motor diésel de la estación posee diseño modular, conveniente para montaje y desmontaje;

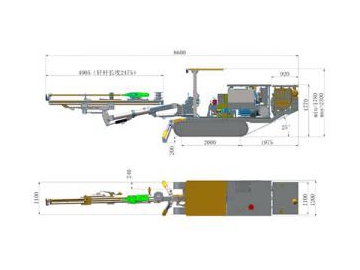

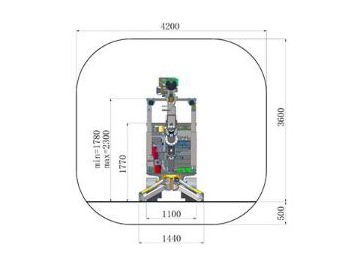

Dimensiones de lindero (incluyendo la estación eléctrica auxiliar)

Parámetros técnicos principale
Peso y dimensiones Sistema de perforación
Largo 8600mm Perforador de piedra HC50/R38
Ancho 1200mm Potencia de impacto 13kW
Altura 1780mm Incremento de presión 130bar
Peso 6200kg Presión rotatoria máxima 150bar
Velocidad de marcha (horizontal) 2km/h Frecuencia 62Hz
Capacidad de pendiente máxima 200 Torsión 325Nm
Protección de seguridad Diámetro de perforación Φ38-76㎜
Nivel de ruido <100dB(A) Rotación de la barra de avance 360°
Tope de seguridad regulable Cumple con los requisitos anti deslizantes y anti desmoronamiento Recorrido de compensación de la barra de avance 1200㎜
Sistema de circuito de agua y viento Profundidad de perforación 2100㎜
Compresores de aire 1×JN5 Modelo del brazo de perforación K10
Desplazamiento 0.5m3/min
Presión 8bar Grupo electrógeno hidráulico
Dispositivo lubricante Bomba lubricante electromagnética Motor eléctrico Motor trifásico
Consumo de gas para lubricación 0.3 m³/min Brazo de impacto/ avance/ perforación Bomba de piston axial
Consumo de aceite para lubricación 180-250g/h Rotación Bomba de engranajes
Bomba de agua 1×CR3 Finura de filtro 10μ
Potencia 1.5kW Tanque de aceite hidráulico 240L
Salida de bomba 3m3/h Enfriador hidráulico Enfriador de agua
Placa Base Voltaje operativo 380V
Modelo de placa base Placa base Caterpillar Frecuencia 50Hz
Sistema de accionamiento Motor de accionamiento reductor Arranque Estrella/triángulo
Condiciones de trabajo y modo de cabria Pie de soporte frontal como cabria Cable recomendado 3×35 1×16
Cabrestante auxiliar Cabrestante hidráulico
Motor diésel opcional para la estación eléctrica YC2108
