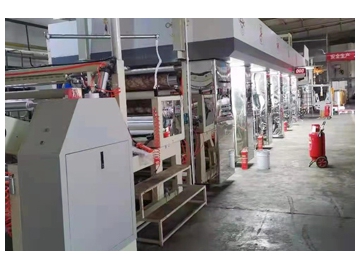

Línea de combinación de huecograbado y relieve JK-5C1600-T

Solicite un presupuesto

Nosotros: http://gravure-printing.com.ar/4-jk-5c1600-t.html

Los procesos de impresión y relieve pueden ser líneas de producción separadas o combinadas para dar un proceso de producción.

Ancho de la máquina: 1600mm
Ancho de impresión: 1500mm
Velocidad de impresión: 0-150m/min (dependiendo del material)
Velocidad de relieve: 0-35m/min
Número de colores en la impresión registrada: 5 colores
Precisión de impresión registrada: ±0.2mm
Precisión de relieve registrada: ±1 mm
Diámetro del cilindro de la placa: ⌀150~⌀380mm
Montaje del cilindro: mandril del cilindro sin eje

Ejemplos de aplicaciones

Diseñados con tecnología de eje de línea electrónica (ELS), los procesos de impresión y relieve pueden ser líneas de producción separadas o combinadas para dar un proceso de producción. Esto proporciona un gran beneficio para los usuarios debido a sus múltiples funciones, por lo que es ideal para su uso en la producción de papeles pintados, revestimiento de pisos, etc.

Características

Dos modos de funcionamiento disponibles: impresión con modo de grabado en relieve de registro y modo de impresión

1. Impresión con el modo de relieve de registro: Con una velocidad de producción de hasta 35m/min, la línea de combinación de huecograbado y relieve se utiliza principalmente para la impresión en relieve de intaglio y registro en material de PVC de manera síncrona. Al principio, se imprimen varios patrones en el material de PVC; luego se lamina con material de PVC transparente; finalmente, se realiza el grabado en relieve. El estampado en relieve en conjunto con la impresión en color realiza perfectamente una apariencia visual de calidad.

2. Modo de impresión: Con una velocidad de producción de hasta 150m/min, la eficiencia de producción es tan alta como la de una prensa de impresión de huecograbado de tipo común con eje de línea electrónica.

Especificaciones

Rango de tensión de la red: 5-50 kg (a plena carga)
Precisión de control de tensión: ±0.5kg
Fuerza máx. del cilindro de impresión: 1500kg
Método de calentamiento: disponible con calefacción eléctrica o calefacción de aceite térmico
Tinta aplicable: tinta a base de aceite, tinta a base de agua
Principales materiales procesados: películas plásticas que incluyen PVC, PE, OPP, BOPP, PET

Configuraciones principales

1 unidad de bobinado y desbobinado para cada estación (dos estaciones en total)
1 unidad de precalentamiento y aplanamiento
5 unidades de impresión
2 unidades de tracción
4 sets de unidad de laminado y precalentamiento
1 unidad de relieve
1 unidad de refrigeración

Opciones personalizadas

Además de las configuraciones estándar, también podemos configurar el equipo a solicitud del cliente para satisfacer las necesidades de procesamiento únicas.
La línea de combinación de huecograbado y relieve se puede configurar individualmente para procesar los materiales con un rango de ancho de 1-2.3 m.
Ofrecemos máquinas de impresión de huecograbado de 1-8 colores para satisfacer las necesidades de impresión.
