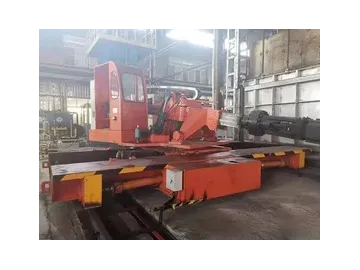

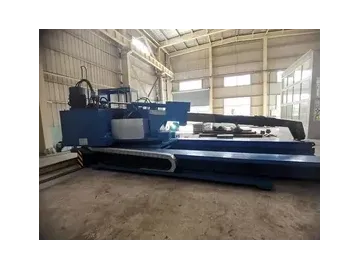

Longyan Machinery produce manipuladores de forja hidráulicos sobre rieles de 0.3 a 50 toneladas, capaces de realizar libremente cualquier movimiento y colocación de piezas forjadas de 0.3 a 50 toneladas desde el área de almacenamiento de material hasta el horno de calentamiento y luego hasta el martillo de forja.
Componentes principales
Carretilla (trolley), carro, plataforma, bastidor de abrazadera, etc.
- Formas de transmisión: totalmente hidráulica o híbrida mecánico-hidráulica
- Tipos de abrazadera: tipo pinza, tipo abrazo o tipo horquilla
| Modelo | | | | | | | | | | |
| Capacidad de carga nominal (kN) | 10 | 20 | 30 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| Transmisión | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Híbrido, hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico |
| Rango de sujeción (mm) | 0-800 | 0-1000 | 0-1200 | 0-1400 | 0-1500 | 0-1600 | 0-1800 | 0-2000 | 0-2500 | 0-3000 |
| Altura del centro de las pinzas (mm) | 950-1550 | 1025-1625 | 1100-1700 | 250-2150 | 350-2250 | 1500-2500 | 1500-2500 | 1600-2600 | 1600-2600 | 1700-2700 |
| Ángulo de inclinación de las pinzas | 7°/hasta el suelo | 7°/hasta el suelo | 7°/hasta el suelo | 7°/hasta el suelo | 7°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo | 5°/hasta el suelo |
| Velocidad de dirección del manipulador (r/min) | 5 | 4 | 4 | 3 | 3 | 3 | 2 | 2 | 2 | 2 |
| Ángulo de dirección del manipulador (°) | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 | ±360 |
| Velocidad de desplazamiento (m/min) | 60 | 60 | 60 | 50 | 50 | 50 | 40 | 40 | 40 | 40 |
| Presión de trabajo (MPa) | 8-12 | 8-12 | 8-12 | 10-16 | 10-16 | 10-16 | 10-16 | 12-16 | 12-16 | 12-16 |
| Potencia mínima instalada (kW) | 22 | 30 | 37 | 45 | 60 | 75 | 82 | 90 | 100 | 135 |
Nota: Tipos de transmisión (H-Híbrida, Y-Hidráulica)
Además, Longyan Machinery ha desarrollado recientemente un manipulador de forja rápida que satisface las necesidades de diferentes usuarios en todos los aspectos. Este equipo puede realizar ocho acciones: desplazamiento de la carretilla (trolley), desplazamiento del carro, rotación del carro, telescopado de la barra de sujeción, inclinación de la barra de sujeción, elevación/descenso paralelo del marco de sujeción, sujeción de la mordaza de sujeción y rotación del cabezal de sujeción. El marco principal del carro es una estructura soldada de tipo bastidor con accionamiento unilateral, accionado por un motor. El carro se desplaza sobre los rieles dentro del marco principal, impulsado por un motor. La plataforma alcanza una rotación de 360° impulsada por un motor y un rodamiento giratorio, y está equipada con protección mecánica. La barra de sujeción gira libremente y las abrazaderas son impulsadas por un cilindro de aceite y un motor.
