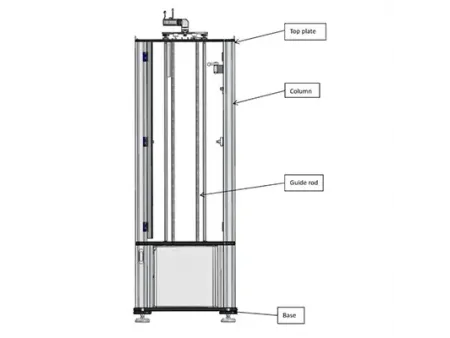

Bastidor de alta estabilidad con sistema de guía de precisión

Los rieles guía son ejes rectificados con precisión y una superficie cromada y endurecida que proporciona una excelente rectitud y una alta precisión dimensional. Ambos extremos de cada eje están roscados y tensados, lo que garantiza una alta rigidez del marco y la estructura guía, a la vez que evita el aflojamiento de las conexiones estructurales causado por la vibración durante las repetidas pruebas de impacto.

Sistema de elevación con servomotor y seguridad autoblocante

Un servomotor de alta eficiencia ofrece un bajo nivel de ruido, una elevación estable y un posicionamiento vertical preciso. Un freno automático integrado proporciona autobloqueo inmediato en caso de pérdida de potencia, evitando así la caída accidental del peso.

Liberación segura de peso con doble control de seguridad

El mecanismo de liberación cuenta con una estructura de autobloqueo automático: una vez elevado, el peso queda firmemente enganchado y no se suelta por su propio peso. Un sensor de proximidad verifica el correcto enganche. Si el enganche no es completo, el travesaño no se elevará. El accionamiento neumático garantiza un desbloqueo uniforme y una larga vida útil.

Conjunto de pesas para una configuración energética flexible

El conjunto de pesas incluye el cuerpo principal, el gancho, el bloque guía, la pesa, las masas y la placa reflectante. La masa predeterminada es de 5.5 kg y puede aumentarse a 29.5 kg mediante la adición de pesas modulares. La pesa es esférica (D 16±0.1mm) y está fabricada en acero de aleación endurecido, que cumple plenamente con la norma ASTM D7136.

Dispositivo antirrebote para eliminar el impacto secundario

Después del impacto inicial, cualquier rebote ascendente es capturado inmediatamente por el mecanismo antirrebote, evitando impactos secundarios no deseados y garantizando la validez y repetibilidad de la prueba.

Dispositivo de sujeción neumático estándar con carcasa de protección completa

El dispositivo de sujeción cumple con los requisitos de la norma ASTM D7136 y proporciona una abertura de 125x75mm para muestras de laminado compuesto. Las muestras (150x100mm) descansan sobre la placa de soporte y se sujetan neumáticamente antes del impacto. Una protección de seguridad completamente cerrada rodea el dispositivo; la abrazadera neumática solo funciona cuando la puerta está bien cerrada, lo que garantiza la seguridad del operador.
