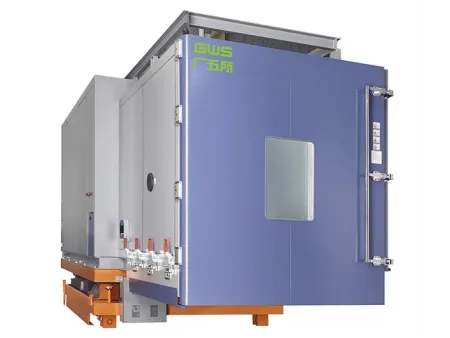

Función Ésta cámara se utiliza para controlar la estructura y durabilidad de materiales compuestos en cambios de temperaturas altas a bajas. Las pruebas se realizan para mejorar las propiedades de los productos durante el proceso de manufactura. Entre los materiales sometidos a pruebas de este tipo se encuentran metales, plásticos, gomas y componentes eléctricos, entre otros.
Especificaciones técnicas
Modelo
SQW262L5SQW262L10SQW262L15
SQW420L5SQW420L10SQW420L15
SQW1000L5SQW1000L10SQW1000L15
SQW2400L5SQW2400L10SQW2400L15
Volumen
262
420
1000
2400
Dimensiones internas (mm)
Ancho
700
700
1000
1300
Alto
750
750
1000
1300
Profundidad
500
800
1000
1400
Rango de temperatura
-70°C a 150°C
Rango de humedad
20%RH a 98%RH/(20 a 85°C)
Fluctuación de temperatura
±0.5°C
Deviación de temperatura
±2°C
Deviación de humedad
±3.0%RH (cuando la humedad sea ≧75%); ±5.0%RH(cuando la humedad sea ≦75%)
Velocidad de aumento y decrecimiento de temperatura
5/10/15°C min(linear/no linear)
Rango de ajuste de temperatura
-55°C a 85°C /-40°C a 85°C
Materiales
Cubierta
Lámina de acero de galvanizado doble con cubierta de plástico
Superficie interna
Placas de acero inoxidable SUS304/2B
Aislamiento
Espuma de poliuretano plástico reforzado con vidrio
Regulador
Calefactor
Calefactor de aleta de nicromo
Humidificador
Calefactor de acero inoxidable con humidificación externa
Ventilador
Ventilador curvado hacia atrás
Refrigerador
Compresor mecánico
Refrigerante
R404a /R23
Método de enfriado
Compresión mecánica Duplex
Control
Visualización
Pantalla TFT LCD a color de 7,0 pulgadas
Método de control
Microcomputadora de pantalla táctil con windup PID integrado
Funciones auxiliares
Alarma de mal funcionamiento y solución posible, diagnóstico automático, protección de apagado, protección de temperatura, calendario.
Suministro de agua
Método de suministro de agua
Bomba de agua
Tanque de agua
Tipo cajón (manufacturado por nosotros)
Agua
Resistencia eléctrica ≥500Ωm
Energía
CA380V±10%V 50HZ, de fase triple cuatro cables cable a tierra, CA220V/CA110V 60HZ
Notas: 1. Los productos serie SQW no cuentan con funciónes de humedad. 2. Las características citadas fueron calculadas con una temperatura ambiente de 25 °C y una temperatura de circulación de agua de 25° sin muestras. 3. El parámetro de lfuctuación se calcula de acuerdo al estándar GB/T5170.2-2008. 4. Los productos de la serie antedicha están diseñados con un humidificador.
Estándares
GB/T5170.2-2008
Métodos de inspección para equipos de pruebas ambientales para productos eléctricos y electrónicos - equipos de pruebas de temperatura.
GB/T5170.5-2008
Métodos de inspección para equipos de pruebas ambientales para productos eléctricos y electrónicos - Equipos de pruebas de calor húmedo.
GB/T2423.1-2008(IEC68-2-1)
Pruebas ambientales - parte 2: métodos de prueba - Prueba A: frío.
GB/T2423.2-2008(IEC68-2-2)
Pruebas ambientales - parte 2: métodos de prueba. Prueba B: calor seco.
GB/T2423.3-2006(IEC68-2-3)
Pruebas ambientales para productos eléctricos y electrónicos - parte 2: método de prueba Cab: calor húmedo, estado estable.
GB/T2423.4-2006(IEC68-2-30)
Pruebas ambientales para productos eléctricos y electrónicos - parte 2: método de prueba Db: calor húmedo, cíclico.
GJB150.3A-2009(MIL-STD-810F-2000)
Métodos de pruebas ambientales de laboratorio para material militar - parte 3: prueba de alta temperatura.
GJB150.4A-2009(MIL-STD-810F-2000)
Métodos de pruebas ambientales de laboratorio para material militar - parte 4: prueba de baja temperatura.
GJB150.9A-2009(MIL-STD-810F-2000)
Métodos de pruebas ambientales de laboratorio para material militar - parte 9: prueba de calor húmedo.
Simplewell es el fabricante y distribuidor líder de equipos de pruebas en China. Además de ofrecer cámara de pruebas de COV, en nuestro catálogo encontrará cámara de pruebas rápidas de temperatura y humedad, cámara de pruebas de choque térmico, cámara con ingreso, cámara de pruebas de vida útil saturada, sistema de detección de fuego y alarma, etc. La satisfacción total de sus necesidades es nuestro principal objetivo.
Sistema de Control Simplewell
Mitsubishi
Rango de ajuste de temperatura y humedad
Configuraciones opcionales
1. Dehumidificador rotativo/membrana polimérica con temperatura mínima/contenido húmedo de 5℃/5 %RH.
2. Puerta de vidrio templado integrada fácil de mover.
3. Sistema de purificación de agua con función de recarga automática.
4. Grabe, guarde e imprima información y resultados de las pruebas.
5. Humidificador ultrasónico/humidificador de aspersir de alta presión para una humedad constante bajo temperaturas extremas.
6. Sistema de aire caliente, anticondensación.
7. Función de monitoreo remoto con soporte para computadoras y celulares.
