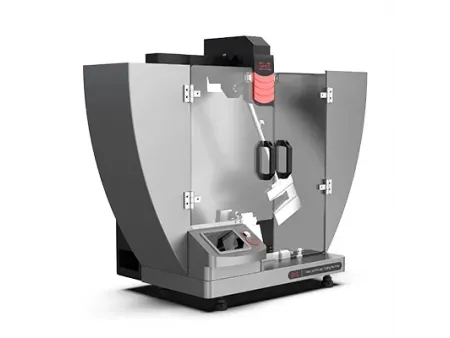

Máquina de ensayo de impacto pendular para plásticos, ensayo de impacto Charpy/Izod
Solicite un presupuesto
Solicite una cotización
Serie PIT-J (1J-50J)
Este sistema de ensayos de impacto de péndulo para plásticos es compatible con las metodologías Charpy e Izod y se aplica ampliamente a la evaluación de impacto de materiales y tuberías de plástico. Al configurarse con un péndulo de impacto a tracción y accesorios específicos, también permite realizar ensayos de impacto en películas y láminas de plástico.
Estándares
ISO 179, ISO 180, ISO13802 ISO 8256, ISO 9854.1, ASTM D256, ASTM D1822, ASTM D6110
Prueba compatible
Prueba de Charpy, Izod, tracción-impacto
Características
- Un codificador sin eje permite una resolución angular de 0.045°, lo que garantiza una medición de energía de impacto de alta precisión.
- El codificador sin eje gira sin fricción (salvo por la mínima fricción del rodamiento y la resistencia al viento), lo que reduce considerablemente la pérdida de energía durante la detección del ángulo.
- Una interfaz táctil simplifica la configuración de las dimensiones de la muestra, la energía del péndulo, las unidades y los parámetros de calibración, a la vez que proporciona una visualización intuitiva de la energía absorbida y la tenacidad al impacto.
- El reemplazo del péndulo es sencillo, lo que permite cambiar sin problemas entre las configuraciones de ensayo Charpy, Izod y de tracción-impacto.
- Un mecanismo giratorio de alineación rápida garantiza un posicionamiento preciso del centro de la muestra para el ensayo Charpy.
- Los soportes rígidos se fijan mediante una interfaz de ranura de cola de milano. Para cambiar los soportes, solo se requieren dos pernos, lo que permite una rápida conversión entre los modos de ensayo.
- El diseño de bastidor de una sola columna proporciona un amplio espacio de ensayo y permite la integración cómoda de accesorios para ensayos de impacto a baja temperatura en futuras actualizaciones.
Especificaciones
| Modelo | | ||||
| Visualización | Digital | Software | Instrumentación | ||
| Máxima energía de impacto | 50J (dependiendo de los péndulos) | ||||
| GB, ISO | Charpy, J | 1, 2, 4, 5, 7.5, 15, 25, 50 | |||
| Izod, J | 1, 2.75, 5.5, 11, 22 | ||||
| Charpy instrumentado, J | 7.5, 15, 25, 50 | ||||
| Izod instrumentado, J | 5.5, 11, 22 | ||||
| Impacto de tracción, J | 7.5, 15, 25 | ||||
| ASTM | Charpy, J | 2.7, 5.4, 10.8, 21.6 | |||
| Izod, J | 2.7, 5.4, 10.8, 21.6 | ||||
| Charpy (GB, ISO) | Longitud del péndulo, mm | 230 (≤4J), 395 | |||
| Velocidad de impacto, m/s | 2.9 (≤4J), 3.8 | ||||
| Ángulo de la punta del percutor, ° | 30±1 | ||||
| Radio del borde del percutor, mm | 2±0.5 | ||||
| Radio de curvatura de los yunques, mm | 1±0.1 | ||||
| Ángulo de inclinación de los yunques, ° | 5±1 | ||||
| Ángulo de conicidad de los yunques, ° | 10±1 | ||||
| Ángulo de impacto, ° | 150 | ||||
| Distancia entre soportes de Chapry, mm | 40, 60, 62, 70 | ||||
| Izod (GB, ISO) | Longitud del péndulo, mm | 335 | |||
| Velocidad de impacto, m/s | 3.5 | ||||
| Ángulo de la punta del percutor, ° | 75 | ||||
| Radio del borde del percutor, mm | 0.8±0.2 | ||||
| Ángulo de inclinación del percutor, ° | 5 | ||||
| Ángulo de conicidad del percutor, ° | 10 | ||||
| Ángulo de impacto, ° | 150 | ||||
| Radio de prensa Izod, mm | 0.2±0.1 | ||||
| Tensile impact (GB, ISO) | Longitud del péndulo, mm | 395 | |||
| Velocidad de impacto, m/s | 3.8 | ||||
| Ángulo de impacto, ° | 150 | ||||
| Masa del cabezal transversal, g | 60, 120 | ||||
| Charpy (ASTM 6110) | Longitud del péndulo, mm | 327 | |||
| Velocidad de impacto, m/s | 3.46 | ||||
| Ángulo de la punta del percutor, ° | 45 | ||||
| Radio del borde del percutor, mm | 3.17±0.12 | ||||
| Radio del borde del yunque, mm | 3.17±0.12 | ||||
| Ángulo de impacto, ° | 150 | ||||
| Distancia entre soportes de Chapry, mm | 95.3 | ||||
| Izod (ASTM D256) | Longitud del péndulo, mm | 335 | |||
| Velocidad de impacto, m/s | 3.46 | ||||
| Ángulo de la punta del percutor, ° | 80 | ||||
| Radio del borde del percutor, mm | 0.8 | ||||
| Ángulo de impacto, ° | 145.2 | ||||
| Radio de prensa Izod, mm | 0.25 | ||||
| Resolución angular, ° | 0.045 | ||||
| Resolución energética, FS | >1/2375FS | ||||
| Capacidad del transductor de impacto instrumentado, kN | / | 2 | |||
| Precisión del transductor de fuerza, FS | / | ≤1% | |||
| Frecuencia de respuesta, MHz | / | 800 | |||
| Resolución AD, bit | / | 16 | |||
| Frecuencia de muestreo, MHz | / | 2 | |||
| Peso de la máquina, kg | 140 | ||||
| Suministro eléctrico | 300W (220V±10%, 50Hz, monofásico) | ||||
