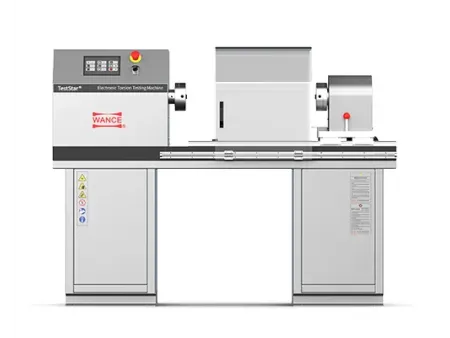

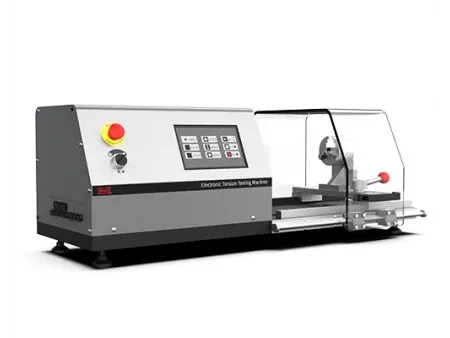

Máquina de ensayo de torsión de sobremesa

Solicite un presupuesto

Sitio web: http://testingmachine-ar.com/11-1-table-top-torsion-testing-machine.html

Solicite una cotización

Serie TST (50Nm-5000Nm)

Las máquinas de ensayo de torsión de sobremesa adoptan una estructura compacta de sobremesa con una caja de engranajes planetarios de precisión de bajo juego y un servomotor importado. Esta configuración ofrece un funcionamiento silencioso, una alta eficiencia de transmisión y un amplio rango de velocidad, con una velocidad máxima de salida de 15r/min (5400°/min), lo que reduce significativamente la duración de los ensayos de torsión convencionales. Además de la evaluación torsional estándar, el equipo permite realizar ensayos de deformación residual torsional, lo que lo hace especialmente adecuado para laboratorios universitarios y aplicaciones docentes.

Función

Adecuado para pruebas de propiedades torsionales de materiales metálicos, materiales no metálicos y muestras compuestas.

Características

La estructura portante está mecanizada como una sola unidad, lo que garantiza una alta precisión dimensional y una excelente rigidez general.
Las guías lineales de alta precisión proporcionan una alineación precisa y contribuyen a una precisión de medición constante en todos los modos de prueba.
Un sensor de par de alta precisión con un diseño de montaje meticuloso garantiza una excelente linealidad, estabilidad y repetibilidad durante la medición de par.
El diseño mecánico garantiza una alta alineación coaxial, lo que resulta en una mayor precisión de par y una reducción del error de medición.
Equipado con un servomotor Yaskawa Σ-7 para un control de movimiento superior. Combinado con una caja de engranajes planetarios de precisión, el sistema de accionamiento ofrece un nivel de ruido ultrabajo, baja generación de calor y una alta eficiencia de transmisión.
El dispositivo de medición del ángulo de torsión utiliza un indicador de escala micrométrica suiza para lograr una precisión y una capacidad de respuesta excepcionales. Su diseño ligero mejora la eficiencia de sujeción de la muestra, con una resolución angular de hasta 0.001°, lo que proporciona resultados de prueba altamente precisos y repetibles.

Especificaciones

Modelo	TST501	TST202		TST502	TST103	TST203	TST303	TST503
Par máximo (Nm)	50	200		500	1000	2000	3000	5000
Rango de par, Nm	1-50	2-200		5-500	10-1000	20-1000	30-1000	50-1000
Precisión medida	Clase 0.5
Precisión de lectura de par	±0.5% de lectura
Resolución de par, Nm	1/500,000FS
Rango de ángulo de torsión, °	0-10000
Precisión del ángulo de torsión	±0.5% de lectura
Resolución angular del troptómetro	0.001°
Precisión angular del troptómetro	±1.0% de lectura
Velocidad de torsión, °/min	0.01-10800		0.01-5400	0.01-1800		0.01-1080	6-720
Precisión de la velocidad de torsión	±1.0 % del ajuste
Distancia de agarre, mm	300
Diámetro del extremo de agarre	⌀3- ⌀8		⌀8- ⌀18	⌀10- ⌀20		⌀8- ⌀20	⌀10- ⌀28
Consumo del motor, kW	0.4		0.85	0.85		1.3	2	2
Suministro eléctrico	220VAC, 50Hz, monofásico
Dimensiones, mm	950x340x300		950x350x400	1600 x422 x1200		1700x550x1200	1800x500x1350	1850x660x1200
Peso, kg	60		100	500		700	750	750
