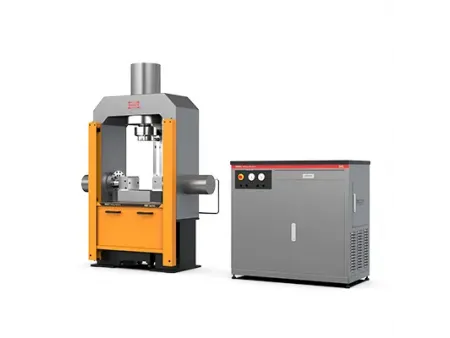

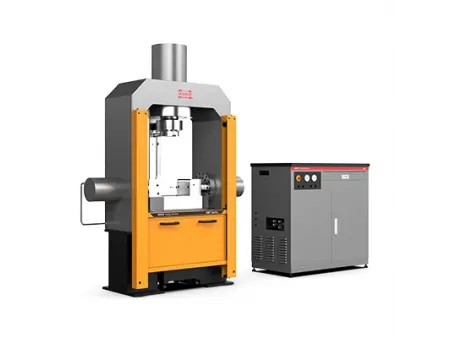

Máquina de ensayo de flexión de placas de metal

Solicite un presupuesto

Sitio web: http://testingmachine-ar.com/10-2-metal-plate-bend-testing-machine.html

Serie HBT-A (500kN-3000kN)

La máquina de ensayo de flexión adopta una robusta estructura de carga de tres cilindros, lo que permite un ajuste rápido y flexible del alcance de ensayo y admite la flexión de 180° de placas metálicas y componentes soldados. Diseñado para una evaluación de flexión de alta capacidad, el equipo permite controlar tanto la velocidad de carga como la velocidad de desplazamiento, con conmutación fluida entre ambos modos.

Estándares

GB/T 14452-93, GB/T 232-1999, ISO 7438, ISO 5173, GOST 6996, ASTM A370

Solicite una cotización

Especificaciones

Modelo	HBT505A	HBT605A	HBT106A	HBT206A	HBT306A
Fuerza vertical máxima, kN	500	600	1000	2000	3000
Fuerza horizontal máxima, kN	300	400	400	1000	2000
Precisión medida	Clase 1
Resolución de fuerza	1/500000
Precisión en el sincronismo	< 2%
Resolución de desplazamiento, mm	0.004
Precisión de desplazamiento	±1% de lectura
Velocidad de carga de fuerza, kN/s	0.2-20	0.4-40			0.6-60
Velocidad del pistón vertical, mm/min	290	300	200	180	150
Recorrido vertical del pistón, mm	200	490	345	350	500
Velocidad horizontal, mm/min	480	480	480	360	250
Recorrido horizontal del pistón, mm	75	275	185	175	205
Diámetro del rodillo de soporte, mm	⌀30x130	⌀ 50x200m	⌀50x200	⌀80x210	⌀100x240
Diámetro del mandril, mm	⌀5- ⌀20	⌀5- ⌀20	⌀2- ⌀250	⌀2- ⌀250	⌀50- ⌀100
Alcance máximo, mm	150	550	370	350	400
Dimensiones de la máquina, mm (largo x ancho x alto)	1200x600x2200	1990x650x2430	1580x600x2200	1650x800x2450	2470x900x2800
Peso de la máquina, kg	1200	3500	3000	5000	9000
Suministro eléctrico	380V, 50Hz, trifásica
Potencia, kW	4	7	9	9	17
Dimensión, mm (Largo x Ancho x Alto)	Incorporado	1150x600x1100			1350x680x1100
Peso, kg	Incorporado	500			700
Aceite hidráulico	46#, 80L	46#, 100L			46#, 100L
