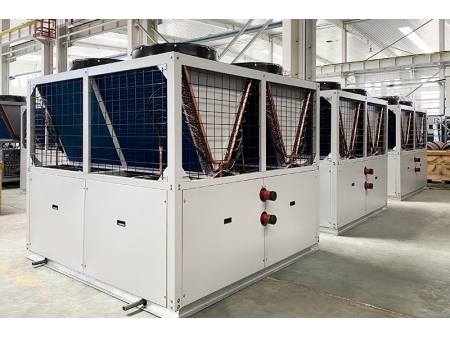

El chiller modular refrigerado por aire y bomba de calor de 60kW-150kW está diseñado para operaciones de refrigeración y calefacción en grandes edificios industriales y comerciales. El enfriador y la bomba térmica se instalan en general en centros comerciales, hoteles, hospitales, y edificios de oficinas. La máquina se puede instalar en techos, balcones, patios, y otras posiciones adecuadas externas. El equipo no necesita ser instalado en un cuarto de máquinas construido especialmente para el chiller.

Descargar
Vídeo
Parámetros técnicos

Tipo Modular
Modelo - RLSFWM-B
(RLSFWM (B)R)
68
136
204
272
340
408
476
Capacidad de enfriamiento kW 68 136 204 272 340 408 476
Potencia de entrada de refrigeración kW 21.1 42.2 63.2 84.3 105.4 126.5 147.6
Corriente de funcionamiento A 41.2 82.4 123.6 164.8 206 247.2 288.4
Capacidad de calefacción kW 70 140 210 280 350 420 490
Potencia de calentamiento kW 22.1 44.1 66.2 88.2 110.3 132.4 154.4
Corriente de funcionamiento A 39.5 79 118.5 158 197.5 237 276.5
Máx. corriente de funcionamiento A 48.2 96.4 144.6 192.8 241 289.2 337.4
Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*16 2*10 (3*16 2*10)*2 (3*16 2*10)*3 (3*16 2*10)*4 (3*16 2*10)*5 (3*16 2*10)*6 (3*16 2*10)*7
Compresor Tipo Scroll hermético
Cantidad 2 4 6 8 10 12 14
Voltaje de potencia 3N-380V-50HZ
Modo de inicio Inicio directo
Refrigerante Tipo R410a/R22
Carga (kg) 11.5*2 11.5*4 11.5*6 11.5*8 11.5*10 11.5*12 11.5*14
Control Válvula de expansión electrónica (EXV)
Evaporador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN DN50 DN50*2 DN50*3 DN50*4 DN50*5 DN50*6 DN50*7
Flujo de agua m³/h 11.7 23.4 35.1 46.8 58.5 70.2 81.9
Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
Dimensión L mm 2110 2110 2110 2110 2110 2110 2110
W mm 1080 2160 3240 4320 5400 6480 7560
H mm 1870 1870 1870 1870 1870 1870 1870
Peso neto kg 700 1400 2100 2800 3500 4200 4900
Peso de la operación kg 760 1520 2280 3040 3800 4560 5320
Nivel de ruido dB(A) 73 73 73 74 74 74 74
Principales medidas de protección 1. Protección de alto y bajo voltaje;
2. Protección anticongelante;
3. Control de temperatura;
4. Protección antifase propia;
5. Protección de alta y baja presión;
6. Protección de la temperatura de escape de alta presión;
7. Protección incorporada contra sobrecalentamiento del motor;
8. Protección contra sobrecorriente;
9. Válvula de seguridad;
10. Válvula de retención;
Observaciones 1. Condiciones de trabajo estándar de refrigeración
Temperatura ambiente 35°CDB/24°CWB
Temperatura de entrada de agua fría:12°C
Temperatura de salida:7°C
2. Condiciones de trabajo estándar de calefacción
Temperatura ambiente:7°CDB/6°CWB
Temperatura de entrada de agua fría:40°C
Temperatura de salida:45°C

Tipo Modular
Modelo - RLSFWM -B
(RLSFWM -(B)R)
136
272
408
544
680
816
952
Capacidad de enfriamiento kW 136 272 408 544 680 816 952
Potencia de entrada de refrigeración kW 42.2 84.3 126.5 168.6 210.8 253 295.1
Corriente de funcionamiento A 80.4 162.8 241.2 321.6 402 482.4 562.8
Capacidad de calefacción kW 140 280 420 560 700 840 980
Potencia de calentamiento kW 44.1 88.2 132.4 176.5 220.6 264.7 308.8
Corriente de funcionamiento A 76.4 150.8 229.2 305.6 382 458.4 534.8
Máx. corriente de funcionamiento A 96.4 195.3 289.2 385.6 482 578.4 674.8
Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*35 2*16 (3*35 2*16)*2 (3*35 2*16)*3 (3*35 2*16)*4 (3*35 2*16)*5 (3*35 2*16)*6 (3*35 2*16)*7
Compresor Tipo Scroll hermético
Cantidad 4 8 12 16 20 24 28
Voltaje de potencia 3N-380V-50HZ
Modo de inicio Inicio directo
Refrigerante Tipo R410a/R22
Carga (kg) 11.5*4 11.5*8 11.5*12 11.5*16 11.5*20 11.5*24 11.5*28
Control Válvula de expansión electrónica (EXV)
Evaporador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de aguaDN 65 65*2 65*3 65*4 65*5 65*6 65*7
Flujo de agua m³/h 23.4 46.8 70.2 93.6 117.0 140.4 163.7
Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
Dimensión L mm 2110 2110 2110 2110 2110 2110 2110
W mm 2160 4320 6480 8640 10800 12960 15120
H mm 1870 1870 1870 1870 1870 1870 1870
Peso neto kg 1360 2720 4080 5440 6800 8160 9520
Peso de la operación kg 1480 2960 4440 5920 7400 8880 10360
Nivel de ruido dB(A) 73 73 73 74 74 74 74
Principales medidas de protección 1. Protección de alto y bajo voltaje;
2. Protección anticongelante;
3. Control de temperatura;
4. Protección antifase propia;
5. Protección de alta y baja presión;
6. Protección de la temperatura de escape de alta presión;
7. Protección incorporada contra sobrecalentamiento del motor;
8. Protección contra sobrecorriente;
9. Válvula de seguridad;
10. Válvula de retención;
Observaciones 1. Condiciones de trabajo estándar de refrigeración
Temperatura ambiente:35°CDB/24°CWB
Temperatura de entrada de agua fría:12°C
Temperatura de salida:7°C
2. Condiciones de trabajo estándar de calefacción
Temperatura ambiente:7°CDB/6°CWB
Temperatura de entrada de agua fría:40°C
Temperatura de salida:45°C

Tipo Modular
Modelo
RLSFWM68
RLSFWM136
RLSFWM204
RLSFWM272
RLSFWM340
RLSFWM408
RLSFWM476
Capacidad de refrigeración nominal kW 68 136 204 272 340 408 476
Potencia de entrada kW 21.1 42.2 63.2 84.3 105.4 126.5 147.6
Corriente de funcionamiento A 41.2 82.4 123.6 164.8 206 247.2 288.4
Capacidad nominal de calefacción I kW 78 156 234 312 390 468 546
Potencia de entrada kW 22.3 44.7 67 89.4 111.7 134 156.4
Corriente de funcionamiento A 41.6 79 118.5 158 197.5 237 276.5
Capacidad nominal de calefacción II kW 57 114 171 228 285 342 399
Potencia de entrada kW 21.3 42.6 63.9 85.2 106.5 127.8 149.1
Corriente de funcionamiento A 41.6 83.2 124.8 166.4 208 249.6 291.2
Máx. corriente de funcionamiento A 50.4 96.4 144.6 192.8 241 289.2 337.4
Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*16 2*10 (3*16 2*10)*2 (3*16 2*10)*3 (3*16 2*10)*4 (3*16 2*10)*5 (3*16 2*10)*6 (3*16 2*10)*7
Compresor Tipo Scroll hermético
Cantidad 2 4 6 8 10 12 14
Voltaje de potencia 3N-380V-50HZ
Modo de inicio Inicio directo
Refrigerante Tipo R410a/R22
Carga (kg) 11*2 11*4 11*6 11*8 11*10 11*12 11*14
Dispositivo de control Válvula de expansión electrónica
Evaporador Tipo Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN DN50 DN50*2 DN50*3 DN50*4 DN50*5 DN50*6 DN50*7
Flujo de agua m³/h 10.66 21.32 31.98 42.64 53.30 63.96 74.62
Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
Dimensión L mm 2110 2110 2110 2110 2110 2110 2110
W mm 1080 2160 3240 4320 5400 6480 7560
H mm 1870 1870 1870 1870 1870 1870 1870
Peso neto kg 700 1400 2100 2800 3500 4200 4900
Peso estándar kg 760 1520 2280 3040 3800 4560 5320
Nivel de ruido dB(A) 73 73 73 74 74 74 74
Principales medidas de protección 1. Protección de alto y bajo voltaje;
2. Protección anticongelante;
3. Control de temperatura;
4. Protección antifase propia;
5. Protección de alta y baja presión;
6. Protección de la temperatura de escape de alta presión;
7. Protección incorporada contra sobrecalentamiento del motor;
8. Protección contra sobrecorriente;
9. Válvula de seguridad;
10. Válvula de retención;
Observaciones 1. Condiciones de trabajo estándar de refrigeración
Temperatura ambiente:35°CDB/24°CWB
Temperatura de entrada de agua fría:12°C
Temperatura de salida:7°C
2. Condiciones de trabajo estándar de calefacción
Temperatura ambiente:7°CDB/6°CWB
Temperatura de entrada de agua fría:40°C
Temperatura de salida:45°C

Tipo Modular
Modelo
RLSFWM136
RLSFWM272
RLSFWM408
RLSFWM544
RLSFWM680
RLSFWM816
RLSFWM952
Capacidad de refrigeración nominal kW 136 272 408 544 680 816 952
Potencia de entrada de refrigeración kW 42.2 84.4 126.6 168.8 211 253.2 295.4
Corriente de funcionamiento A 82.4 164.8 247.2 329.6 412 494.4 576.8
Capacidad nominal de calefacción I kW 156 312 468 624 780 936 1092
Potencia de entrada de calefacción kW 44.7 89.4 134 178.7 223.4 268.1 312.9
Corriente de funcionamiento A 80.4 160.8 241.2 321.6 402 482.4 562.8
Capacidad nominal de calefacción II kW 114 228 342 456 570 684 798
Potencia de entrada de calefacción kW 42.6 85.2 127.8 170.4 213 255.6 298.2
Corriente de funcionamiento A 83.2 166.4 249.6 332.8 416 499.2 582.4
Máx. corriente de funcionamiento A 96.4 192.8 289.2 385.6 482 578.4 674.8
Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*35 2*16 (3*35 2*16)*2 (3*35 2*16)*3 (3*35 2*16)*4 (3*35 2*16)*5 (3*35 2*16)*6 (3*35 2*16)*7
Voltaje de potencia 3N-380V-50HZ
Compresor Tipo Scroll hermético
Cantidad 4 8 12 16 20 24 28
Modo de inicio Inicio directo
Refrigerant Tipo R410a/R22
Carga (kg) 11.5*4 11.5*8 11.5*12 11.5*16 11.5*20 11.5*24 11.5*28
Dispositivo de control Válvula de expansión electrónica
Evaporador   Tipo de carcasa y tubo
Caída de presión de agua kPa 70
Diámetro de la tubería de agua DN DN65 DN65*2 DN65*3 DN65*4 DN65*5 DN65*6 DN65*7
Flujo de agua m³/h 23.39 46.78 70.18 93.57 116.96 140.35 163.74
Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
Dimensión L mm 2110 2110 2110 2110 2110 2110 2110
W mm 2160 4320 6480 8640 10800 12960 15120
H mm 1870 1870 1870 1870 1870 1870 1870
Peso neto kg 1360 2720 4080 5440 6800 8160 9520
Peso estándar kg 1480 2960 4440 5920 7400 8880 10360
Nivel de ruido dB(A) 73 73 73 74 74 74 74
Principales medidas de protección 1. Protección de alto y bajo voltaje;
2. Protección anticongelante;
3. Control de temperatura;
4. Protección antifase propia;
5. Protección de alta y baja presión;
6. Protección de la temperatura de escape de alta presión;
7. Protección incorporada contra sobrecalentamiento del motor;
8. Protección contra sobrecorriente;
9. Válvula de seguridad;
10. Válvula de retención;
Observaciones: 1. Condiciones de trabajo estándar de refrigeración
Temperatura ambiente:35°CDB/24°CWB
Temperatura de entrada de agua fría:12°C
Temperatura de salida:7°C
2. Condiciones de trabajo estándar de calefacción
Temperatura ambiente:7°CDB/6°CWB
Temperatura de entrada de agua fría:40°C
Temperatura de salida:45°C
Medidas de protección principales
  • Protección de alto y bajo voltaje
  • Protección anti-congelamiento
  • Control de temperatura
  • Protección de potencia anti-fase
  • Protección de alta y baja presión
  • Protección de temperatura de escape de alta presión
  • Protección de sobrecalentamiento del motor integrado
  • Protección de sobre-corriente
  • Válvula de seguridad
  • Válvula antirretorno

Notas
Refrigeración: Temperatura ambiente DB 35 ℃, WB 24 ℃. Temperatura de entrada/salida del agua 12/7 ℃
Calefacción: Temperatura ambiente DB 7 ℃, WB 6 ℃. Temperatura de entrada / salida de agua 40/45 ℃
Las unidades anteriormente mencionadas pueden realizar las conexión modular de 1-7 unidades y pueden controlar la regulación de la energía automáticamente
Presión de sonido medida a una distancia de 1 m y a una altura de 1.5 m por encima del suelo en campo abierto
La bomba de agua incorporada y el tanque de expansión son disponibles.

Características
  • Es fácil de instalar y ahorra espacio. No necesita equiparse con una bomba de agua refrigerante, torre de refrigeración, u otros equipos auxiliares. No necesita una gran cantidad de materiales ni cargos de instalación.
  • Una máquina tiene dos usos. Puede trabajar como suministro de calefacción o máquina refrigerante con el mismo equipo.
  • Diseño del sistema de tipo modular. Todos los sistemas refrigerantes funcionan independientemente y respaldan a las otras piezas. La falla de cualquiera de los circuitos de refrigeración no afectará la operación normal de otros circuitos.
  • Se puede ensamblar la máquina completa in situ. Los módulos estándar son livianos y ocupan un espacio mínimo.
  • Se puede lograr una combinación libre entre módulos de acuerdo a los requerimientos del cliente y las necesidades de refrigeración/calefacción.
  • Mientras se inicia el equipo, la computadora controla los compresores para que arranquen en orden, lo que reduce el impacto de la corriente para alimentar la red.
