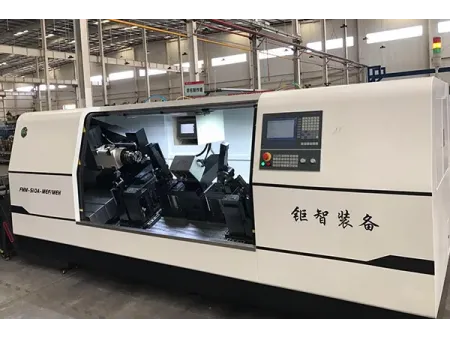

Fresadora CNC para piezas de subchasis y chasis de automóviles
Las fresadoras CNC para piezas de subchasis y chasis de automóviles están diseñadas para el mecanizado de alta precisión de estructuras de bastidor. La fresadora utiliza un husillo BT50 de alta potencia y un diseño de guías transversales rígidas para garantizar un rendimiento de corte estable. El avance de fresado se controla mediante un sistema micro CNC Bosch Rexroth MTX con servomotores originales de Rexroth, mientras que los encoders lineales de alta precisión FAGOR proporcionan retroalimentación de bucle cerrado para un control preciso de la posición. Las superficies de los pasadores de fresado se monitorizan mediante cuatro sensores de desplazamiento láser Panasonic HG1, y el PLC procesa los datos medidos para calcular los ángulos de inclinación y de haz necesarios. Un sistema de lubricación automática garantiza la correcta lubricación de los componentes móviles, y un sistema automático de evacuación de virutas mantiene limpia la zona de mecanizado durante la operación.
| Item | Especificaciones |
| Dimensiones generales (L × An × Al) | 4050 (sin transportador de virutas) × 1750 × 1650 mm |
| Potencia total | 30 kW |
| Voltaje de funcionamiento | Trifásico, dos hilos, 380 V ±5% |
| Fuerza de sujeción neumática-hidráulica | > 2000 kg |
| Ángulo de la punta de la pata delantera izquierda | 0.13° ±0.1° |
| Ángulo de la punta de la pata delantera derecha | 0.13° ±0.1° |
| Ángulo de inclinación hacia la izquierda | 1.09° ±0.3° |
| Ángulo de inclinación recto | 1.09° ±0.3° |
- Antes de comenzar el proceso de mecanizado, la fresadora CNC comprueba la cantidad de material restante en la pieza y retira solo lo necesario para cumplir con las dimensiones requeridas.
- Tras el acabado, se inspecciona automáticamente el ángulo de inclinación y el ángulo de bisel de la cara frontal. Los datos de inspección se almacenan y las piezas se marcan solo después de pasar la comprobación.
- Los ángulos de bisel e inclinación de la cara frontal fresada se pueden ajustar mediante servomotor, con un rango de ajuste de ±3°.
- Los servoalimentadores controlados por CNC permiten ajustar la posición de avance con facilidad y precisión sobre la superficie mecanizada.
- La mesa inclinada a 25°, junto con un extractor de virutas, permite la extracción automática de virutas y mantiene limpia la zona de mecanizado.
- Sistema de sujeción neumático-hidráulico
- Mesa giratoria CNC con sistema de autobloqueo
- Sistema de lubricación automática (tipo depósito)
- Mesa deslizante rígida y conjunto de accionamiento
- Sistema de medición de desplazamiento láser
- Sistema de arranque automático de viruta
- Sistema de microcontrol MTX (incluye servoaccionamientos, HMI y protección contra fugas)

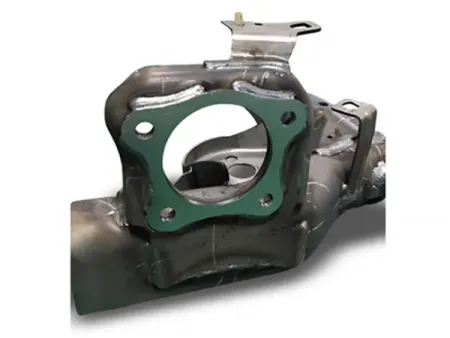

Mecanizado de bastidores auxiliares traseros de automoción
Los subchasis traseros son una de las partes estructurales clave de un vehículo, y su precisión influye directamente en la maniobrabilidad, la seguridad y la durabilidad. Generalmente, se utilizan fresadoras CNC para mecanizar superficies y puntos de montaje, de modo que el subchasis encaje correctamente con los demás componentes del chasis y mantenga sus dimensiones constantes durante el ensamblaje del vehículo.
