- Acción directa, normalmente cerrada
- Tamaño del puerto: 1/2"–1"
- Temperatura del fluido: -5°C a 80°C (-5°C a 120°C)
- Presión de operación: 0–1.0MPa
- Medios: aire, agua, aceite, gas
La serie PU220 es una válvula de solenoide de acción directa de 2/2 vías diseñada para aplicaciones exigentes de control de fluidos industriales. Ofrece una amplia compatibilidad con fluidos y alta fiabilidad, y es apta para aire, agua, aceite y gas. El cuerpo de la válvula cuenta con un amplio canal de flujo y una estructura antiinterferencias que reduce eficazmente la pérdida de presión, previene obstrucciones y permite el manejo de fluidos con impurezas o partículas sin filtrar. Admite bobinas opcionales de alta potencia de 20W, lo que permite un funcionamiento continuo 24/7 con protección contra sobrecalentamiento. La válvula mantiene un caudal estable y una larga vida útil incluso en condiciones de filtración limitada o en instalaciones confinadas.
Características
- Diseño compacto y fácil de instalar, ideal para espacios reducidos.
- Cuerpo resistente a la corrosión con sellado duradero (p. ej., NBR, EPDM, Vitón) para un bajo mantenimiento.
- Arranque sin presión con tiempo de reacción rápido y mayor capacidad de caudal que los modelos con accionamiento piloto.
- Niveles de protección opcionales y conexiones DIN, que cumplen con las normas internacionales.
Aplicaciones
- Lavado de autos
- Equipos de lavandería
- Compresores de aire
- Sistemas de control de agua industrial
- Bombas de agua
- Sistemas de tratamiento de agua

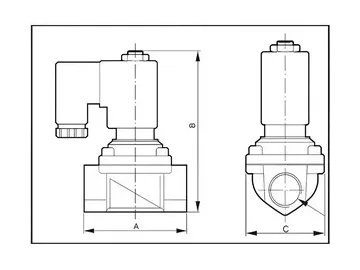

Dimensiones (mm)
| Modelo | Tamaño del puerto | A | B | C |
| PU220-025-01-A2 | 1/8" | 30 | 62 | 22 |
| PU220-025-02-A2 | 1/4" | 30 | 62 | 22 |
| PU220-040-03-A2 | 3/8" | 67.5 | 101 | 48 |
| PU220-160-04-A2 | 1/2" | 67.5 | 101 | 48 |
| PU220-200-06-A2 | 3/4" | 75 | 107 | 58 |
| PU220-250-08-A2 | 1" | 96 | 121 | 70 |
Especificaciones
| Categoría | Válvulas solenoides de 2/2 vías |
| Modo de funcionamiento | Acción directa | Tamaño del puerto | 1/2"–1" |
| Serie | PU220 | Función | Normalmente cerrado (NC) |
| Material del cuerpo | Latón | Cableado | Conector DIN |
| Método de control | Válvula solenoide | Nivel de protección | IP65 / IP67 |
| Presión de funcionamiento | 0–1.0MPa | Montaje | Se requiere soporte |
| Material de sellado | NBR, EPDM, Vitón | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | -5°C a 80°C (-5℃ a 120℃) | Opciones de roscado | Rosca BSP, NPT |
