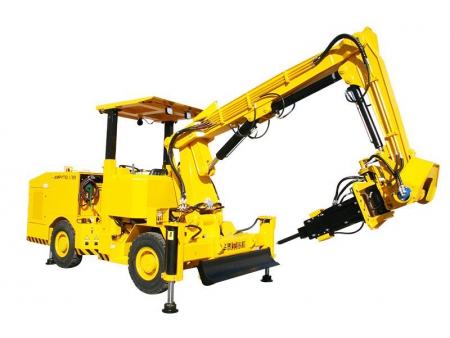

Desatador de rocas KQ311, Equipo scaler

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-4-hydraulic-scaling-rigs.html

Equipo de perforación subterráneo para minería y túneles

Dimensiones (LxAn×Al): 8800×1750×2650mm
Peso: 12000kg
Máx. escalada: 25%(14°)

Diagrama de estructura

Especificaciones técnicas

Dimensiones	Longitud 8800 mm	Martillo hidráulico	Soosan SB30
	Ancho 1750 mm	Potencia de impacto	350J
	Altura 2650 mm	Frecuencia de impacto	9-16Hz
Peso	12000 kg	Flujo de accionamiento	25-40L/Min
Motor	Cummins QSB3.9-C80-31	Presión de trabajo	90-125Bar
Potencia/velocidad	60kW/2200rpm	Ángulo del brazo oscilante	±30°
Purificación de gases de escape	Catalizador de escape	Ángulo de inclinación del brazo de traslación	45°
Sistema de accionamiento	Sistema de tracción a las cuatro ruedas con eje húmedo	Ángulo de elevación de la mitad del brazo	60°
Ángulo de giro	±6°	Ángulo de inclinación del brazo delantero	95°
Neumáticos	11.00－20	Ángulo de inclinación del martillo hidráulico	120°
Mecanismo de dirección	±40°	Ángulo del cilindro de giro	±90°
Radio de giro (interior/exterior)	3510/5610mm	Expansión y contracción del brazo de perforación	1200mm
Frenado de desplazamiento	Freno húmedo	Altura máxima de trabajo	8300mm
Velocidad de desplazamiento	10km/h	Ancho máximo de trabajo	8800mm
Máx. gradeabilidad	25％(14°)	Ángulo hacia atrás de la cabina	15°
Distancia entre ejes	3200mm	Potencia de la bomba de agua	0.5kW
Banda de rodadura de la rueda	1400mm	Flujo de la bomba de agua	2L/Min
Distancia al suelo	300mm	Elevador de cabina	400mm

Características

El desatador de rocas (o llamado también equipo scaler) está equipado con un martillo hidráulico SOOSAN, que utiliza un diseño optimizado para aumentar la carrera del pistón y el cilindro, además permite el mismo diámetro de pistón y varilla de perforación para que el martillo hidráulico y el equipo de escalado tengan la mejor compatibilidad posible, logrando así una alta potencia de salida, excelente eficiencia energética, menos fallas, fácil mantenimiento y bajo costo de operación;
La pluma telescópica está diseñada con un sistema mecánico de sujeción paralela para mejorar el área de cobertura y lograr operaciones de perforación en la parte superior, lateral, inferior y frontal;
Dos manijas de control electrónico se colocan a ambos lados del asiento giratorio, lo que brinda al operador una gran comodidad para el control. El control proporcional electrohidráulico hace que el movimiento del equipo de escalado hidráulico sea más preciso;
El sistema hidráulico de detección de carga se incluye en este equipo de escalado hidráulico, lo que garantiza el ahorro de energía, el funcionamiento suave y el posicionamiento preciso. El diseño racional del circuito hidráulico da como resultado una reacción más rápida y una mayor eficiencia de trabajo. Todos los componentes hidráulicos son de marcas de renombre mundial;
El mecanismo de marcha está construido con chasis articulado minero, eje húmedo y ruedas de goma, con alta velocidad de marcha, pequeño radio de giro y potente pendiente, lo que permite que el desatador de rocas sea adecuado para el sitio de construcción que requiere transportes frecuentes;
Ofrecemos un mecanismo de anclaje de techo opcional, que reemplaza la necesidad de ajustes manuales para asegurar la estabilidad del mismo, permitiendo así que el personal evite áreas de riesgo.
Nuestro desatador de rocas modelo KQ311 se distingue por su pala frontal diseñada para remover escombros del suelo, facilitando la limpieza alrededor de las zonas de explosivos, protegiendo los neumáticos y expandiendo el espacio de trabajo para aumentar la eficacia de la operación. Además, cuenta con un eficiente sistema de supresión de polvo mediante neblina de agua a alta presión.
Equipado con un motor diésel Cummins de bajo nivel de emisiones (nivel III), en combinación con un sistema hidráulico de tracción a las cuatro ruedas que permite un cambio de velocidad continuo, excelente capacidad de escalada y alta velocidad de desplazamiento. Un sistema de purificación de gases de escape mejora las condiciones de trabajo subterráneas.
El sistema de frenado incorpora un sistema de freno de disco húmedo múltiple de doble circuito, complementado con un freno de estacionamiento de disco múltiple, proporcionando una doble seguridad en el frenado. Interruptores de freno de emergencia adicionales elevan la seguridad en entornos subterráneos.
La amplitud del espacio de trabajo, una cabina con funciones de elevación e inclinación, junto con dispositivos de protección y diversas funciones automáticas, aseguran una visibilidad óptima y permiten una perforación segura, rápida y precisa. Se ofrece la opción de control remoto inalámbrico y con cable para una mayor seguridad y operabilidad.
El diseño del desatador de rocas ha sido optimizado para proporcionar excelente visibilidad al conductor, y todos los componentes son fácilmente accesibles, simplificando las tareas de mantenimiento.
