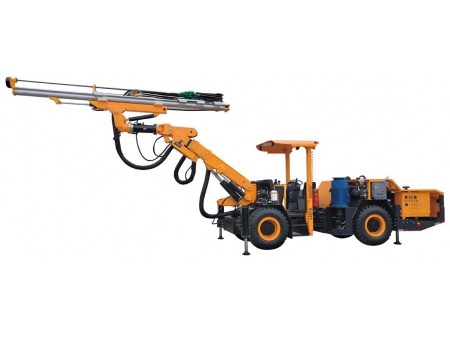

Equipo de perforación frontal KJ311, Jumbos para perforación frontal

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-1-10-hydraulic-tunneling-drilling-rig.html

Equipo de perforación frontal con mayor altura de trabajo

Dimensiones (L×An×Al): 12000×1750×2000/3000mm
Peso: Aprox.12000kg
Máx. gradeabilidad: 25%(14°)
Rango de sección transversal: 12-44m²

Este equipo de perforación frontal es diseñado con mayor altura de trabajo, siendo sus dimensiones de 12000x1750x2000/3000mm, además de peso de aproximadamente 12000kg.
Este jumbo para perforación frontal es adecuado para grandes minas de roca dura y túneles con secciones transversales de 12-44m². El equipo de perforación puede alcanzar una altura de 7.4m desde el nivel del piso y un ancho de hasta 7.6m.

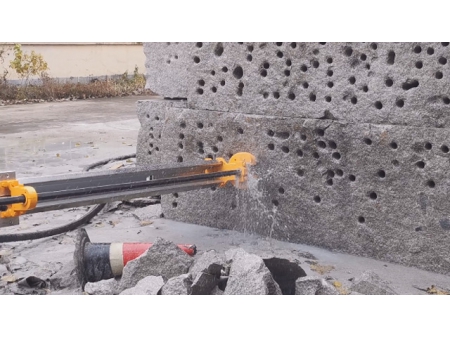

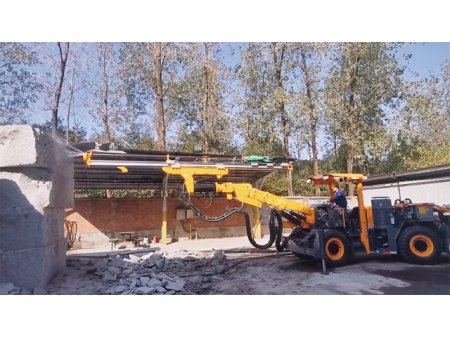

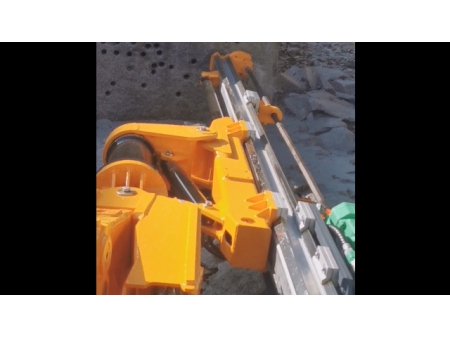

Video

Diagrama de estructura

Especificaciones técnicas

Dimensionses y peso
Longitud		12000mm
Ancho		1750mm
Altura		2000/3000mm
Peso		Approx.12000kg
Velocidad de desplazamiento en terreno llano		10km/h
Máx. gradeabilidad		25%(14°)
Protección de seguridad
Nivel de ruido		< 100dB(A)
Techo de seguridad de elevación		Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire	1×JN4	Consumo de aceite de lubricación			180-250g/h
Capacidad del compresor de aire	0.5m³/min
Presión	6-8bar	Bomba de agua			1×CR3		1×CR5
Dispositivo de lubricación de vástago	Bomba electrónica de lubricación por pulsos	Potencia			1.5kW		5.5kW
Consumo de aire de lubricación	0.3m³/min	Capacidad de la bomba de agua			3m³/h		6m³/h
Chasis
Motor diesel	Cummins QSB3.9-C80-31 60kW, 2200rpm	Neumáticos			11.00-20
Purificación de gases de escape	Catalizador de escape	Mecanismo de dirección			Ángulo de dirección articulado: ±40°
Sistema de accionamiento	Sistema hidráulico cerrado para la conducción en cuatro ruedas	Frenado de desplazamiento			Freno hidráulico de dos circuitos
Ángulo de giro	Giro del eje trasero: ±10°	Frenado de estacionamiento			Freno multidisco húmedo del reductor
		Tanque de combustible			60L
Sistema de perforación
Taladro de roca (drifter)	1×HC50/R38	1×HC109/R38				1×HC95LM/R38
Potencia de impacto	13kW	18.8kW				21kW
Flujo de impacto	105L/min	135L/min				100-120L/min
Presión de impacto	130bar	135bar				180-200bar
Presión rotatoria máxima	150bar	150bar				210bar
Frecuencia de impacto	62Hz	47Hz				62Hz
Par	325Nm	780Nm				764Nm
Diámetro del orificio	Ø32-76mm	Ø42-102mm				Ø42-102mm
Rotación de la viga	360°
Extensión de alimentación	1600mm
Modelo de pluma de perforación	K35F
Forma de la pluma de perforación	Paralelismo automático
Extensión de la pluma	1750mm
Unidad de potencia hidráulica eléctrica
Motor	45kW		55kW			75kW
Impacto/alimentación/posicionamiento	Bomba de pistón axial de desplazamiento variable
Rotación	Bomba de engranajes
Finura del filtro	10µ
Depósito de aceite hidráulico	240L
Enfriador hidráulico	Enfriador de agua
Voltaje de trabajo	380V
Frecuencia	50Hz
Método de inicio	Star/delta
Carrete de cable	1×F440
Longitud del cableado del carrete	100m			80m
Especificaciones del cable	3×35 3G6			3×50 3G6
