Sistema de inspección visual automática, JYWD120X

Sistema de inspección visual diseñado especialmente para el sector farmacéutico, capaz de detectar múltiples defectos en bolsas intravenosas de 50 a 250 ml. Funciona con gran eficiencia, alcanzando velocidades de hasta 120 bolsas por minuto, lo que lo convierte en una solución ideal para líneas de producción exigentes
Especificaciones técnicas
  • Velocidad: 120 bolsas/min
  • Envase aplicable: Bolsas intravenosas de 50 - 250 ml
  • Inspecciones estándar: detección de objetos extraños, tapón de goma y defectos de apariencia
  • Potencia: 15 kW
  • Dimensiones de la máquina (L×A×A): 5000 × 2400 × 2000 mm
Aspectos destacados
  • Cumple de forma estricta con las normativas de inspección farmacéutica vigentes tanto en la FDA como en la Unión Europea
  • Ofrece una capacidad de inspección de alto rendimiento, alcanzando hasta 120 bolsas de suero por minuto, lo que garantiza eficiencia sin comprometer la calidad
  • Combina técnicas tradicionales de procesamiento de imágenes con algoritmos de aprendizaje profundo, logrando una detección de defectos más precisa e inteligente
  • Su interfaz HMI, clara e intuitiva, permite un control total del sistema e incorpora un completo registro de auditoría que rastrea todas las operaciones del usuario, ajustes de parámetros y datos de producción
  • Está fabricado con componentes de marcas reconocidas internacionalmente, como cámaras industriales Basler y servomotores Mitsubishi
  • Todos los movimientos del sistema están controlados por servomotores de alta precisión, con mecanismos de husillo de bolas y guías lineales que aseguran un funcionamiento estable y exacto en todo momento
Aplicaciones

Ha sido desarrollada para la inspección de bolsas intravenosas transparentes que contienen soluciones inyectables. Su tecnología de última generación permite detectar de forma precisa tanto contaminantes visibles como fragmentos de vidrio, cabellos o partículas blancas como defectos de apariencia, incluyendo fallas en el tapón de goma o deformaciones en la propia bolsa. Una solución ideal para garantizar la seguridad y calidad del producto final.

  • Defectos de la tapa
  • Defecto de apariencia - falta la pestaña desprendible
  • Puntos negros
  • Materia extraña
Características
  • Desarrollada con tecnología propia y patentada de rotación de bolsas, asegura un movimiento completo del contenido durante la inspección, lo que reduce significativamente el riesgo de pasar por alto partículas extrañas. Todos los derechos de propiedad intelectual pertenecen íntegramente al fabricante
  • Su diseño compacto integra múltiples brazos robóticos SCARA que manipulan las bolsas con precisión, lo que la convierte en una solución ideal para entornos farmacéuticos con espacio limitado
  • Su versatilidad admite diferentes tamaños de bolsas intravenosas sin necesidad de reemplazar piezas, lo que agiliza el proceso y mejora la eficiencia operativa
  • Incorpora cámaras industriales de alta velocidad y resolución, capaces de realizar inspecciones precisas en tiempo real
  • El sistema puede controlarse desde cualquier punto gracias a un panel inalámbrico intuitivo, que permite acceso total a las funciones de la máquina sin limitar la movilidad del operador
  • Todos los componentes clave desde los elementos eléctricos hasta los rodamientos provienen de marcas reconocidas a nivel nacional e internacional, lo que garantiza un funcionamiento confiable y duradero
Principio de funcionamiento

Ha sido diseñada para inspeccionar bolsas de suero con total precisión, utilizando tecnología de visión artificial que permite detectar impurezas visibles y cualquier defecto en la apariencia del envase.

  • Detección de partículas visibles:

    Durante el proceso de inspección, la bolsa de suero gira sobre una plataforma rotativa. Al detenerse, el líquido en su interior sigue moviéndose por inercia, provocando que las posibles impurezas también se desplacen. Es en ese momento cuando el sistema de visión artificial captura una serie de imágenes sucesivas, para luego analizarlas para verificar si hay partículas extrañas y determinar si el producto cumple con los estándares de calidad establecidos.

  • Inspección de defectos de apariencia:

    Una vez posicionada con precisión por un brazo robótico, la bolsa pasa a la estación de inspección, donde cámaras industriales escanean su superficie externa y la zona del tapón. A través de un software de procesamiento de imágenes, se analizan los datos visuales para detectar imperfecciones, como deformaciones, daños o defectos en el cierre, garantizando un control exhaustivo del aspecto del producto.

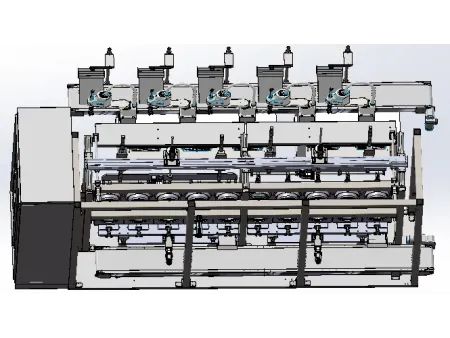

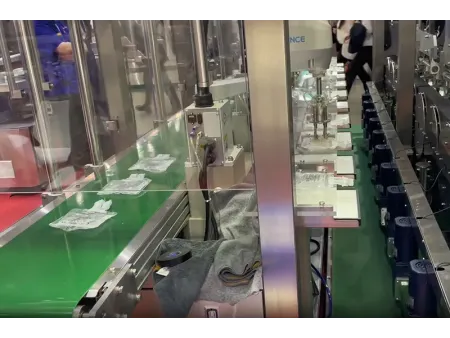

Flujo de trabajo
  • Productos a inspeccionar
  • Cinta de malla de alimentación
  • Clasificación con brazo robótico
  • Inspección de apariencia y tapón de goma
  • Recojo de bolsas con pinza
  • Mecanismo de rotación de bolsas
  • Inspección de objetos extraños
  • Separación de productos calificados y no calificados

La configuración básica incorpora dos estaciones de inspección y un conjunto de 20 cámaras de alta resolución. Cada bolsa es analizada detalladamente mediante más de 324 capturas de imagen para detectar partículas extrañas y al menos dos imágenes adicionales para evaluar su apariencia externa, garantizando así una detección confiable y precisa de cualquier defecto.

El sistema está diseñado para trabajar sin contacto directo con el producto y es compatible con diferentes tipos de bolsas utilizadas en el sector médico, incluyendo bolsas de infusión, bolsas flexibles para soluciones inyectables y bolsas intravenosas con uno o dos tubos, con o sin orejetas para colgado.

  • Excelente capacidad de inspección, alcanzando hasta 120 bolsas por minuto
  • Funcionamiento continuo, estable y confiable, ideal para una producción prolongada sin interrupciones
  • Gran precisión en la detección de defectos, reduciendo al mínimo las falsas alarmas y reforzando la seguridad del paciente en cada etapa del proceso
