Prensa de estampado de láminas metálicas de alta precisión APD 80-260 toneladas

Solicite un presupuesto

Nosotros: http://machinerychina.es/1-3-80-260ton-precision-metal-stamping-press.html

Características

La prensa de estampado para metales APD 80-260 toneladas fue diseñada y fabricada con una estructura de acero resistente y soldadura de placas de acero de alta calidad. Esta máquina tiene precisión, estabilidad y confiabilidad luego de eliminar la tensión del material interno.
El centro de transmisión y centro de mecanizado se ubican en el mismo lugar para que la prensa pueda optimizar la precisión y estabilidad.
Cuenta con un balanceador simétrico para aumentar la estabilidad.
La precisión del ajuste de altura de troquel es de 0.1mm. que permite que las operaciones sean seguras.
Las partes como eje flexionado, juego de engranajes, biela de conexión, etc tienen una gran resistencia integral y abrasiva con un acabado y esmerilado.
Embrague y freno sensibles, excelente electroválvula y protector contra sobrecarga están instalados para garantizar la precisión y seguridad de la puesta en marcha y freno de la corredera.
El marco del lado plano de la prensa cuenta con un bastidor integrado, que lo hace apto para el estampado progresivo.
Evita el efecto de la prensa de marco C reduciendo costos durante el proceso metalúrgico.
La estampadora cuenta con una resistente estructura de acero y el deslizante se ubica en el centro de la junta. Estas características implican que cuenta con precisión y estabilidad dinámica a duradera y larga vida útil.
La parte inferior del perno perforador es 15-25% mas largo que el del modelo de prensa de estampado en C. esto aumenta la ingeniería y otorga valores agregados al proceso metalúrgico.
Tiene un embrague húmedo con alto torque que Brinda larga vida útil a bajo costo.
El sistema electrónico multifunción genera gran seguridad en las operaciones.
Los equipos de automatización facilitan las operaciones.

Especificaciones técnicas

Nombre	Modelo	APD-80
Tipo		Tipo V	Tipo H
Capacidad	Ton	80
Punto de tonelaje nominal	mm	4	2
Carrera	mm	150	70
Altura de troquel	mm	340	380
Carreras por minuto	c.p.m	35-80	80-120
Ajuste de corredera	mm	80
Área de corredera	mm	560×420×70
Área de amortiguador	mm	760×550×90
Motor principal	kw.p	7.5
Dispositivo de ajuste de corredera	HP	Eléctrico
Presión de aire	kg/cm2	6
Dimensiones (largo×ancho×alto) Dimensiones de prensa	mm	1300×1890×3000
Peso de prensa	Ton	7.8
Precisión de prensa		GB(JIS) 1 clase
Capacidad de almohadilla	Ton	3.6
Carrera de amortiguador	mm	70
Área efectiva de amortiguador	mm2	450×310

Nombre	Modelo	APD-110
Tipo		Tipo V	Tipo H
Capacidad	Ton	110
Punto de tonelaje nominal	mm	6	3
Carrera	mm	180	200
Altura de troquel	mm	360	410
Carreras por minuto	c.p.m	30-60	60-90
Ajuste de corredera	mm	80
Área de corredera	mm	650×470×80
Área de almohadilla	mm	900×600×110
Motor principal	kw.p	11
Dispositivo de ajuste de corredera	HP	Eléctrico
Presión de aire	kg/cm2	6
Dimensiones (largo×ancho×alto) Dimensiones de la prensa	mm	1420×1985×3200
Peso de prensa	Ton	10.5
Precisión de prensa		GB(JIS) 1 clase
Capacidad de amortiguador de troquel	Ton	6.3
Carrera de amortiguador	mm	80
Área efectiva de amortiguador	mm2	500×350

Nombre	Modelo	APD-160
Tipo		Tipo V	Tipo H
Capacidad	Ton	160
Punto de tonelaje nominal	mm	6	3
Carrera	mm	200	90
Altura de troquel	mm	460	510
Carreras por minuto	c.p.m	20-50	40-70
Ajuste de corredera	mm	100
Área de corredera	mm	700×550×90
Área de almohadilla	mm	980×880×140
Motor principal	kw.p	15
Dispositivo de ajuste de corredera	HP	Eléctrica
Presión de aire	kg/cm2	6
Dimensiones (largo×ancho×altura) Dimensiones de prensa	mm	1600×2200×3500
Peso de prensa	Ton	17.8
Precisión de prensa		GB(JIS) 1 clase
Capacidad de amortiguador	Ton	10
Carrera de amortiguador	mm	80
Área efectiva de amortiguador	mm2	650×420

Nombre	Modelo	APD-200
Tipo		Tipo V	Tipo H
Capacidad	Ton	200
Punto de tonelaje	mm	6	3
Carrera	mm	200	100
Altura de troquel	mm	460	510
Carrera por minuto	c.p.m	20-50	50-70
Ajuste de corredera	mm	110
Área de corredera	mm	850×630×90
Área de almohadilla	mm	1140×820×160
Motor principal	kw.p	18
Dispositivo de ajuste de corredera	HP	Eléctrico
Presión de aire	kg/cm2	6
Dimensiones (largo×ancho×alto) Dimensiones de prensa	mm	1750×2500×3900
Peso de prensa	Ton	25.3
Precisión de prensa		GB(JIS) 1 clase
Capacidad de amortiguador	Ton	14
Carrera de amortiguador	mm	100
Área efectiva de amortiguador	mm2	710×480

Nombre	Modelo	APD-260
Tipo		Tipo V	Tipo H
Capacidad	Ton	260
Punto de tonelaje nominal	mm	7	3.5
Carrrea	mm	250	3.5
Altura de troquel	mm	500	150
Carrera por minuto	c.p.m	20-50	550
Ajuste de corredera	mm	120
Área de corredera	mm	950x700x100
Área de almohadilla	mm	1500x840x180
Motor principal	kw.p	22
Dispositivo de ajuste de corredera	HP	Eléctrica
Presión de aire	kg/cm2	6
Dimensiones (largo×ancho×altura) Dimensiones de prensa	mm	2780x1850x4470
Peso de prensa	Ton	32
Precisión de prensa		GB(JIS) 1 clase
Capacidad de amortiguadores	Ton	14
Carrera de amortiguadores	mm	100
Área efectiva de amortiuguadores	mm2	810×480

Dimensiones externas

Modelo	A	B	C	D	E	F	G	H	I
APD-80	360	180	150	560	300	220	Φ50	180	420
APD-110	400	200	160	650	300	220	Φ50	220	470
APD-160	440	220	220	700	300	175	Φ65	220	550
APD-200	480	240	280	850	420	200	Φ65	300	630
APD-260	520	260	290	950	420	200	Φ65	300	700

Configuración estándar y opcional

Estándar	Opcional
Inversor	Sistema de lubricación eléctrica y automática
Protección hidráulica de sobrecarga	Dispositivo amortiguador neumático
Dispositivo de ajuste de corredera	Contador programable
Indicador de altura de troquel	Interruptor de pie
Dispositivo de balance	Dispositivo de cambio rápido de troquel (Elevador de troquel, sujetador, brazo)
Interruptor de cámara giratoria	Dispositivo de freno de corredera
Indicador de ángulo de cigüeñal	Detección de atasco
Contador electrónico de carreras	Fuente
Receptáculo de aire	Montura antivibración
Dispositivo de seguridad contra sobre funcionamiento	Dispositivo de seguridad foto electrónico
Caja de herramientas para mantenimiento	Alimentador
	Desbobinador
	Nivelador
	Brazo mecánico
	Luz interior de troquel
	Dispositivo de alimentación izquierda (derecha)
	Sistema contador PAC 100
	Sistema contador humano-computarizado

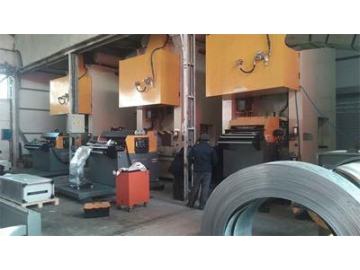

Trabajo de prensa de estampado para cliente
