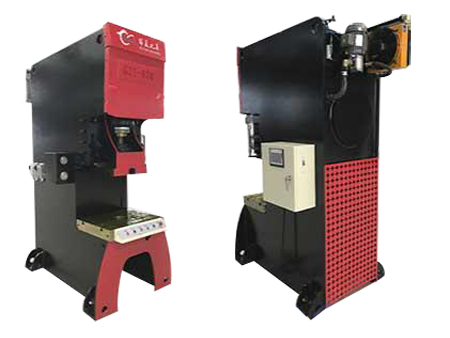

Prensa punzonadora de alta precisión

Solicite un presupuesto

Nosotros: http://hxmachinetools.com/6-6-high-precision-metal-punch-press.html

La prensa punzonadora de alta precisión utiliza un sistema de operación a dos manos con botón de paro de emergencia y funciones de movimiento a un punto superior/inferior. Los usuarios pueden seleccionar tres modos operación: automático, semiautomático y por pasos; esto hace muy conveniente el manejo del equipo.

J96CY-15T
J96CY-25T
J96CY-40T
J96CY-63T
J96CY-80T
J96CY-100T
J96CY-1255T

Este producto se ha descontinuado y eliminado de nuestros almacenes.

Características

Nuestras prensas utilizan un diseño de bastidor en «C» completamente soldado, lo cual garantiza una rigidez excepcional y deformaciones pequeñas en la estructura de la máquina.
El sistema de control de la máquina utiliza un PLC marca Siemens para garantizar la exactitud.
El cabezal cuenta con gran exactitud de posicionamiento a lo largo de toda la carrera, durante el funcionamiento de la máquina, con un error de ±0.01. La posición también puede ser ajustada libremente.
Utiliza un sistema de aceite hidráulico para alcanzar altos niveles de presión, funcionamiento estable y un amplio rango de ajuste de presión.
Las juntas hidráulicas pueden ser seleccionadas, de acuerdo con las necesidades del cliente, entre marcas tales como Huade, japonesa NOK y taiwanesa DingZing.
El movimiento descendente del cabezal cuenta con dos opciones de velocidad: avance rápido y funcionamiento automático. Estos dos modos de operación incrementan la eficiencia de trabajo, permiten el ajuste a voluntad de la velocidad, protegen el troquel y mejoran la calidad de estampado del producto.
Dos métodos para el arranque del ciclo: por botón o por pedal.
Con base en los requerimientos del cliente, la prensa puede incluir un dispositivo de protección infrarrojo o un dispositivo de enfriamiento de la temperatura del aceite. El punto muerto inferior puede ser ajustado por medio de un encoder o una regleta indicadora.

Especificaciones

Modelo		J96CY-15T	J96CY-25T	J96CY-40T	J96CY-63T	J96CY-80T	J96CY-100T	J96CY-1255T
Fuerza nominal (kN)		150	250	400	630	800	1000	1250
Máxima presión hidráulica de operación (MPa)		24	24	24	24	24	24	24
Carrera máxima del cabezal (mm)		70	80	100	120	130	140	140
Altura máx. de apertura (incluyendo el espesor del portamatriz) (mm)		240	260	320	390	420	460	460
Ajuste de altura del troquel (mm)		45	70	80	80	100	100	100
Profundidad de la garganta (mm)		175	210	235	260	310	310	350
Altura de la mesa de trabajo al piso (mm)		700	740	740	750	760	800	870
Velocidad de descenso rápido (mm/s)		80	225	265	220	220	210	210
Velocidad de funcionamiento (mm/s)		30	14	14	16	15	14	14
Velocidad de retorno (mm/s)		120	99	118	195	180	165	165
Dimensiones de la superficie para el portapunzón	Ancho (mm)	200	250	320	440	500	500	600
	Largo (mm)	180	220	270	320	400	400	500
	Diámetro del orificio para el vástago (mm)	Φ40	Φ40	Φ50	Φ50	Φ60	Φ60	Φ60
Tamaño del portamatriz	Ancho (mm)	480	600	630	710	850	850	1000
	Largo (mm)	320	400	450	500	600	600	65
	Diámetro del orificio de salida (mm)	Φ100	Φ100	Φ150	Φ150	Φ180	Φ180	Φ200
Dimensiones	Ancho (mm)	800	1160	1100	1250	1370	1350	1600
	Largo (mm)	900	1155	1260	1450	1630	1630	1850
	Altura (mm)	1700	1900	1980	2270	2500	2500	3400
Potencia del motor principal (kW)		5.5	5.5	5.5	5.5	7.5	7.5	11
Peso (kg)		1000	1400	2000	3500	5800	5800	8000
