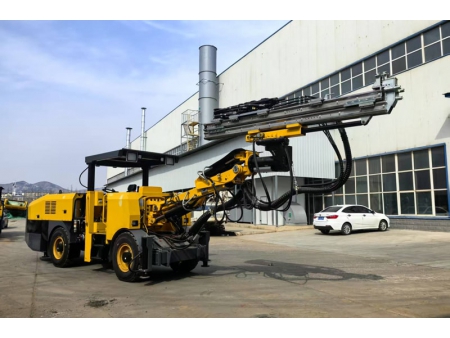

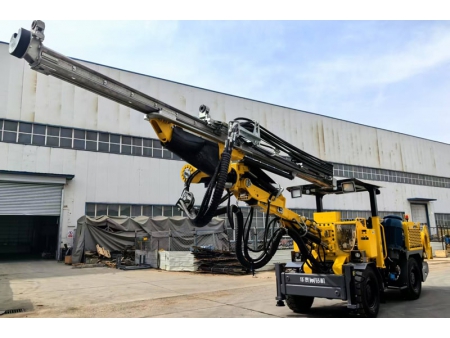

Jumbo Hidráulico de Perforación, HT81 (para túneles)

Jumbo Hidráulico de Perforación, HT81 (para túneles)
Jumbo Hidráulico de Perforación, HT81 (para túneles)
Jumbo Hidráulico de Perforación, HT81 (para túneles)
Solicite un presupuesto

Nuestro jumbo hidráulico para perforación cuenta con una estructura compacta, pequeñas dimensiones externas, eficiencia energética, bajo nivel de ruido, multifuncionalidad y alta eficiencia, lo que permite operaciones mecanizadas en la excavación de túneles en roca y mejora significativamente la velocidad de excavación.

Ideal para la excavación de túneles en diversos pasajes subterráneos y alcantarillas, como en minas de metal y proyectos hidroeléctricos, este equipo cuenta con un sistema de perforación totalmente hidráulico y una función antiatasco para las barras de perforación.

Toda la serie de jumbos de perforación ofrece excelente maniobrabilidad, un radio de giro reducido y una capacidad de ascenso de 14°, lo que garantiza la eficiencia y la calidad de la construcción.

Detalles
Configuración Estándar

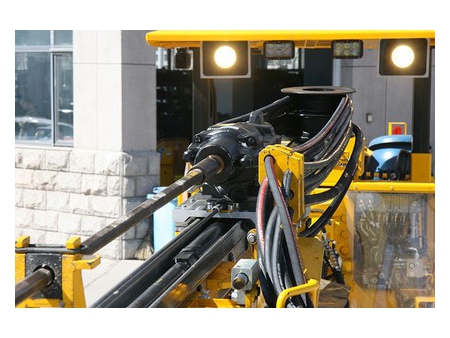

  • Martillo de perforación
  • Brazo con sistema de soporte flotante de doble triángulo
  • Función antiatranque
  • Chasis con motor diésel de 4 cilindros
  • Viga de empuje
  • Sistema de control
Especificaciones técnicas
Modelo HT81

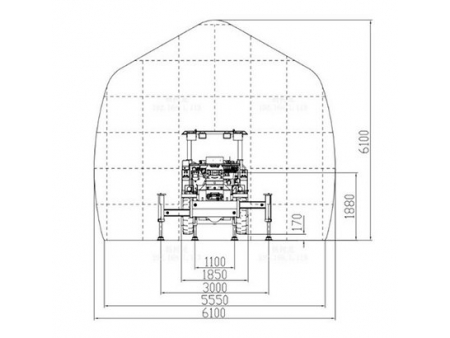

Sección transversal aplicable 4000x4000——6100x6100mm

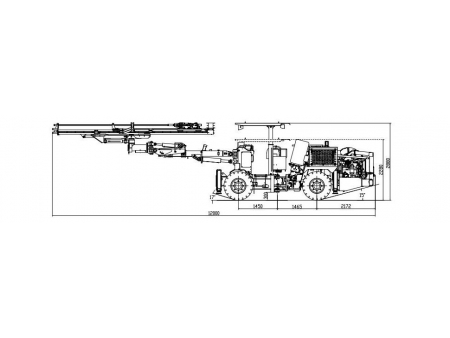

Dimensiones generales (L×An×Al) 12000x1850x2280(2880)mm
Distancia al suelo 300mm
Peso total 13500kg

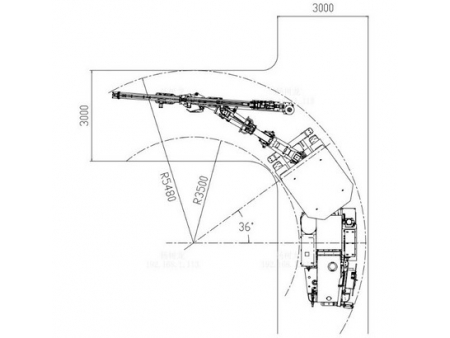

Radio de giro mínimo Interior: 3500 mm / Exterior: 5480 mm
Gradeabilidad 14°
Velocidad ≤15km/h
Tanque de aceite hidráulico 120L

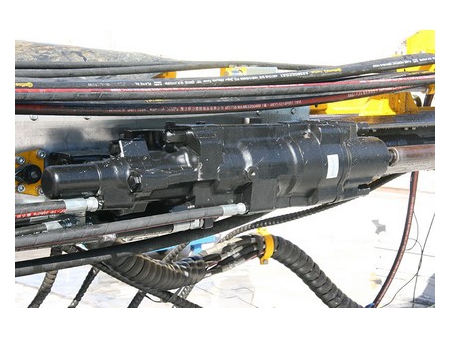

Drifter / Martillo de perforación
Modelo RC2200
YYG18U
YYG22U
HC95LMa
Potencia 21kW 18kW 22kW 21kW
Frecuencia 55Hz 57Hz 53Hz 58Hz
Presión 120-220bar 130-200bar 180-200bar 180-200bar
Sistema de giro Independente Independente Independente Independente
Velocidad de giro 0-285r/min 0-220r/min 0-220r/min 0-303r/min
Máx. par 720N.m 1050N.m 1050N.m 764N.m
Alimentador
Longitud total 5262/5972mm 5262/5972mm 5972mm 5972mm
Longitud de la varilla de perforación 3700/4305mm 3700/4305mm 4305mm 4305mm
Profundidad del agujero 3370/3970mm 3370/3970mm 3970mm 3970mm
Peso 630/660kg 610/640kg 640kg 640kg
Fuerza de avance 13kN 13kN 13kN 13kN
Pluma de perforación
Extensión de la pluma 1250mm
Cobertura horizontal de Agujero Cobertura completa
Rotación de la pluma ±180°
Pluma (ángulo de elevación/inclinación) 60°/-30°
Ángulo de giro de la pluma ±35°
Peso de la pluma 2015kg
Sistema de agua y aire comprimido
Caudal máximo de la bomba (12 bar) 4m³/h
Desplazamiento de aire del compresor 1m³/min
Sistema de accionamiento eléctrico
Modelo RC2000/YYG22U/HC95LMa YYG18U
Potencia total 85.5kW 65.5kW
Potencia del motor principal 75kW 55kW
Voltaje nominal 380V (personalizado)
Chasis
Motor Motor diésel Dongfanghong
Potencia nominal(2200r/min) 73.6kW
Par (1650r/min) 319.5N.m
Sistema hidráulico  Válvulas hidráulicas de control proporcional
 Función antibloqueo
 Sistema de frenos de seguridad
