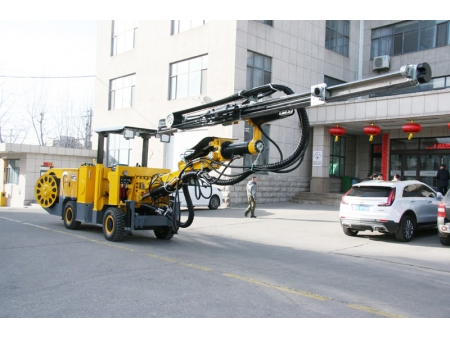

Jumbo Hidráulico de Perforación, CYTJ45A(HT82) (para Excavación de Túneles y Cavernas)

Solicite un presupuesto

Nosotros: http://htdrillingmachines.com/1-2-2-hydraulic-drilling-jumbos.html

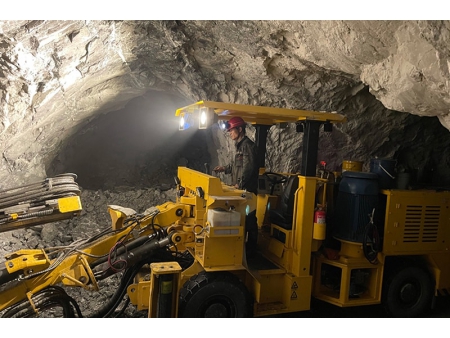

El jumbo hidráulico de perforación CYTJ45A ha sido diseñado para la perforación de minas y galerías de pequeño tamaño, con un rango de cobertura de perforación de 3000x3000-5050x4500mm (Ancho x Largo).

Este equipo de perforación está equipado con un sistema de perforación de rocas totalmente hidráulico y función antiatranque para garantizar una perforación rápida con bajo consumo. Se caracteriza por su estructura compacta y su gran movilidad. Debido a que el proceso de perforación genera una gran cantidad de polvo, Huatai ha adoptado medidas eficaces de control del mismo. Se utiliza agua para enjuagar el agujero durante la perforación para minimizar la generación de polvo. Esto proporciona un entorno de trabajo cómodo y seguro.

Configuración Estándar

Martillo de perforación
Brazo con sistema de soporte flotante de doble triángulo
Función antiatranque

Chasis con motor diésel de 4 cilindros Yanmar
Viga de empuje
Sistema de control

Especificaciones Técnicas

Dimensiones totales (Largo×Ancho×Alto)	10600×165165×2085（2795）mm
Martillo de perforación	RC2200	RD18U	HC109
Potencia (martillo de perforación)	20 kW	18 kW	18.8 kW
Longitud total (viga de avance)	4820/5450
Longitud de la varilla de perforación	3090/3700
Tipo de varilla	R32-B35-R38
Profundidad del agujero	2770/3370 mm
Diámetro mínimo del agujero	⌀ 45 mm
Fuerza de avance	13 kN	13 kN	15 kN
Extensión del brazo	1250mm
Brazo (ángulo de elevación/inclinación)	53°/-30°
Ángulo de giro del brazo	±35°
Potencia del motor principal	55 kW
Tensión nominal	380 V (puede personalizarse)
Gradeabilidad	14°
Peso total	11.5T
Longitud del cable	70 m

Dimensión exterior del jumbo de perforación con viga de empuje 3700 - Vista lateral

Radio de giro

Sección transversal
