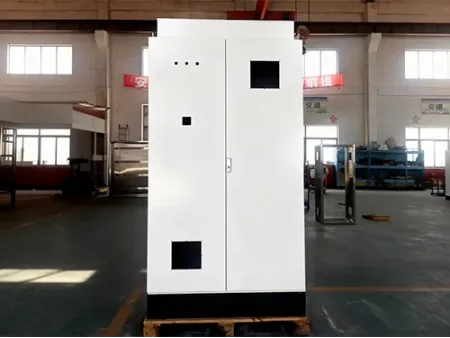

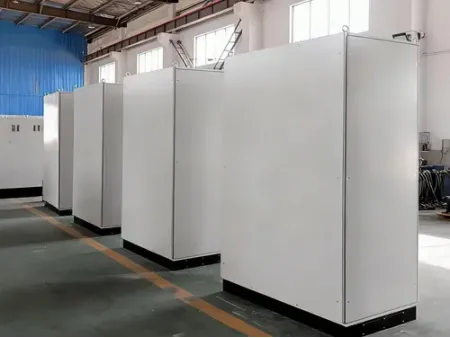

Serie CBES (perfil de acero plegado en cinco secciones)

Solicite un presupuesto

Sitio web: http://controlcabinet-ar.com/1-1-1-control-panel-enclosure.html

Gabinetes eléctricos

Serie CBES

Certificación: CE, ISO, IP65, Certificación de resistencia a la corrosión, ARH

Características

La placa de montaje está fabricada en acero galvanizado de 2.5 mm, con pliegues laterales en forma de U que aportan mayor rigidez estructural y facilitan su manipulación durante la instalación.
Incorpora guías con deslizadores plásticos que permiten colocarla desde el frente de manera rápida y precisa. El panel posterior tiene un sistema de fijación atornillado, simplificando las tareas de montaje y mantenimiento, además puede configurarse con acceso frontal y posterior cuando el proyecto lo requiere.
En el interior de la puerta se integra un refuerzo de tubo cuadrado galvanizado, que incrementa la resistencia y permite la instalación segura de rieles o componentes eléctricos.
La puerta está equipada con una junta de sellado de espuma de poliuretano y un diseño de borde impermeable, a fin de garantizar una protección efectiva contra el ingreso de polvo y humedad, manteniendo el nivel de protección especificado del gabinete.
La puerta del gabinete incorpora bisagras resistentes y un sistema de cierre de tres puntos: superior, central e inferior con la posibilidad de apertura tanto a la izquierda como a la derecha, alcanzando un ángulo de apertura de hasta 130° para facilitar el acceso.
En la parte inferior se integran tres placas intercambiables para entrada de cables, permitiendo organizar y redirigir el cableado de forma práctica. Además, el patrón modular de perforaciones estándar agiliza la instalación de accesorios y componentes internos.
El interior está equipado con iluminación, portadocumentos, ventilador y filtro, asegurando una correcta ventilación y un espacio ordenado para la documentación técnica.
Para una instalación versátil, el gabinete incluye montantes de fijación y rieles de montaje en la puerta, permitiendo múltiples configuraciones de los equipos. Como opciones adicionales, pueden incorporarse placas de montaje dobles y bases fijas o móviles, ofreciendo una mayor adaptabilidad a distintas necesidades de instalación.

Aplicaciones

Estos sistemas se utilizan ampliamente en distintos ámbitos, tales como:

Procesos de fabricación: ideales para el control de líneas de producción y la supervisión de equipos en sectores como el automotriz, maquinaria industrial y electrónica.
Construcción e infraestructura: utilizados en soluciones de automatización de edificios, así como en sistemas de control para ascensores y otras instalaciones.
Sector energético: presentes en sistemas eléctricos, plantas de tratamiento de agua y aplicaciones de control y gestión en la industria petroquímica.

Especificaciones

Modelo	Dimensiones (mm)			Modelo	Dimensiones (mm)
Modelo	Alto	Ancho	Produndidad	Modelo	Alto	Ancho	Profundidad
CBES 10060 30	1000	600	300	CBES 18080 30	1800	800	300
CBES 10060 40	1000	600	400	CBES 18080 40	1800	800	400
CBES 10080 30	1000	800	300	CBES 18080 50	1800	800	500
CBES 10080 40	1000	800	400	CBES 18080 60	1800	800	600
CBES 12080 30	1200	800	300	CBES 180100 40	1800	1000	400
CBES 12080 40	1200	800	400	CBES 180100 50	1800	1000	500
CBES 120100 30	1200	1000	300	CBES 180100 60	1800	100	600
CBES 120100 40	1200	1000	400	CBES 180100 80	1800	1000	800
CBES 120120 30	1200	1200	300	CBES 180120 40	1800	1200	400
CBES 120120 40	1200	1200	400	CBES 180120 50	1800	1200	500
CBES 14060 30	1400	600	300	CBES 180120 60	1800	1200	600
CBES 14060 40	1400	600	400	CBES 180120 80	1800	1200	800
CBES 14080 30	1400	800	300	CBES 20060 30	2000	600	300
CBES 14080 40	1400	800	400	CBES 20060 40	2000	600	400
CBES 140100 30	1400	1000	300	CBES 20060 50	2000	600	500
CBES 140100 40	1400	1000	400	CBES 20060 60	2000	600	600
CBES 140120 30	1400	1200	300	CBES 20080 30	2000	800	300
CBES 140120 40	1400	1200	400	CBES 20080 40	2000	800	400
CBES 16060 30	1600	600	300	CBES 20080 50	2000	800	500
CBES 16060 40	1600	600	400	CBES 20080 60	2000	800	600
CBES 16080 30	1600	800	300	CBES 20080 80	2000	800	800
CBES 16080 40	1600	800	400	CBES 200100 30	2000	1000	300
CBES 160100 30	1600	1000	300	CBES 200100 40	2000	1000	400
CBES 160100 40	1600	1000	400	CBES 200100 50	2000	1000	500
CBES 160120 30	1600	1200	300	CBES 200100 60	2000	100	600
CBES 160120 40	1600	1200	400	CBES 200100 80	2000	1000	800
CBES 18060 30	1800	600	300	CBES 200120 40	2000	1200	400
CBES 18060 40	1800	600	400	CBES 200120 50	2000	1200	500
CBES 18060 50	1800	600	500	CBES 200120 60	2000	1200	600
CBES 18060 60	1800	600	600	CBES 200120 80	2000	1200	800

Las medidas indicadas son referenciales. Los gabinetes personalizados pueden fabricarse según las especificaciones del cliente.

Configuración estándar

Una placa de montaje galvanizada
Dos tiras de montaje en la puerta
Un portadocumentos
Dos montantes verticales de montaje
Puerta frontal simple con panel posterior desmontable
Tratamiento superficial: fosfatado y pintura en polvo, color RAL 7032 / RAL 7035 (gris computadora / blanco)
Material: acero al carbono Q235 (acero inoxidable opcional)
Espesor de la puerta: 2 mm
Espesor del cuerpo del gabinete: 1.5 mm
Espesor de la placa de montaje galvanizada: 2.5 mm
Grado de protección: IP56
Opción de material: disponible en acero inoxidable

Interruptor de límite

Montaje de vigas verticales

Portadocumentos

Cable de puesta a tierra de la puerta

Tags:

paneles de control industrial
armarios de control eléctrico
control eléctrico industrial
soluciones de control eléctrico con PLC
tablero de control con variador de frecuencia
control de motores eléctricos
cuadros de control eléctrico
gabinetes eléctricos
tableros de distribución eléctrica
armarios a prueba de explosiones
cajas de distribución de energía
gabinetes de diseño modular
panel de control eléctrico
cajas de conexión

¿Es recomendable instalar equipos dentro del gabinete de cinco pliegues?

Sí. Su diseño interior incorpora perforaciones modulares y una estructura organizada con montantes y travesaños que facilitan el paso ordenado del cableado y permiten una instalación rápida y eficiente de los equipos.

¿Cuál es el ángulo de apertura de la puerta en los gabinetes metálicos de cinco pliegues?

La puerta ofrece un ángulo de apertura aproximado de 130°, lo que mejora la accesibilidad y simplifica las tareas de operación y mantenimiento.

¿Qué materiales y acabados están disponibles para el gabinete autoportante de cinco pliegues?

Los gabinetes pueden fabricarse en acero al carbono o acero inoxidable. Los modelos en acero al carbono tienen pintura en polvo aplicada luego de un proceso de fosfatado, mientras que los de acero inoxidable presentan un acabado cepillado para mayor resistencia y estética.

¿Es posible personalizar los gabinetes de control de chapa de acero ES?

Sí. Se ofrecen múltiples opciones de personalización, como distintos tipos de apertura de puerta, dimensiones especiales y configuraciones internas adaptadas, incluyendo puertas de doble capa o puertas externas con ventana de vidrio templado.
