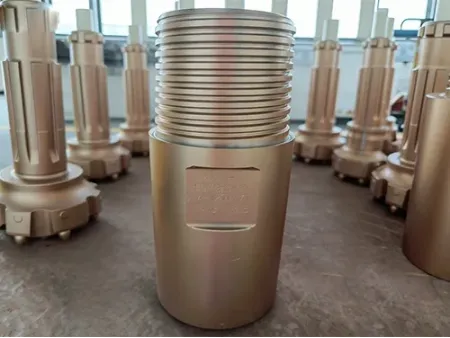

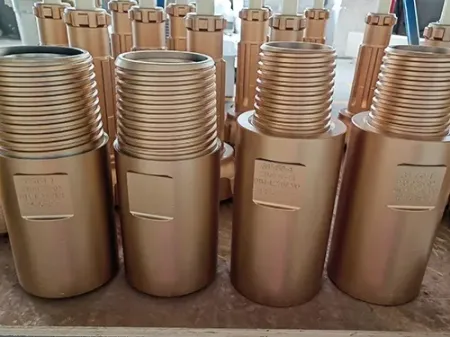

Adaptadores de conexión de circulación inversa / Subadaptadores de circulación inversa
- Rango de diámetro de broca: 90-400mm
- Conexión de rosca: REMET, METZKE, API REG
- Diseño de la cara: cara de caída central, cara cóncava
- Tipos de botón: Botón abovedado, botón semibalístico, botón balístico, botón puntiagudo, botón plano
- Los adaptadores de conexión para circulación inversa se utilizan principalmente para conectar la plataforma de perforación a las tuberías de perforación, estas a los martillos de circulación inversa, y para interconectar sartas de perforación con diferentes tipos de rosca. Desempeñan un papel fundamental en el sistema de perforación de circulación inversa. They play a critical role within the RC drilling system. They play a critical role within the RC drilling system.
- Diseñados con una estructura de doble brazo, cumplen plenamente con los requisitos funcionales de los sistemas de perforación de circulación inversa y actúan como enlace clave entre todos los componentes de circulación inversa.
- Fabricados con acero de aleación baja en carbono de alta calidad y tratados mediante procesos de tratamiento térmico optimizados, mejoran significativamente la resistencia general y la resistencia a la torsión.
El adaptador distribuye eficazmente las cargas torsionales entre los componentes conectados, lo que es la razón fundamental por la que los subs de transición son esenciales, incluso cuando se utilizan tipos de rosca idénticos, especialmente entre la plataforma de perforación y los tubos de perforación, así como entre los tubos de perforación y los martillos RC.
| Rosca (pasador) | Rosca (caja) | Diámetro (mm) | Longitud (mm) | Distancia del tubo interior al extremo (mm) | Tamaño de la cara de sellado del tubo interior (mm) | ||
| D | L | L1 | L2 | D1 | D2 | ||
| REMET 3.5'' | REMET 4.0'' | 102 | 225 | 35 | 9 | 57.2 | 49.5 |
| REMET 3.5'' | METZKE 4.0'' | 102 | 225 | 25.4 | 9 | 54 | 49.5 |
| METZKE 4.0'' | REMET 4.0'' | 102 | 204 | 35 | 3.1 | 57.2 | 54 |
| REMET 4.0'' | METZKE 4.0'' | 102 | 204 | 25.4 | 7.5 | 54 | 57.2 |
| METZKE 4.0'' | METZKE 4.5'' | 114 | 188 | 48.2 | 3.1 | 57.2 | 54 |
| METZKE 4.0'' | REMET 4.5'' | 116 | 200 | 31.5 | 3.1 | 63.5 | 54 |
| REMET 4.0'' | METZKE 4.5'' | 114 | 208 | 48.2 | 7.5 | 57.2 | 57.2 |
| REMET 4.0'' | REMET 4.5'' | 116 | 220 | 31.5 | 7.5 | 63.5 | 57.2 |
| METZKE 4.5'' | REMET 4.5'' | 116 | 250 | 31.5 | 0 | 63.5 | 67.4 |
| REMET 4.5'' | METZKE 4.5'' | 116 | 220 | 48.2 | 6.5 | 57.2 | 63.5 |
- Mecanizado en acero de aleación 42CrMo de primera calidad y procesado con tecnología de tratamiento térmico de eficacia probada, ofrece una resistencia a la tracción y a la torsión significativamente mejoradas.
- Disponibilidad de personalización, incluyendo longitud, tipos de rosca, color y logotipo.
Cuando los componentes adyacentes utilizan diferentes tipos de rosca, un adaptador de circulación inversa es esencial para garantizar la completa continuidad mecánica y del paso interno en todo el sistema de perforación de circulación inversa.
Por supuesto. Aunque el adaptador funciona como un componente de conexión, cualquier fallo de calidad puede provocar graves accidentes de perforación. En operaciones de perforación de circulación inversa profunda, una falla del adaptador puede provocar la pérdida de toda la sarta de perforación en el pozo, lo que dificulta enormemente la recuperación, la hace lenta y costosa.
