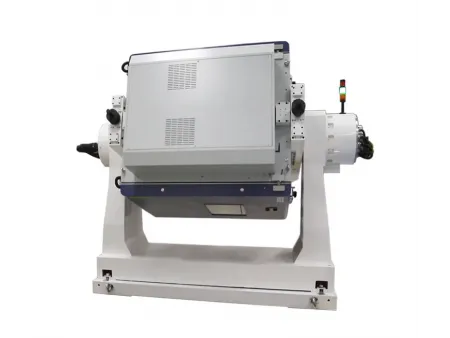

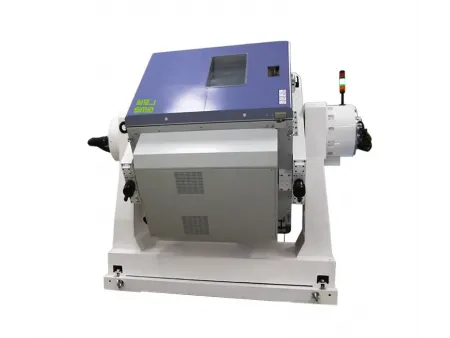

Serie ZT Cámara de prueba de temperatura con mesa biaxial
Simulador de movimiento de dos ejes para probar y calibrar sistemas de navegación inercial con precisión
Este simulador combina movimiento preciso con control térmico para realizar pruebas y calibraciones exactas de componentes de navegación inercial. Su plataforma monobloque de excelente resistencia, junto con controles modernos y un módulo de temperatura estable, permite crear condiciones de pruebas exigentes.
Los perfiles de movimiento programables para rotación, posicionamiento y aceleración facilitan la evaluación de giroscopios, sensores magnéticos y unidades de medición inercial. Se utiliza para caracterizar parámetros de modelos y coeficientes de error térmico, información clave en el desarrollo de productos. Esta solución versátil es ideal para aplicaciones automotrices, aeroespacial, drones y robótica, garantizando la precisión del movimiento y el rendimiento ambiental antes de la implementación.
- 1 pasacables (Ø50 mm) con tapón y cubierta de caucho blando gris
- Contador de horas
- 2 ventanas de observación (de vidrio aislante calefactado, diseñadas para evitar escarcha y condensación)
- 1 terminal de alimentación para la muestra
1 puerto de comunicación RS-485
1 puerto Ethernet RJ-45 - Puerto USB
- Controla la temperatura con gran precisión, limitando las fluctuaciones a ±0.5 °C, permitiendo calibraciones más exactas y mediciones consistentes.
- La desviación de temperatura se mantiene dentro de ±2 °C para asegurar condiciones estables y repetir pruebas con confianza.
- Su cámara herméticamente sellada reduce la condensación, protegiendo las muestras y garantizando la continuidad y seguridad de las pruebas.
- La válvula de expansión electrónica ajusta automáticamente la potencia de refrigeración según las necesidades de la prueba, optimizando la eficiencia energética, reduciendo el consumo y prolongando la vida útil del compresor.
- Además, su diseño estructural innovador mantiene la cámara estable durante rotaciones a alta velocidad, reduce el efecto de las vibraciones y facilita el mantenimiento a largo plazo del sistema de refrigeración.
| Modelo | | | | | ||
| Volumen de la cámara (m³) | 0.13 | 0.27 | 0.57 | 0.97 | ||
| Sistema de control de temperatura | Rango de temperatura | -60～ 100 ℃ | ||||
| Fluctuación de la temperatura | 0.5 ℃ | |||||
| Desviación de la temperatura | ±1.5 ℃ | |||||
| Uniformidad de la temperatura | 2 ℃ | |||||
| Velocidad de cambio de temperatura | ≥3 ℃/min (valor promedio medido en la entrada de aire, en condiciones sin carga, dentro del rango de -40 °C a 80 °C) | |||||
| Sistema de rotación | Diámetro de la mesa (mm)” | Ø400 | Ø550 | Ø800 | Ø1000 | |
| Peso útil (kg) | 50 | 50 | 100 | 100 | ||
| Excentricidad de la superficie (mm) | 0.01 | 0.02 | 0.04 | 0.05 | ||
| Error de inclinación en la rotación | ≤±3″ | |||||
| Error de perpendicularidad del eje | ≤±3″ | |||||
| Precisión de la posición | ≤±3″ | |||||
| Rango de velocidad | Eje principal: ±0.001°/s ～±600°/s Eje de paso: ±0.001°/s ～±300°/s | |||||
| Precisión/estabilidad de la velocidad | ≤±5×10⁻⁵ (360° promedio) | |||||
| Valor máx. de aceleración | Anillo interno: 200°/s² Anillo externo: 100°/s² | |||||
| Anillo colector | 80 anillos | |||||
| Dimensiones internas (mm) | Ancho | 500 | 650 | 900 | 1100 | |
| Alto | 500 | 650 | 700 | 800 | ||
| Profundidad | 500 | 650 | 900 | 1100 | ||
| Potencia nominal (kW) | 13 | 15 | 18 | 25 | ||
Los datos de rendimiento se obtienen bajo condiciones ambientales de 5 °C a 35 °C, con humedad relativa de hasta 85 % y agua de refrigeración a un máximo de 28 °C. Las mediciones se realizaron con la cámara vacía, sin muestras en su interior.
