Grúa sobre camión de brazo recto SQ8

Solicite un presupuesto

Nosotros: http://changlin.es/6-4-truck-mounted-crane-sq8.html

Comentarios

Giro completo de 360°
El camión grúa SQ8 con brazo recto realiza el giro de 360° gracias al reductor de engranaje de tornillo sin fin.
Excelente estabilidad
Este equipo de ingeniería pesada posee un estabilizador del camión frontal retráctil con una envergadura de hasta 5.56m y un estabilizador trasero fijo para maximizar la estabilidad durante el trabajo. El estabilizador trasero hidráulico también está disponible para incrementar la estabilidad y la adaptabilidad a condiciones de operación más complejas. Además, la sección hexagonal garantiza la estabilidad lateral de la grúa.
Sistema de control fiable
La operación de esta grúa se regula directamente a través de la válvula de control principal sobre camión y los estabilizadores se controlan mediante válvulas separadas. Las válvulas selectoras evitan la operación inapropiada del equipo. Vale mencionar, que tanto las válvulas principales como las válvulas de control de los estabilizadores también pueden hacer la manipulación bilateral.
Gran seguridad
El interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia garantizan el funcionamiento seguro de la máquina. De manera adicional, el limitador de momento se puede instalar para lograr una operación más segura.

Parámetros técnicos de la grúa sobre camión

Orden	Ítem			Unidad	Parámetro
1	Momento máximo de carga			kN·m	200
2	Levantamiento máximo de carga			kg	8000
3	Altura máxima de operación			mm	13300
4	Longitud de la pluma (en extensión)			mm	4600
5	Altura máxima de elevación (desde el suelo)			mm	Cerca de 16600
6	Relación de elevación				6/4
7	Ángulo de elevación máxima de la pluma			(°)	75
8	Ángulo de elevación mínima de la pluma			(°)	0
9	Espacio lateral del estabilizador del camión frontal			mm	2114~5560
10	Espacio lateral del estabilizador del camión trasero			mm	2200
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Levantamiento	m/min	87
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Descenso	m/min	87
12	Velocidad de rotación			r/min	≤2.5
13	Ángulo de rotación			°	Giro completo de 360°
14	Peso de la grúa			kg	3168 (incluyendo estabilizador del camión posterior)
15	Bomba de combustible			-------------	Bomba de engranajes
16	Capacidad del tanque de combustible			L	150
17	Presión de operación del sistema hidráulico			MPa	23
18	Flujo del sistema hidráulico			L/min	60

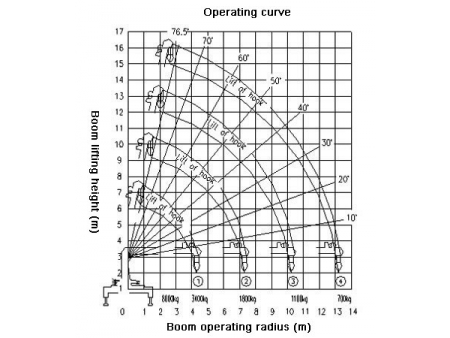

Capacidad nominal de levantamiento de la grúa sobre camión (Unidad: kg.)

Radio de operación (m)	4.6m	7.6m	10.55m	13.6m
2.5	*8000	*5700	5200
3.0	*6000	5000	4300
3.5	4500	4000	3850	3400
4.0	3900	3500	3400	3100
4.5	(4.3) 3400	3100	3100	2900
5.0		2850	2750	2600
5.5		2600	2550	2400
6.0		2300	2350	2200
7.0		2000	2000	1850
8.0		(7.3) 1800	1750	1625
9.0			1550	1450
10.0			(10.25) 1100	1300
11.0				1200
12.0				1000
13.0				(13.3) 700
Relación de elevación	La relación de elevación es de 6 para aquellos ítems señalados con asterisco y de 4 para los demás.
