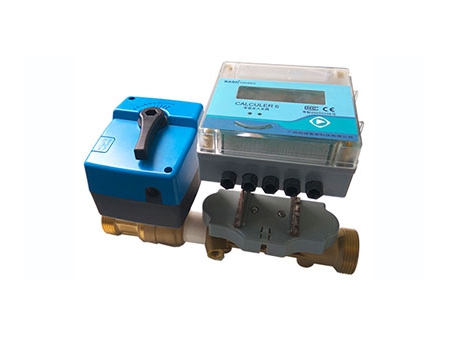

Esta tipo de válvula motorizada presenta una conexión roscada. Su diseño compacto tiene como propósito ahorrar espacio de instalación además de mejorar sus propiedades de sellado, prevenir la entrada de agua, lo cual mejora la precisión de sus mediciones.

El cuerpo de esta válvula motorizada se ha fabricado en bronce; es una estructura firme que resiste la corrosión incluso en espacios abiertos.

Datos Técnicos
Especificaciones Diámetro nominal DN20-DN25 DN32-DN50
Medio Agua fría/caliente
Temperatura 2℃~94℃
Presión nominal PN16
Presión de cierre 600kPa
Características de flujo Isoporcentual
Conecxión Rosca
Instalación Vertical o horizontal
Material de válvula Cuerpo Latón
Bola Acero inoxidable
Eje Acero inoxidable
Empaque Terpolímero de Etileno Propileno-Dieno
Parámetros eléctricos Tensión nominal AC/DC24V AC24V
Consumo 1VA 4,5VA~10VA
Parámetros funcionales Modo de regulación Proporcional-integral
Torsión 6Nm 6Nm-65Nm
Tiempo operativo 30s 120s~160s
Temperatura max. 90℃~95℃
Señal de control Circuito interno Señal electrica de cambio
Precisión 10%
Parámetros ambientales Temperatura 5~65℃
Clase de protección IP65 IP54
Temperatura de almacenamiento -25~ 95℃
Humedad relativa 93% H.r.
Medición del caudal Precisión 6%
Medición de temperatura Rango 2~94℃
Rango de diferencial de temperatura 2~85K
Resolución de temperatura 0,1℃
Sensor PT1000
Unidad de comunicación Interfaz RS485
Protocolo de comunicación Modbus, BACnet MS/TP

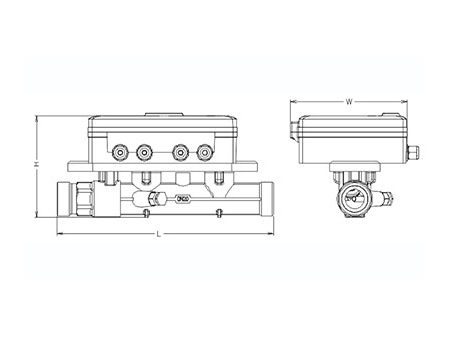

DN20-DN25 Dimensión externa

Diámetro nominal DN (mm) Rango de caudal equilibrado Longitud sin conector L (mm) Rosca D (inch) Altura H (mm) Anchura B (mm)
20 0,5~5,0 197 G1B 98 116
25 1,0~10 225 G1 1/4B 99 116

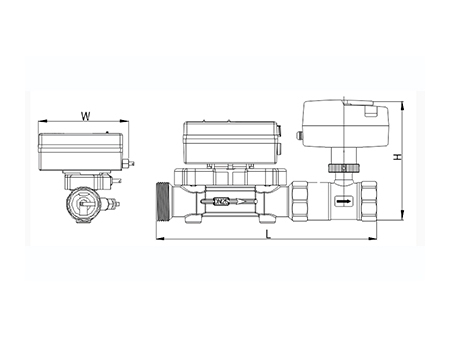

DN32-DN50 Dimensión externa

Diámetro nominal DN (mm) Rango de caudal equilibrado Longitud sin conector L (mm) Rosca de conector D (inch) Rosca de actuador D (inch) Altura H (mm) Anchura B (mm)
32 3,6~16 375 G1'1/2 G1' 128 108
40 5,0~25 395 G2' G1'1/2 128 108
50 8,0~40 450 G2'1/2 G2' 175 160
